平行四边形结构自行车前悬架结构设计

这款平行四边形前悬架主要应用于高性能非铺装路面骑行自行车、定制改装越野单车领域，替代传统套筒式前叉结构，为前轮与车架之间提供稳定的导向与缓冲连接，解决传统前叉侧向刚性不足、大冲击行程下卡滞的痛点，适配山地越野、城市障碍骑行、长途非铺装路面穿越等多种骑行场景，能够在颠簸路面有效过滤路面传递的竖向冲击，同时保持前轮转向的精准度，避免传统前叉压缩时出现的转向虚位问题。

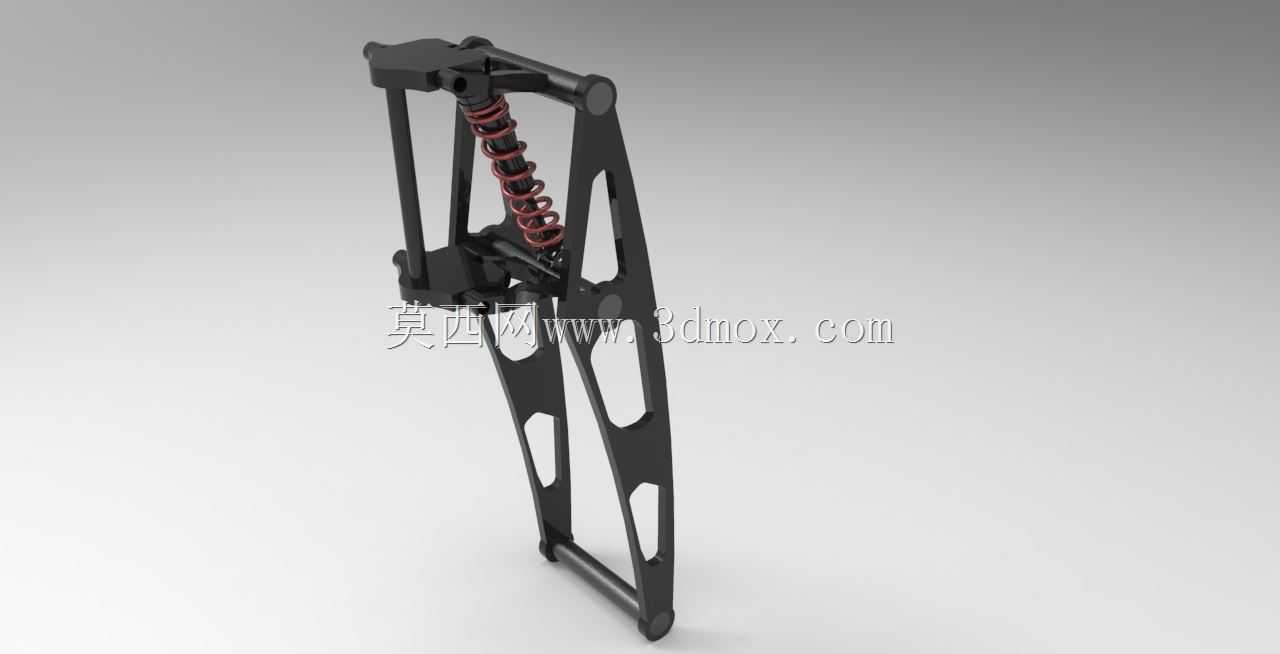

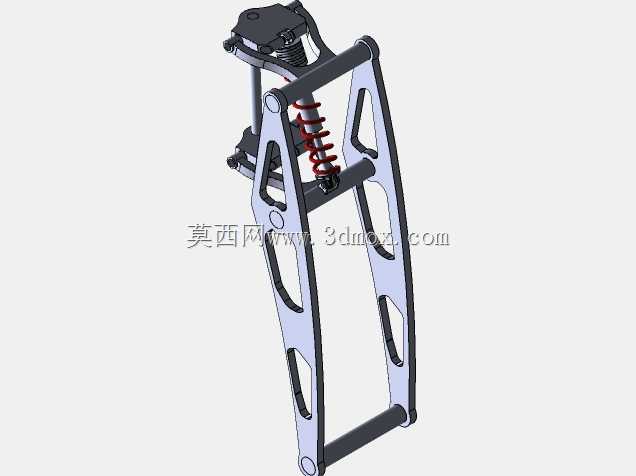

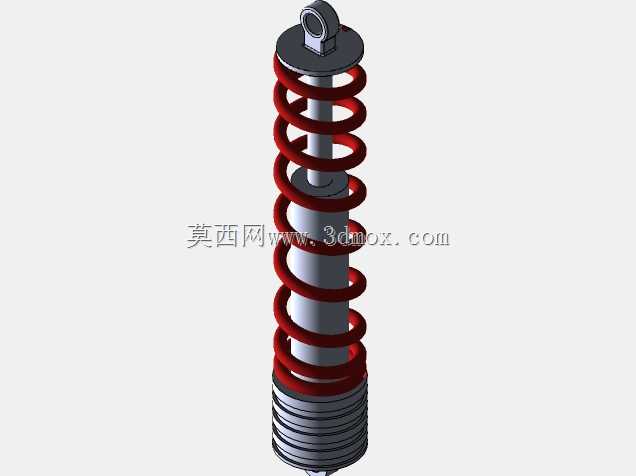

从功能特性来看，该悬架采用平行四边形连杆作为核心导向结构，相比传统伸缩式前叉，能够让前轮在受冲击上下位移时始终保持与转向轴线的固定角度，不会出现传统前叉压缩时拖曳距变化导致的转向手感突变，让骑手在颠簸路面制动、转向时都能获得一致的操控反馈。结构集成了螺旋弹簧与阻尼缓冲组件，布置在平行四边形连杆的内侧空间，既能够根据骑行场景调整弹簧预紧力适配不同体重骑手，也能通过阻尼结构吸收冲击回弹的震荡，避免车轮弹跳失去抓地力。

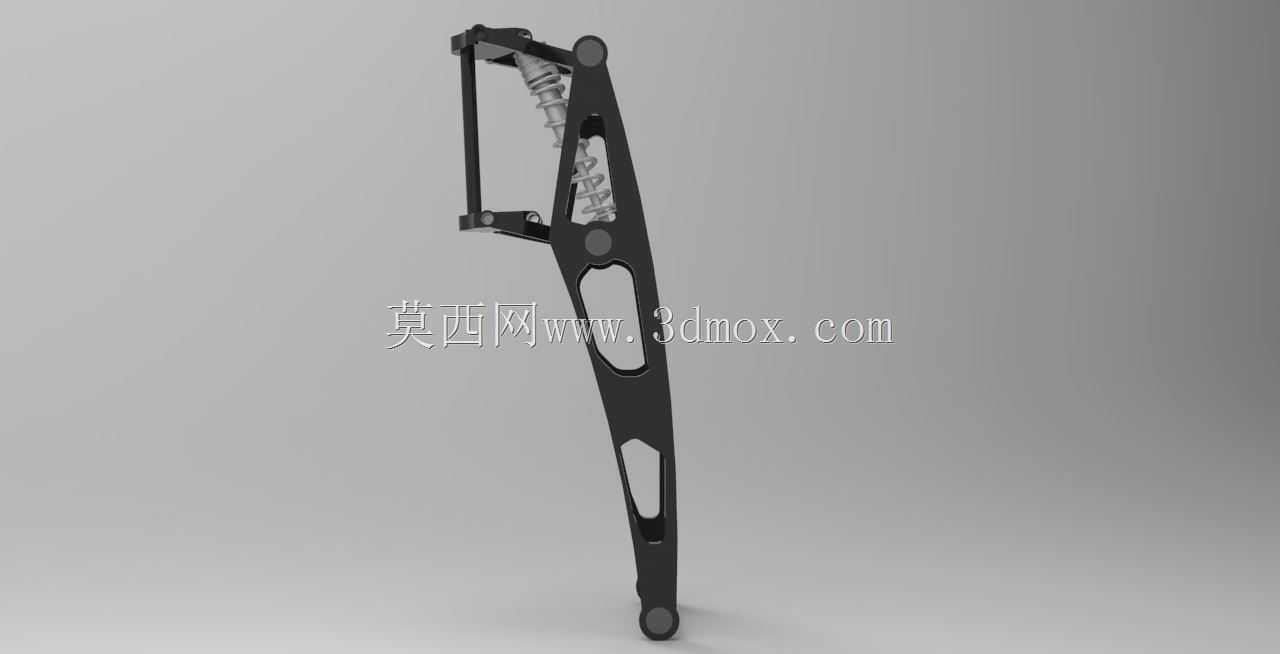

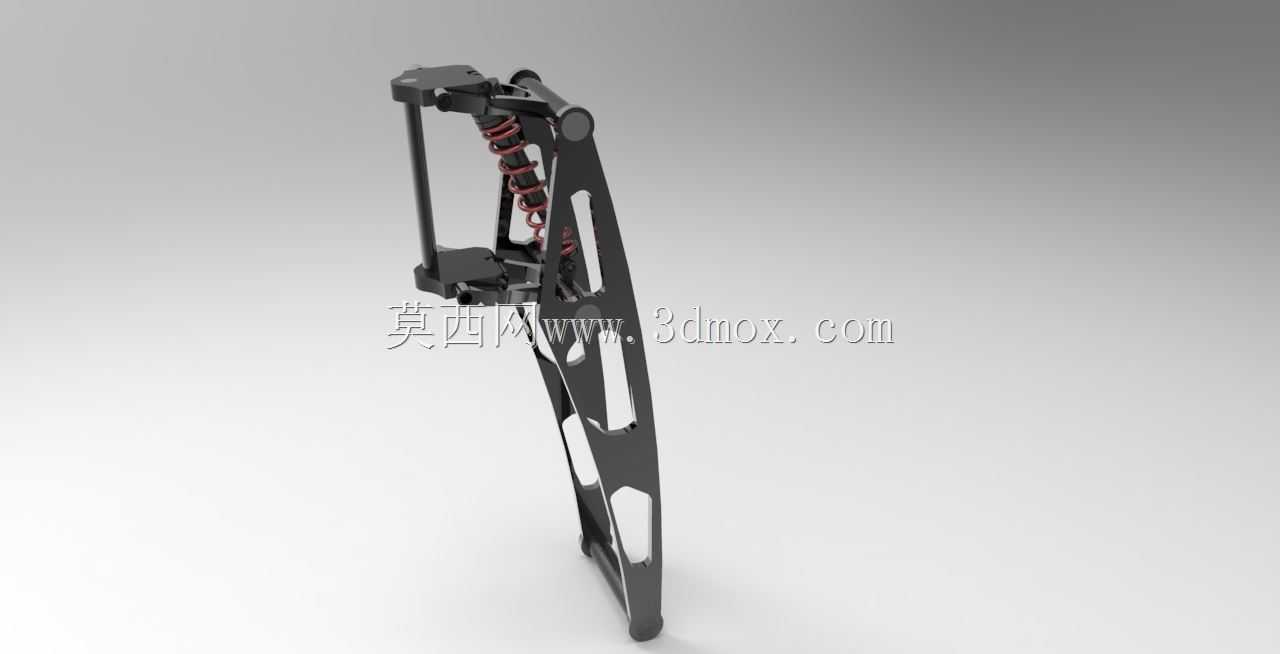

设计思路上，整体采用镂空一体化主臂结构，在保证结构强度的前提下尽可能削减非受力区域的材料重量，主臂采用流线型变截面设计，从上端转向连接位置向下逐步收窄再延伸至前轮轴安装位，受力路径沿主臂轮廓连续传递，避免应力集中导致的结构疲劳。平行四边形的四个铰接点均采用耐磨衬套连接，既保证连杆转动的顺滑度，也能承受越野骑行时的侧向冲击力，避免铰接点松旷。减震组件采用倾斜布置方式，能够将前轮受到的竖向冲击转化为沿减震器轴线的压缩力，优化减震的受力角度，提升缓冲效率。

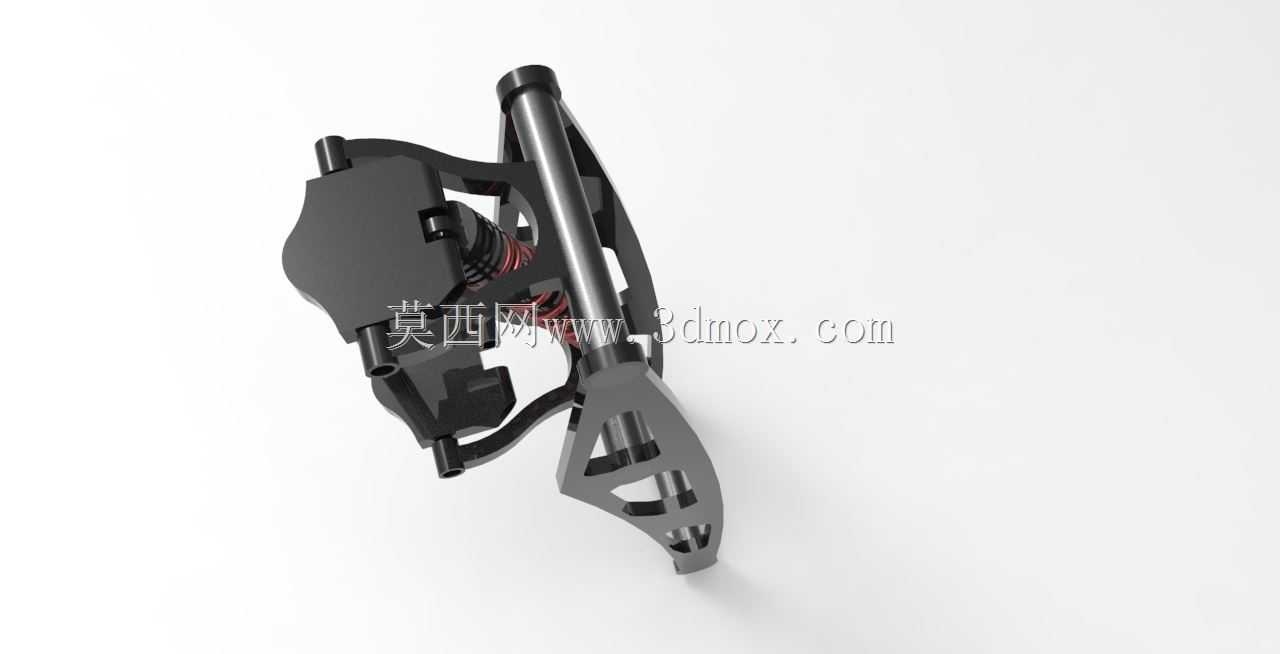

从安装边界来看，该悬架上端与自行车头管的转向舵管兼容标准山地车安装尺寸，不需要额外改装车架头管结构即可替换传统前叉，下端前轮轴安装位匹配标准快拆或桶轴轮组规格，刹车安装座支持主流碟刹卡钳直接固定，整体安装尺寸与传统140mm行程越野前叉保持通用互换性，不需要额外调整车架几何即可完成装配，适配市面上多数主流越野自行车车架的安装空间，不会出现与车架、轮组、刹车组件的干涉问题。
