轻便型代步车管式金属承载车架结构

　　日常接触两轮代步车结构设计的工程师都清楚，车架作为整车的核心承载基体，所有功能部件的安装定位、载荷传递路径都依托这一构件实现，本次呈现的管式弯焊车架，是偏向轻量化短途代步车型的承载结构，整体采用冷拔薄壁钢管弯折后焊接成型，没有多余的冗余结构，在控制自重的前提下完成了所有安装点位的布局。从实际应用场景来看，这类车架主要适配小轮径电动助力代步车或者轻便型城市通勤自行车，日常使用场景覆盖城市平坦铺装路面的短途出行，承载范围包含骑行者自重、车载储物重量以及行驶过程中路面传递的颠簸冲击载荷，结构设计上充分考虑了日常通勤的载荷特性，没有针对极端越野工况做额外的加强设计，刚好匹配目标使用场景的载荷需求。

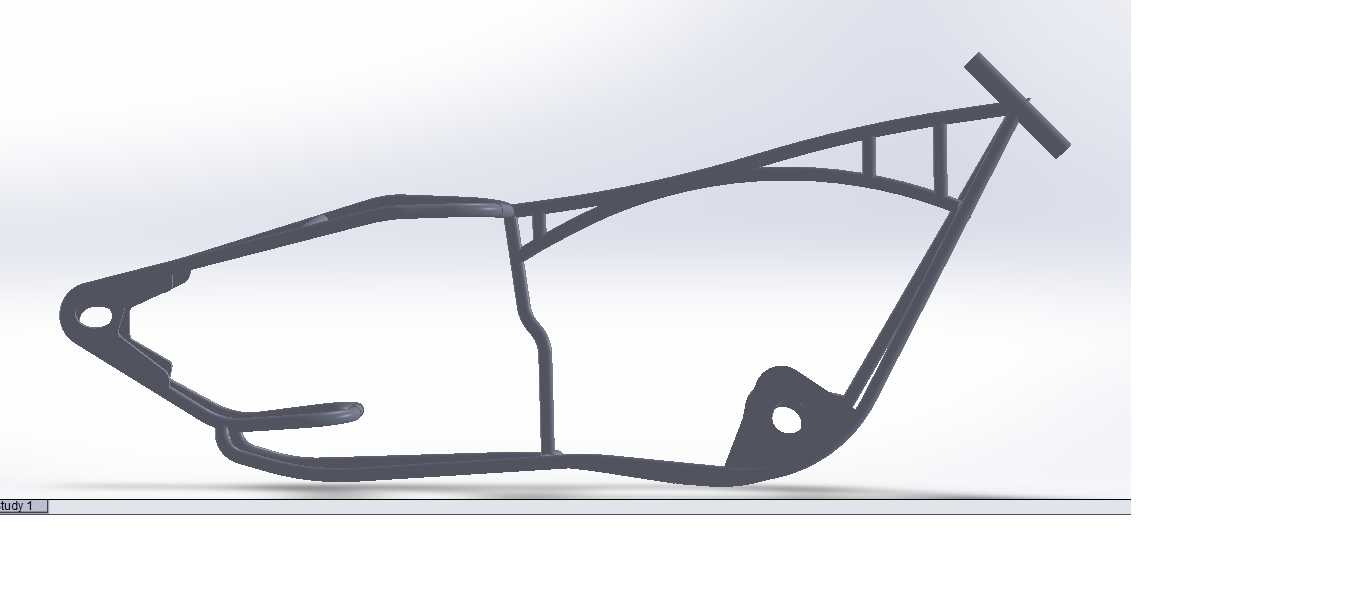

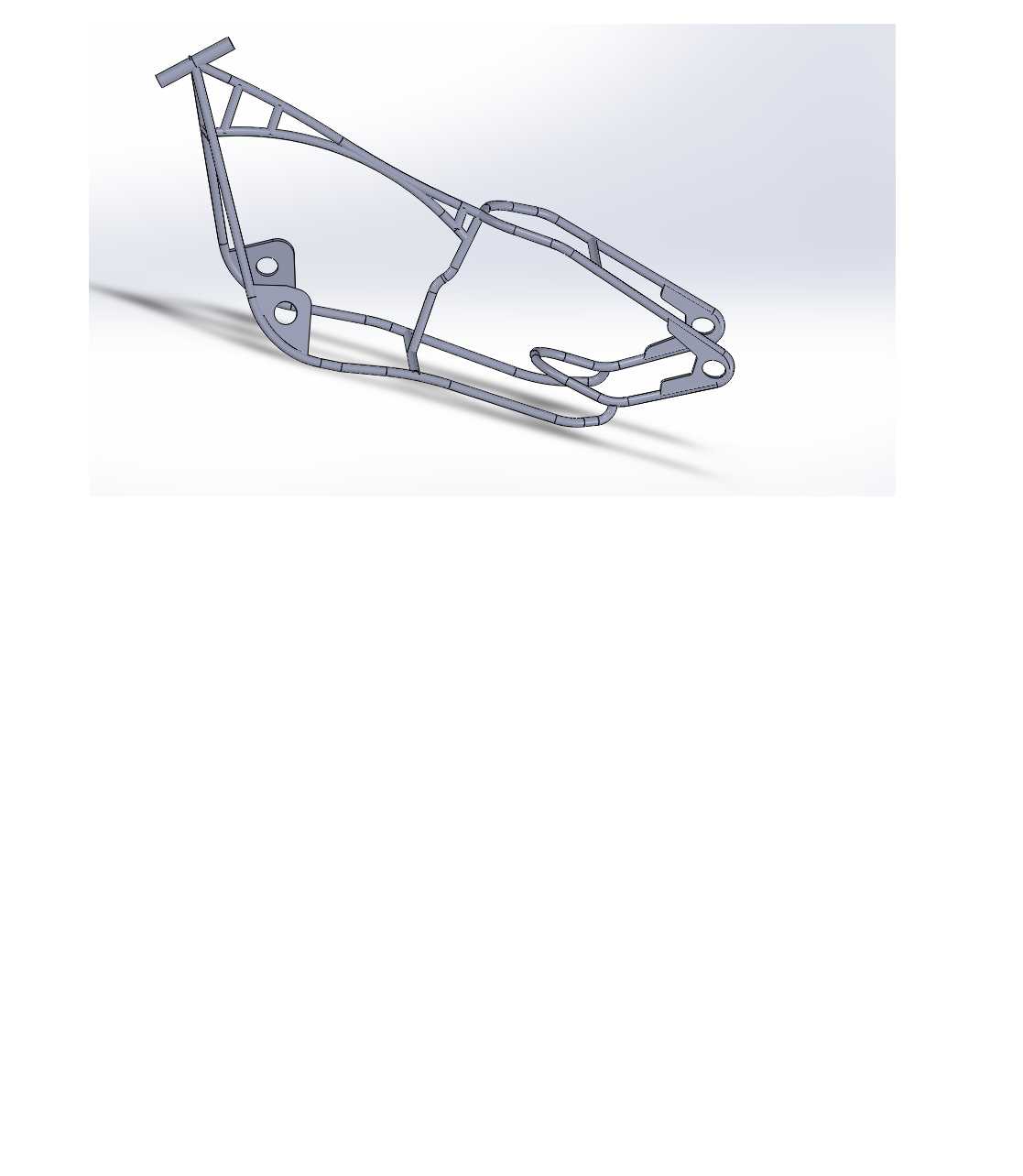

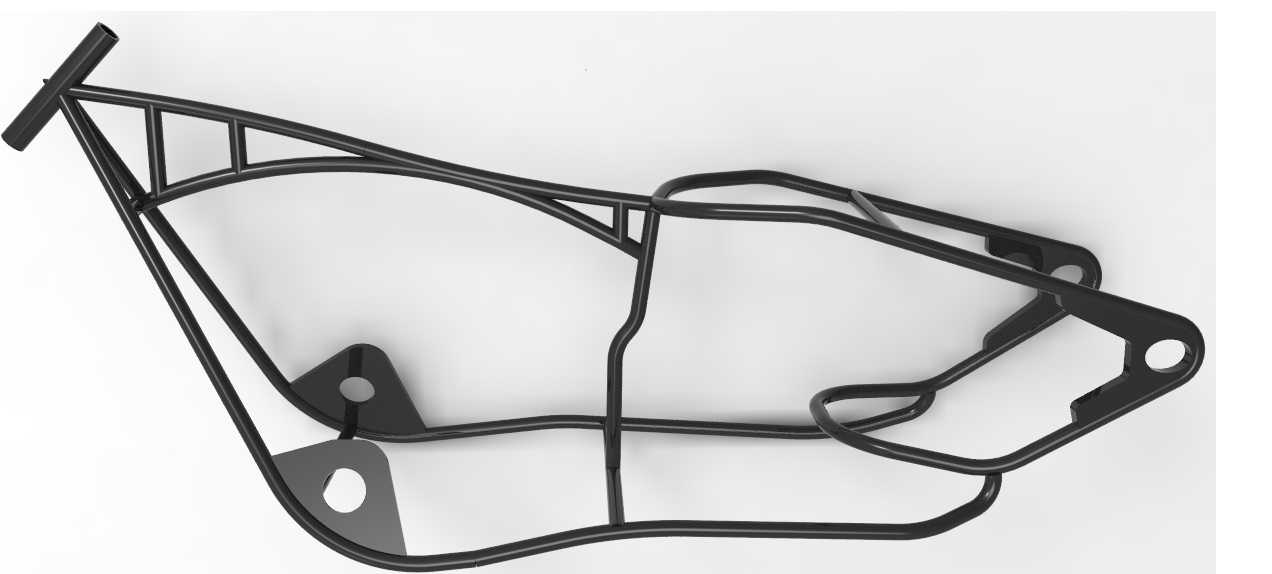

　　从功能特性层面拆解，整个车架的管段走向完全贴合部件安装的空间需求：前段倾斜延伸的立管是车把转向构件的安装位，预留的安装孔径适配常规25.4mm直径的转向碗组，转向立管的倾斜角度经过匹配调校，保证骑行过程中转向操作的回正力矩处于舒适区间，不会出现转向过于灵敏或者滞涩的问题。中段的大跨度弧形管段构成了车架的主承载梁，这部分的管型弯折弧度一方面避让了后轮轮组的转动空间，预留出足够的轮胎跳动间隙，避免骑行过程中轮胎与车架发生剐蹭；另一方面弧形的管段走向相比直梁结构能更好地分散垂直方向的冲击载荷，当路面颠簸传递到车架时，弧形管段可以产生微小的弹性形变吸收部分冲击，提升骑行过程的舒适度。

　　车架后段的多组弯折支管构成了后座安装位与后轮安装支座，两个带安装孔的冲压金属片是后轮轴的固定点位，孔位的同轴度公差控制在0.1mm以内，保证后轮安装后不会出现偏摆，降低轮组滚动过程中的阻力。支座旁延伸出的环形管架是后座储物或者载人的承载结构，管架的弯折圆角做了圆滑处理，避免应力集中导致的焊接处开裂，同时环形结构相比直杆拼接的结构拥有更好的抗扭性能，当后座承受偏载时，整个环形管段可以均匀分散载荷，不会出现局部应力过大的问题。

　　设计思路上，这款车架完全围绕轻量化与实用性平衡的目标展开，所有管段的壁厚选择经过载荷校核：主承载梁采用壁厚1.5mm的钢管，转向立管、后轴支座等应力集中位置采用壁厚2mm的管材，既不会因为管壁过薄导致承载能力不足，也不会因为管壁过厚增加不必要的自重。所有焊接位置都采用了满焊工艺，焊后做了打磨抛丸处理，消除焊接应力的同时提升表面涂装的附着力，避免长期使用过程中出现焊道锈蚀的问题。车架上预留的多个安装孔位分别适配电池盒、控制器、挡泥板、脚撑等附属部件，孔位的位置布局充分考虑了整车的重心分配，将重量较大的电池部件安装位置设置在车架中部偏低的位置，降低整车重心，提升骑行过程中的稳定性。

　　从安装边界尺寸来看，这款车架的前后轮安装轴距为920mm，属于小轮径代步车的常规轴距范围，转向立管顶端到后轴安装位的水平距离适配身高150cm-180cm的骑行者使用，座垫安装位的高度调节范围覆盖200mm，可以满足不同身高用户的调整需求。车架整体的最大外宽控制在180mm以内，保证骑行过程中腿部不会与车架发生剐蹭，脚踏安装位的曲柄回转空间预留充足，不会出现脚踏打脚的问题。需要注意的是，这类管式车架在后续改装或者装配过程中，严禁在主承载梁上额外打孔，避免破坏管段的结构强度，所有附属部件的安装都要依托车架上预留的安装点位进行，安装紧固件的扭矩要控制在合理范围，避免扭矩过大导致薄壁管段出现变形。日常使用过程中如果出现焊道开裂或者管段变形的情况，要及时进行补焊加固或者更换，避免承载失效引发安全问题。
