燃料电池双极板流道热流耦合仿真结构

　　该结构针对质子交换膜燃料电池电堆的核心换热与反应介质分配需求设计，核心应用场景覆盖车用燃料电池动力系统、固定式分布式发电燃料电池模块、备用电源燃料电池单元的双极板流道构型验证环节，实际承担反应介质均匀分配、电堆工作余热导出、生成水及时排出的核心作用，直接决定电堆的输出一致性、运行寿命与峰值功率表现。从功能特性来看，该结构采用多流道并行的蛇形改型构型，区别于传统单蛇形流道的沿程阻力过大问题，通过分段式流道分隔设计，将反应气体的入口端流速差控制在合理区间，避免单流道过长导致的末端反应气体浓度不足问题；流道截面采用矩形倒圆角设计，既兼顾冲压成型的工艺可行性，减少冲压过程中板材转角处的应力集中开裂风险，又能降低反应气体在流道内的沿程阻力损失，同时配合脊部的宽度优化，保证气体扩散层的接触压力均匀性，避免接触电阻过大导致的局部发热问题。

　　设计过程中首先围绕电堆的额定工作工况展开边界梳理，明确额定功率下的反应气体流量、工作温度区间、允许的流道进出口压降范围，在此基础上初步划定流道的总流通截面积，保证反应气体在流道内的平均流速处于合理区间，既避免流速过低导致的生成水积聚堵塞流道，又防止流速过高带来的过大寄生功耗。热流耦合仿真环节同步考虑了固体域的双极板导热、流体域的反应气体对流换热、以及电化学反应的产热分布，通过多轮迭代调整流道的走向与分隔位置，将双极板表面的温度极差控制在较小范围内，避免局部温度过高导致的质子交换膜脱水失效，同时保证流道内的液态水能够在气体剪切力作用下顺利排出，避免局部水淹导致的反应气体供应中断。

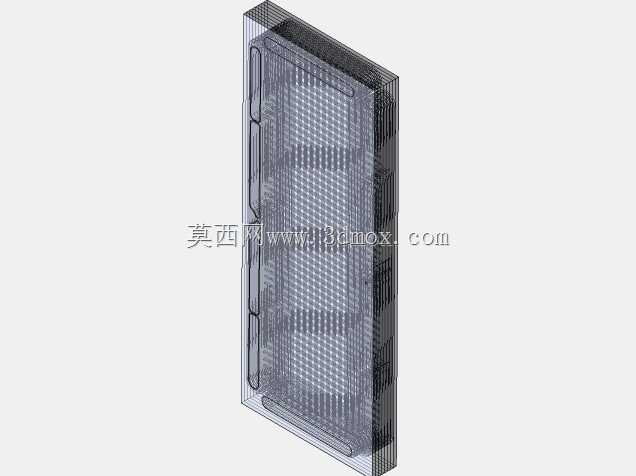

　　外形尺寸方面，该单块双极板的有效反应区域尺寸匹配常规车用金属双极板的通用安装边界，整体厚度控制在金属双极板的常规厚度区间，流道深度、脊宽的参数选取兼顾冲压成型的板材延展率要求，避免成型过程中出现板材减薄超差问题；安装边界上预留了与相邻双极板、密封胶线的配合定位结构，进出口的位置匹配常规电堆的端板介质接口布局，能够直接适配现有多数电堆的堆叠装配公差要求，无需额外调整端板的接口位置。

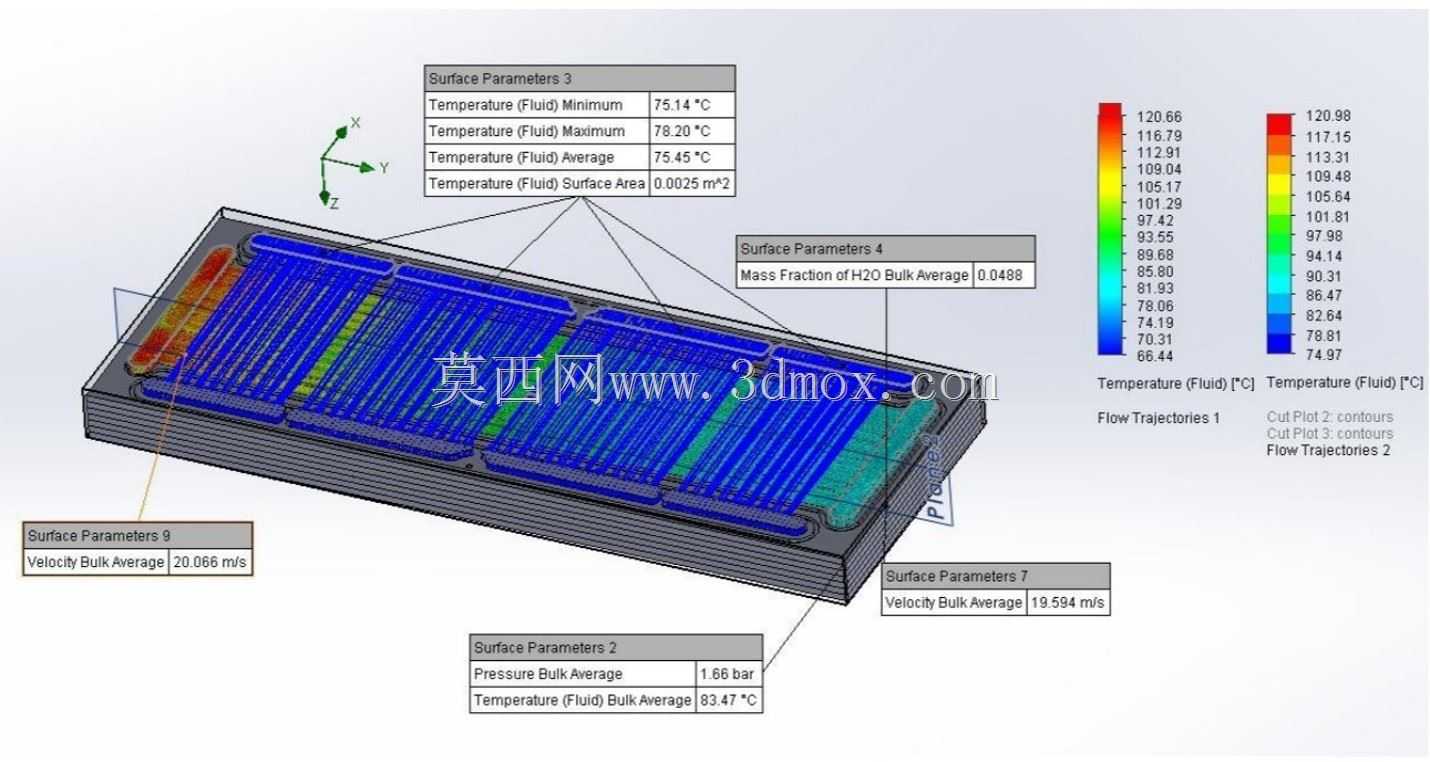

　　从工程验证角度，该结构的仿真结果覆盖了表面温度分布、流道内流速分布、进出口压降、不同位置的水含量分布等核心参数，能够为后续的双极板开模、样件性能测试提供直接的仿真数据支撑，减少实物迭代的轮次，缩短开发周期；流道的分隔设计也兼顾了低负荷工况下的气体分布特性，在小流量反应气体供应的条件下，依然能够保证各流道内的气体分配均匀性，避免低负荷下的单电池电压一致性差问题。
