剖视结构展示航空喷气发动机设计

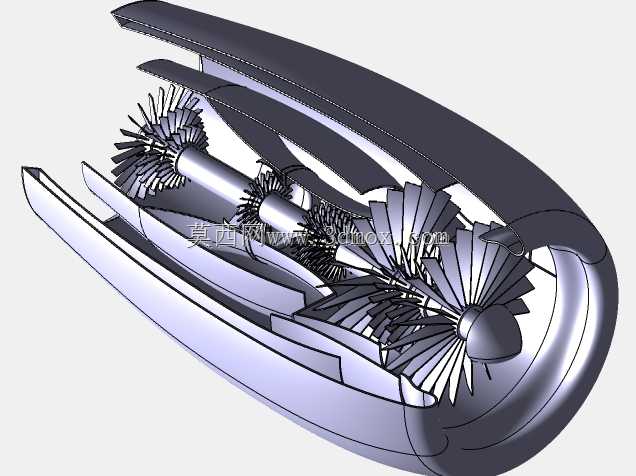

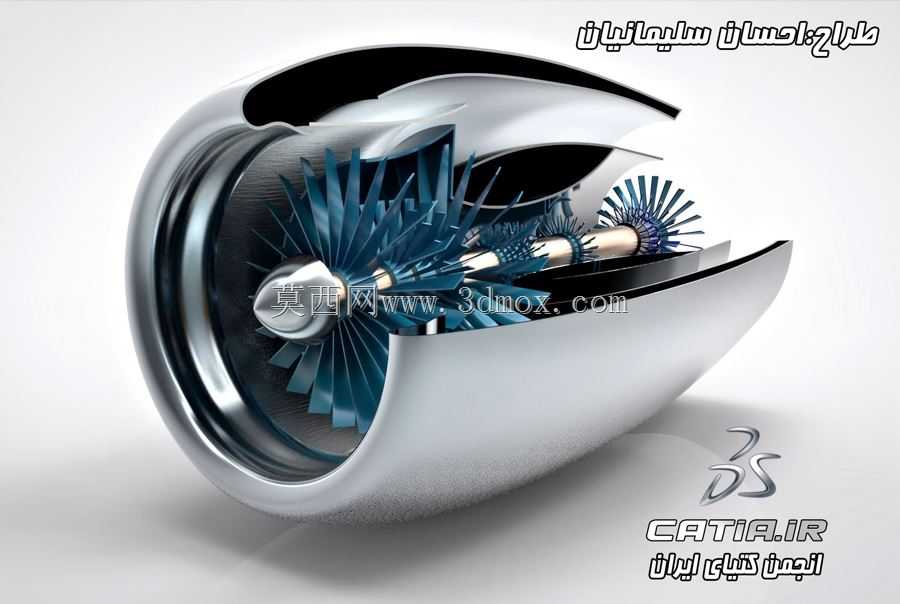

这款喷气发动机的三维剖视设计，完整还原了航空涡轮喷气动力核心的内部构造，可直接用于航空动力学科研教学、航空装备结构演示、动力系统原理实训等多个场景。在民用航空运维培训领域，该模型可作为机务人员岗前培训的直观教具，帮助从业者快速理清压气机、燃烧室、涡轮段的层级排布逻辑，掌握核心部件的装配关系与气流走向规律；在航空科普场馆的展陈场景中，剖视结构能够让普通参观者直观理解喷气动力的产生原理，打破航空动力设备的技术认知壁垒；在高校航空航天专业的课程设计环节，该结构可作为课程案例，辅助学生完成涡轮叶片气动布局、动力段载荷分配的相关课题研究。从实际用途来看，该设计聚焦喷气发动机的核心做功逻辑，前端多级轴流式压气机叶片采用渐密式排布，能够在进气过程中逐级压缩来流空气，提升进气压力为燃烧室做功提供充足的高压气源；中部燃烧室预留了燃油喷嘴与火焰筒的安装空间，可匹配高压空气与燃油的混合燃烧工况，将化学能转化为高温高压燃气的内能；后端涡轮段与压气机通过同轴结构连接，高温燃气冲击涡轮叶片转动的同时，可带动前端压气机持续运转，形成完整的动力循环，尾喷段采用收敛式结构设计，能够将燃气剩余能量转化为喷射动能，为飞行器提供充足的推进推力。在功能特性层面，该剖视设计保留了所有核心承力结构与功能部件的相对位置，既能够展示完整的气流流通路径，也清晰呈现了转子系统与静子结构的装配边界，叶片叶型采用符合气动效率的翼型设计，可有效降低气流流动损失，提升整台发动机的推进效率。设计过程中遵循航空发动机的实际结构逻辑，以真实涡喷发动机的尺寸比例为基准，严格控制各级压气机叶片的叶尖与机匣的间隙，避免运转过程中出现碰磨风险；转子轴的支撑位置匹配轴承安装位的结构强度要求，保证高速运转工况下的转子同轴度；外部机匣采用分段式设计思路，预留了检修口与附件安装座的对应位置，兼顾结构完整性与后期维护的便利性。外形尺寸方面，该模型按照小推力涡喷发动机的实际比例缩放设计，进气口直径、整机长度、各段壳体的连接法兰尺寸均符合同级别发动机的安装边界要求，可直接匹配小型飞行器的动力舱安装空间，机匣外壁的安装节位置预留了标准连接点位，能够适配常见的飞行器发动机安装架结构，无需额外调整安装接口即可完成动力段的装配对接。
