自动控制电机柜体内部结构设计方案

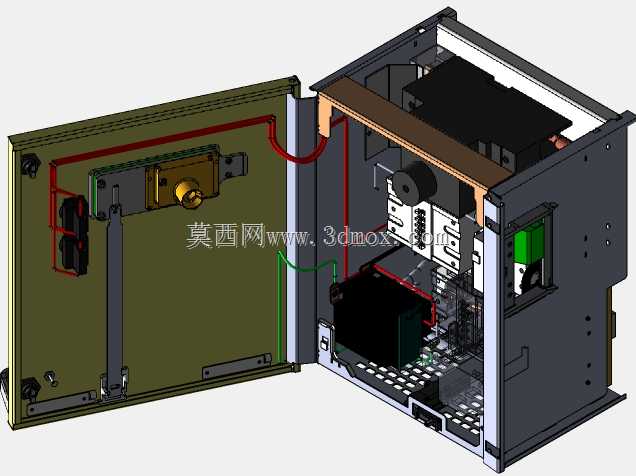

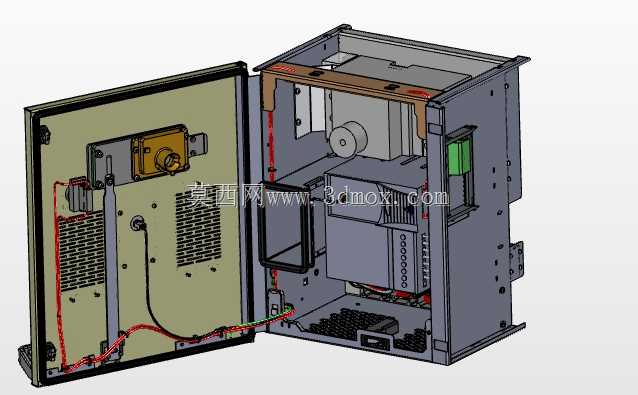

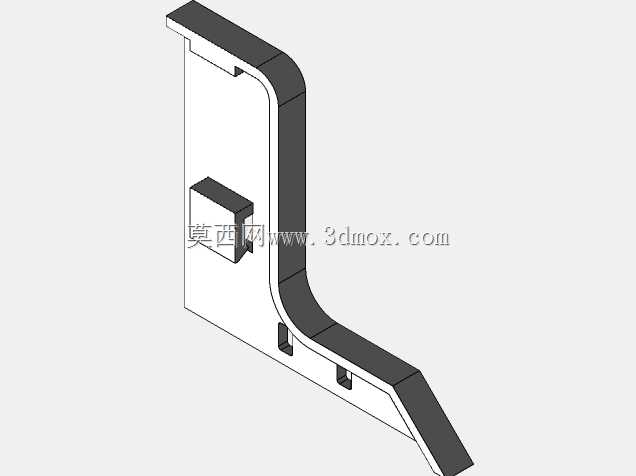

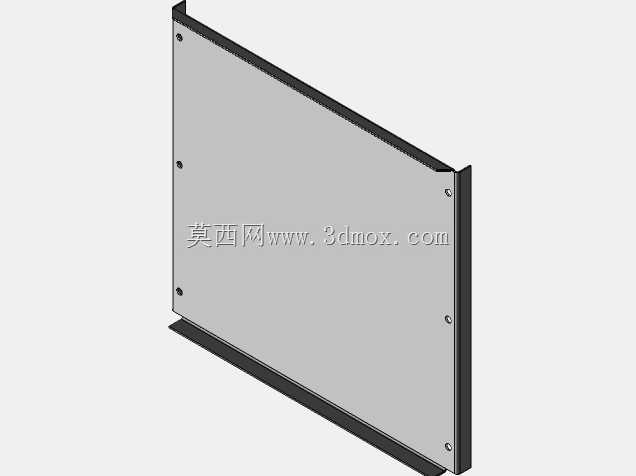

这款电控柜体主要面向工业生产场景下的电机驱动控制需求，可适配车间生产线、自动化加工设备、输送系统等场景的三相异步电机、伺服驱动电机的启停控制、转速调节与运行状态监测，作为整套动力系统的核心控制载体，承担动力回路通断、控制信号中转、设备过载保护、运行状态可视化反馈的核心作用，能够在多粉尘、存在轻度油污的常规工业车间环境下稳定运行，为前端动力设备提供可靠的电气防护与控制支撑。从功能特性来看，柜体采用单开门侧开结构，门板内侧集成了主令操作元件、状态指示组件与散热通风结构，操作元件布局符合一线操作人员的日常操作习惯，无需打开柜门即可完成常规的启停操作与运行状态查看；柜内分层布置驱动单元、控制回路组件与接线端子排，强弱电回路通过物理隔板实现分隔，避免强电动力回路对弱电控制信号产生电磁干扰，内部预留的布线槽道可规整梳理动力线缆与控制线缆，不同电压等级的线缆分槽布置，既方便后期运维排查线路，也能降低线路磨损带来的安全隐患。在设计思路上，这款柜体优先考虑了现场安装与后期运维的便利性，柜体侧边预留的标准安装孔位可适配壁挂安装、落地支架安装两种主流安装方式，安装边界充分考虑了常规工业现场的安装空间预留，开门方向可根据现场布线需求调整铰链安装位置，适配不同的现场布局；柜体的散热结构采用自然通风与局部导流结合的设计，门板与柜体背部的通风栅格对应内部发热元件的安装位置，可形成顺畅的空气对流通道，带走驱动单元运行产生的热量，无需额外加装强制散热风机即可满足常规功率等级下的散热需求，降低设备运行的能耗与故障点。柜体内部的元件安装板采用可拆装设计，所有电气元件均通过标准导轨或安装螺栓固定在安装板上，后期更换元件或升级控制回路时，可将安装板整体抽出操作，无需在柜内狭小空间内作业；柜门与柜体之间的接地连接采用编织铜带实现可靠导通，避免柜门带电引发的安全风险，门板内侧的走线采用阻燃波纹管防护，所有线缆接头处均预留了足够的弯折余量，避免柜门反复开合拉扯线缆导致接线松脱。柜内底部预留了线缆进线的密封格兰头安装位，可根据现场进线方向选择底部或侧边进线，进线处的密封结构可阻挡外部粉尘、水汽进入柜体内部，提升柜体的防护能力，适配不同现场的布线条件。
