低轮廓单轮拖车轴结构设计方案

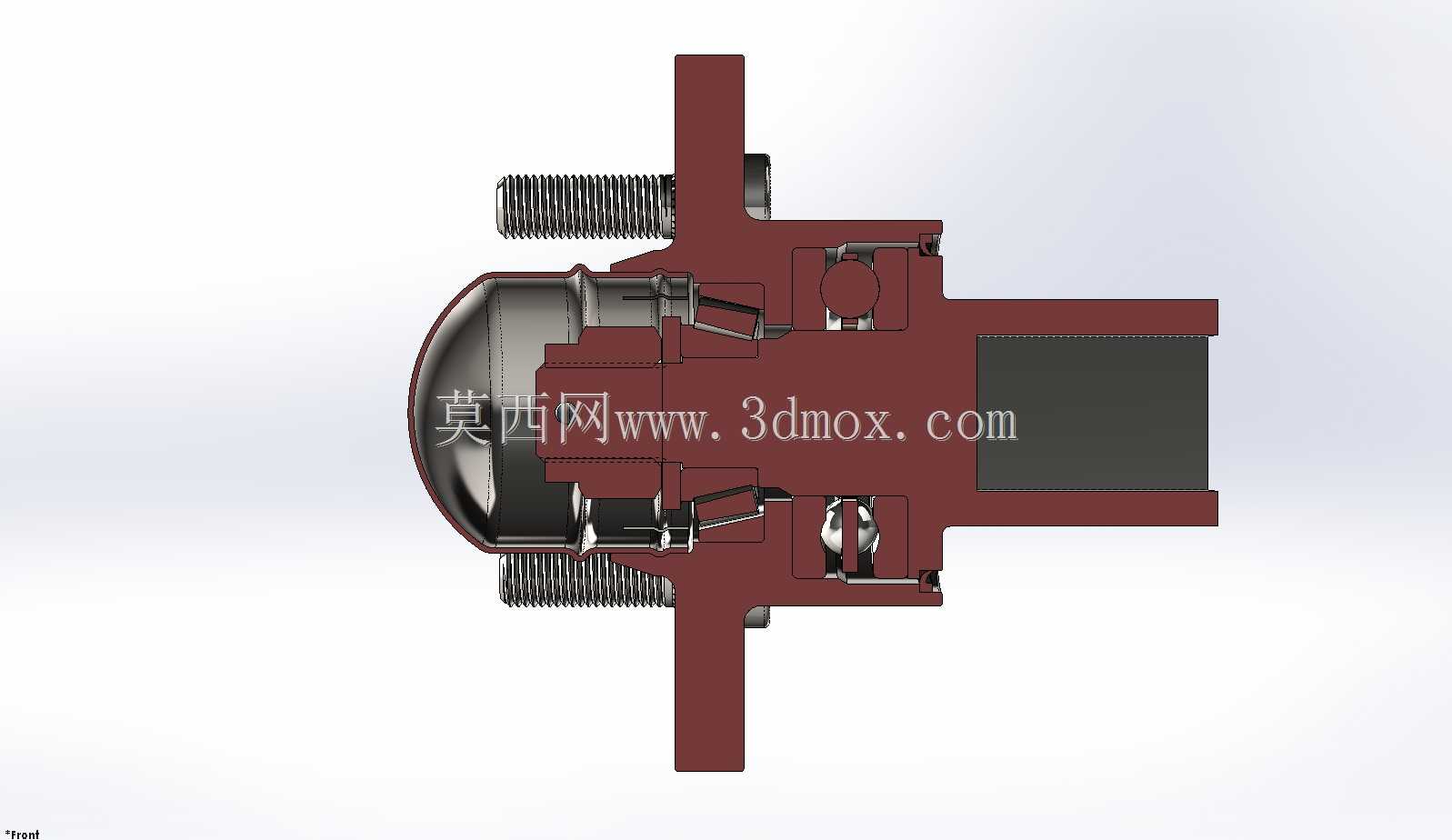

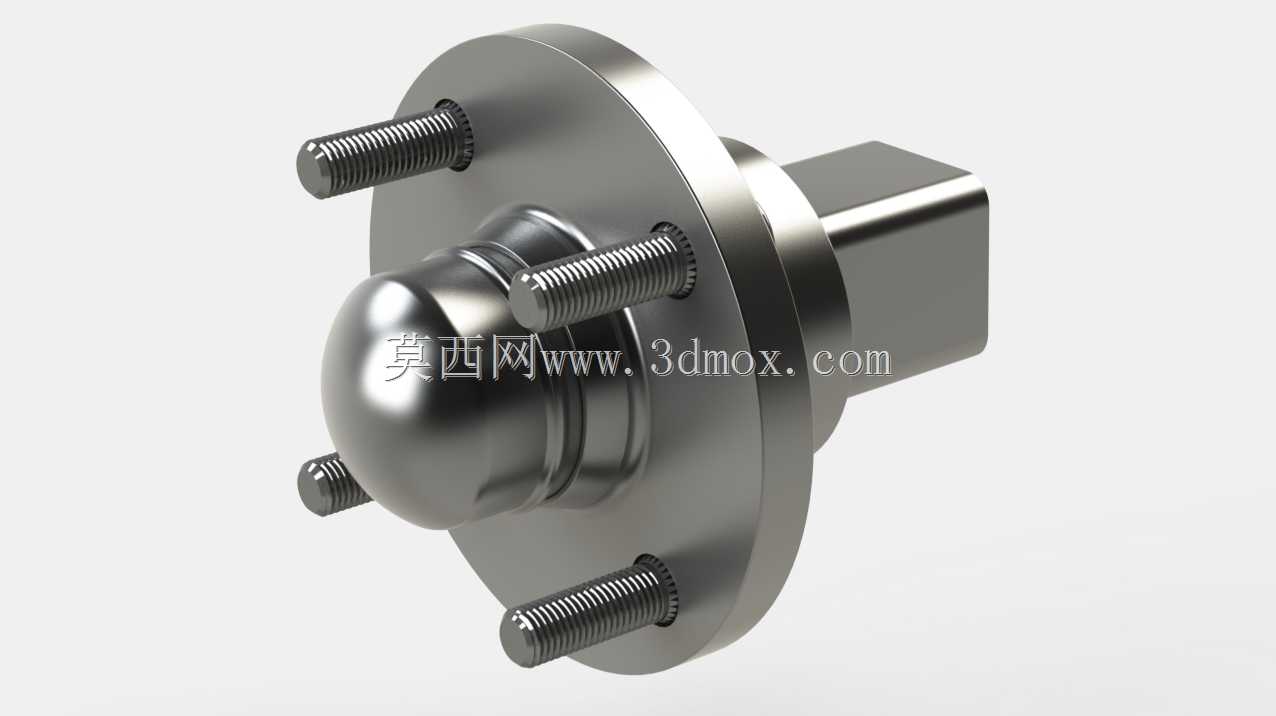

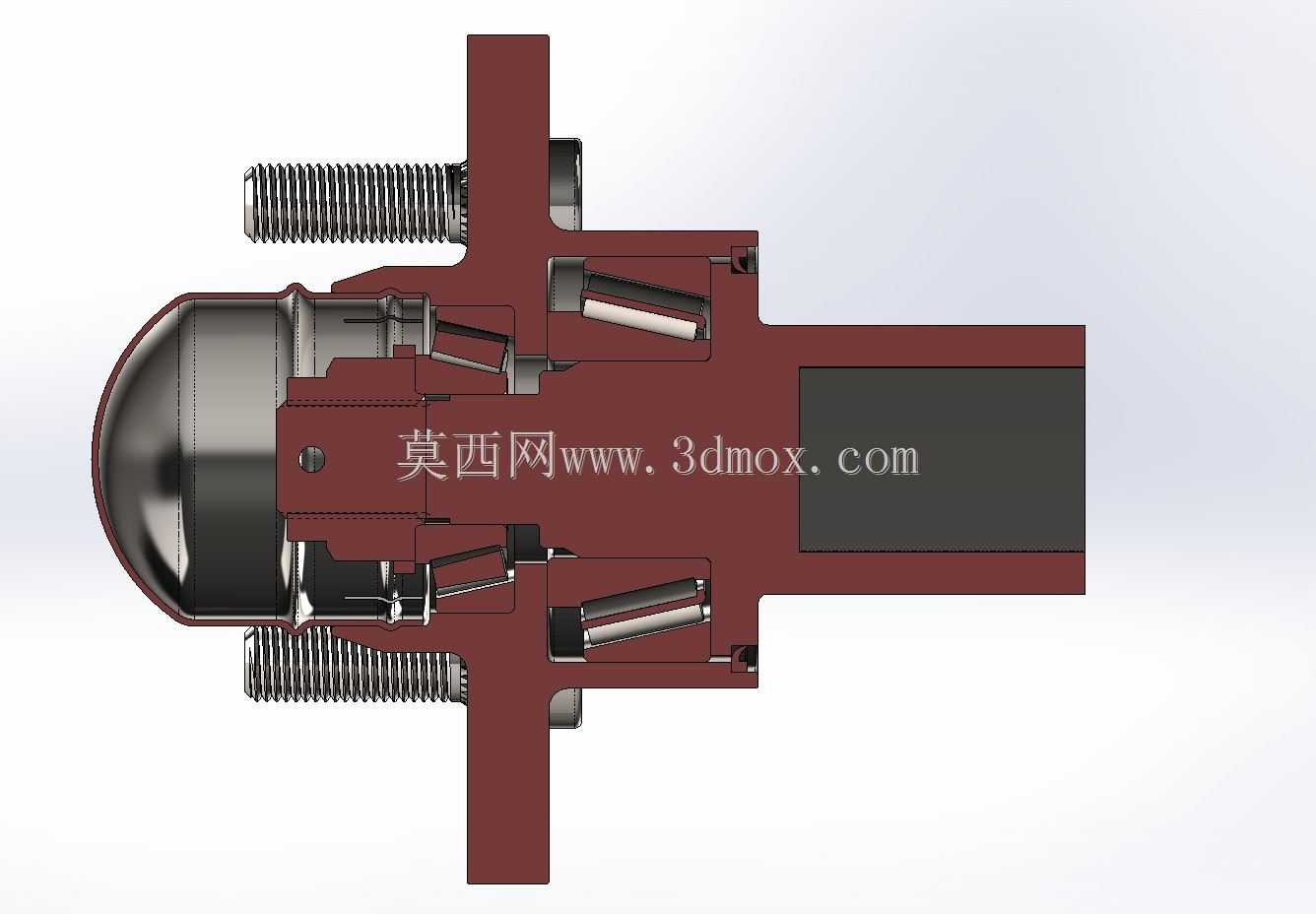

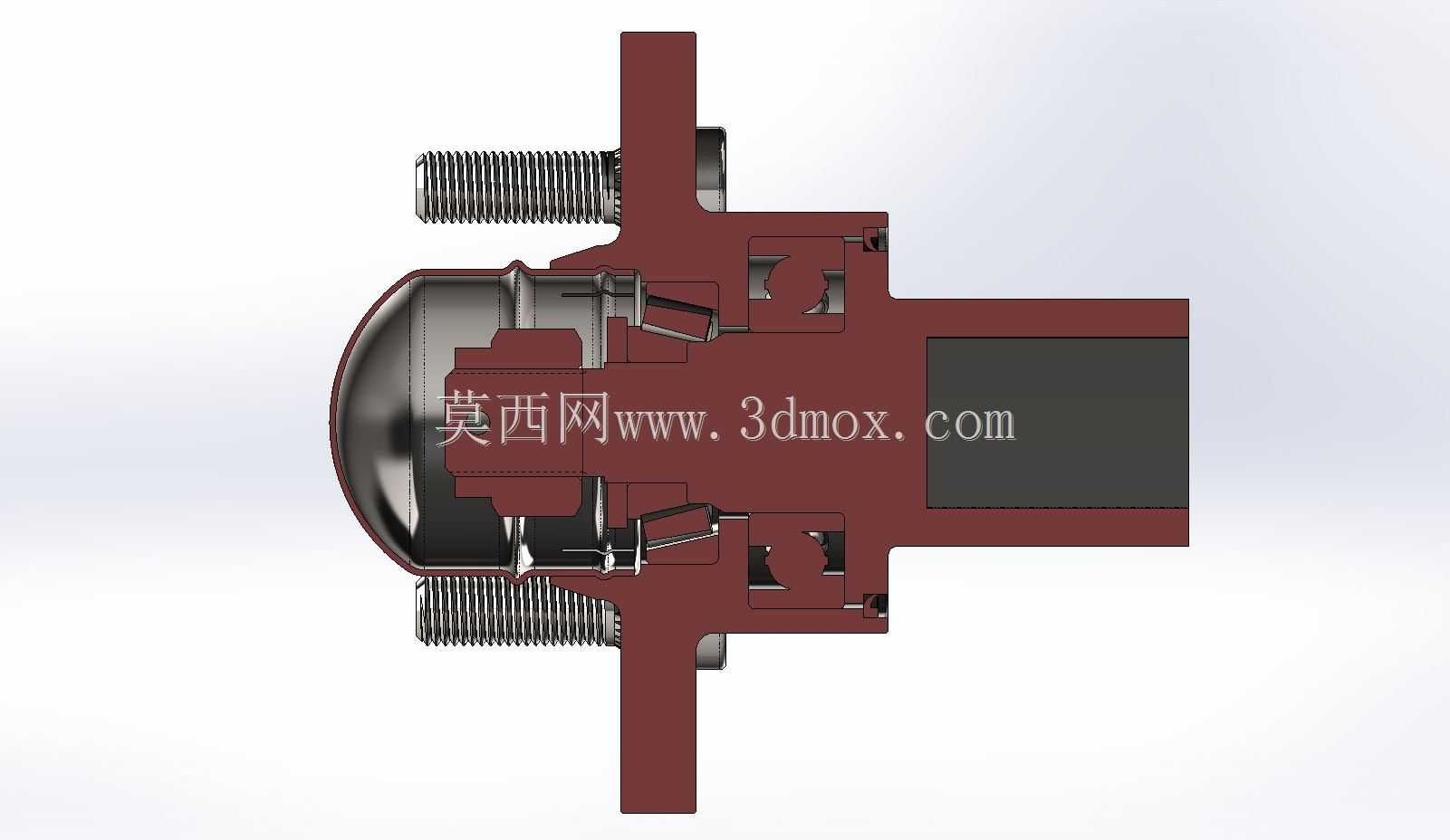

单轮拖车轴作为轻型拖挂行走系统的核心承载部件，广泛应用于小型货运拖斗、露营拖挂附件、场地转运小车、园林机具拖挂单元等场景，承担着连接车轮与拖挂车架、传递承载载荷、保障轮组转动顺畅的核心作用，其结构合理性直接决定拖挂设备的行走稳定性、载荷承载能力与长期使用可靠性。这款单轮拖车轴采用低轮廓轮毂的集成化设计思路，核心目标是在满足标准8英寸拖车车轮适配要求的前提下，尽可能压缩轮轴总成的径向安装尺寸，降低拖挂设备的整体离地高度，既能够减少拖挂行走过程中的重心偏移风险，提升高速拖行时的侧向稳定性，也能适配低底盘拖挂厢体的安装需求，避免轮组突出厢体轮廓带来的剐蹭隐患。从结构设计来看，这款车轴采用一体式轴身搭配双侧轴承布局的结构，轴身主体采用T型截面的承载结构，横向伸出的轴颈用于安装车轮轮毂，内侧集成双列轴承安装位，可适配不同类型的密封轴承与滑动轴承结构，能够同时承受径向承载载荷与拖行过程中的轴向冲击载荷，解决传统单轮轴轴向受力易失效的问题；轴身端部设置标准外螺纹连接段，可通过锁紧螺母实现轮毂轴承的预紧固定，配合端部的密封结构能够阻挡泥水、粉尘进入轴承腔体，延长轴承的维护周期与使用寿命。轴身的竖向连接段用于和拖挂车架进行固定，其安装面预留了充足的螺栓连接空间，可适配不同规格的车架连接支架，安装边界能够兼容多数轻型拖挂设备的车架尺寸，无需对原有车架进行大规模改造即可完成替换安装。在细节设计上，这款车轴的轮毂端采用圆弧过渡的密封端盖结构，既能够减少行走过程中的风阻，也能避免尖锐凸起带来的安全隐患；轴承腔体内部预留了润滑脂存储空间，可在长期使用过程中持续为轴承提供润滑，降低日常维护的频次。整体结构在保证承载强度的前提下尽可能精简了冗余结构，在控制整体重量的同时提升了结构刚度，能够满足轻型拖挂设备在铺装路面与非铺装场地的行走使用需求，适配多种不同类型的单轮拖挂场景。
