越野车转向柱用万向接头结构设计

在越野车辆的转向传动系统中，转向柱与转向器之间往往存在空间轴线偏移，同时车辆行驶过程中车架与转向机构会产生持续的相对位移，普通刚性联轴器无法补偿这类位置偏差，很容易出现转向卡滞、传动异响甚至部件断裂的问题，直接影响行车安全。这款万向节正是针对越野车转向柱的传动需求设计，核心作用是实现两根存在夹角、轴线位置会动态变化的轴之间的连续扭矩传递，在转向操作过程中保证动力传输不中断，让方向盘的转动可以顺畅传递到转向机，带动车轮完成转向动作。

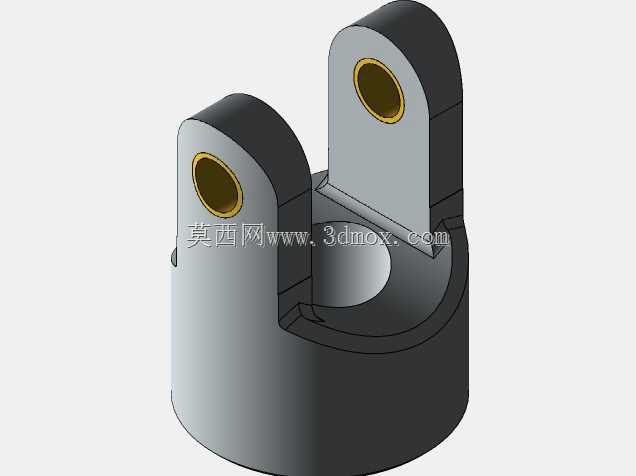

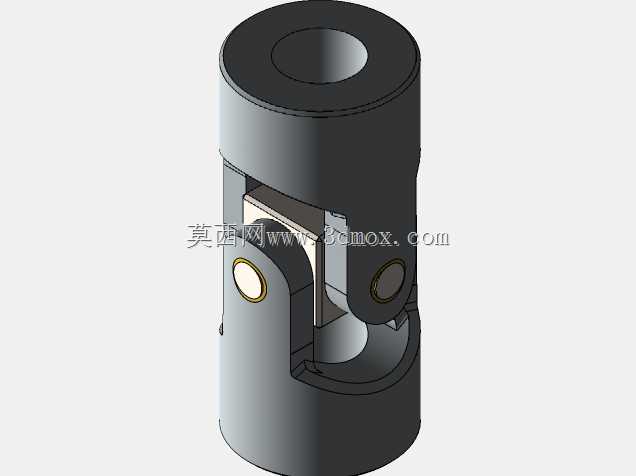

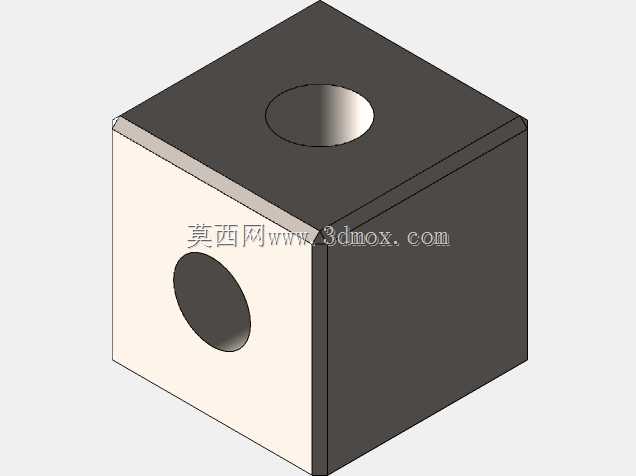

设计过程中优先考虑了越野场景下的工况需求，转向传动过程中万向节需要承受路面颠簸带来的冲击载荷，同时要适应转向柱上下跳动、左右摆动带来的角度变化，因此整体结构采用了经典的十字轴式万向节构型，两端的轴套部分分别对接转向柱的上下轴段，通过十字销轴实现两轴之间的角度偏转补偿，销轴位置设置了限位结构，避免大角度偏转时出现销轴脱出的问题。结构设计上重点保证了传动的可靠性，内关节部分的结构完全模拟实际工作时的运动状态，可直观展示万向节在不同偏转角度下的运动轨迹，验证转动过程中是否存在结构干涉，确保转向全行程内都能顺畅运转，没有卡滞点。

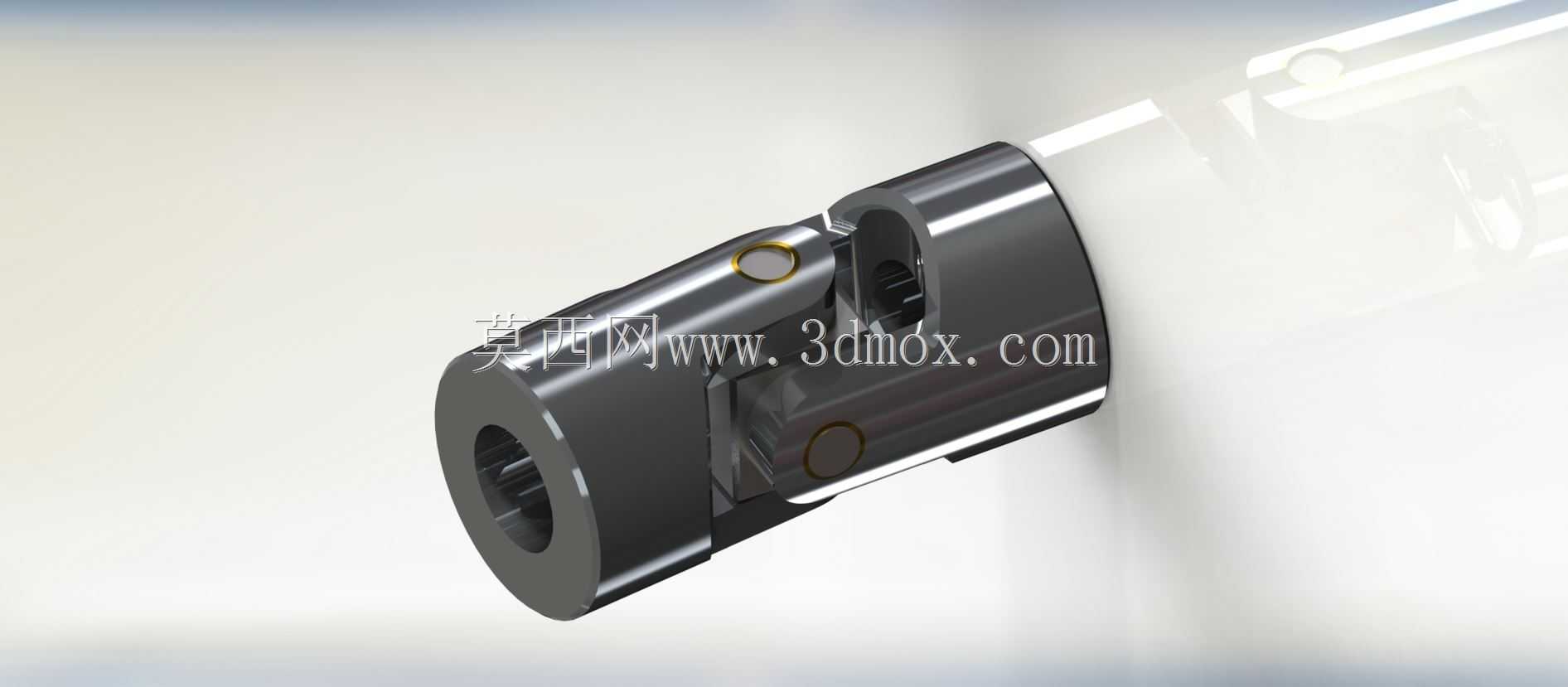

外形尺寸方面，这款万向节接头整体全长56mm，适配的轴段内径为12mm，接头主体外径25mm，属于通用库存规格的万向节尺寸，安装边界清晰，在设计转向柱布局时可以直接参考该尺寸预留安装空间，不需要额外做定制化的尺寸调整。外形尺寸的精度控制严格，外部轮廓、轴孔直径、销轴安装位置的尺寸都按照实际加工要求设定，可直接作为转向柱传动系统布局设计的参考依据，帮助设计人员快速完成转向柱的空间排布，校核转向过程中万向节与周边部件的安全间隙，避免出现运动干涉。这类万向节除了越野车转向柱场景外，也可适配其他需要轴线偏角补偿的传动轴系，在各类工业传动、小型设备传动场景中都能适用，只要轴径、安装空间匹配，就可以实现稳定的变角度扭矩传递。
