汽车发动机进气系统节气门结构设计

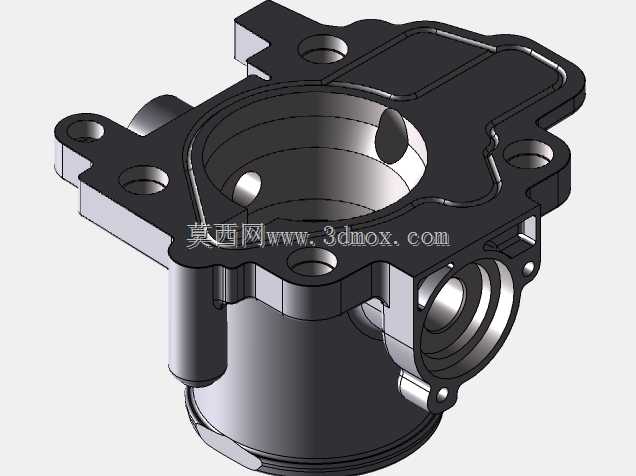

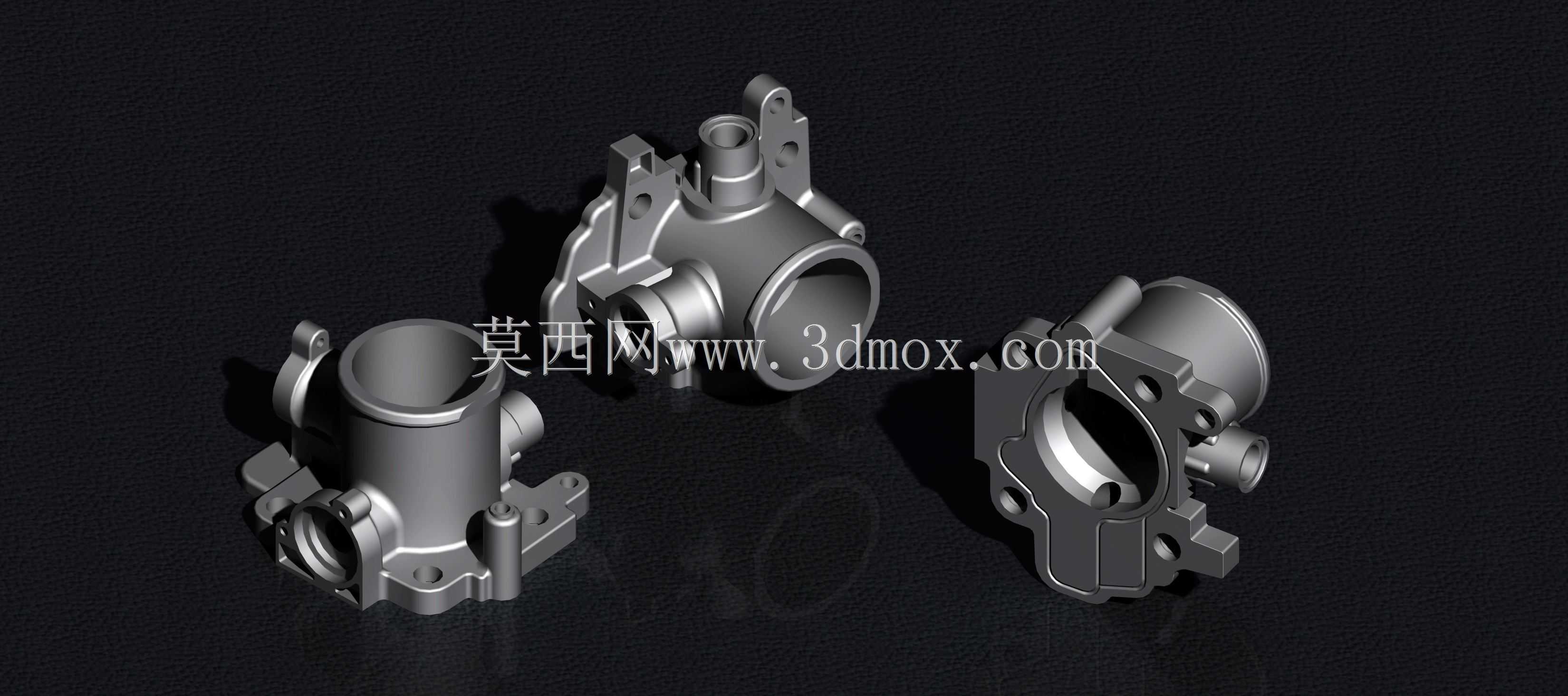

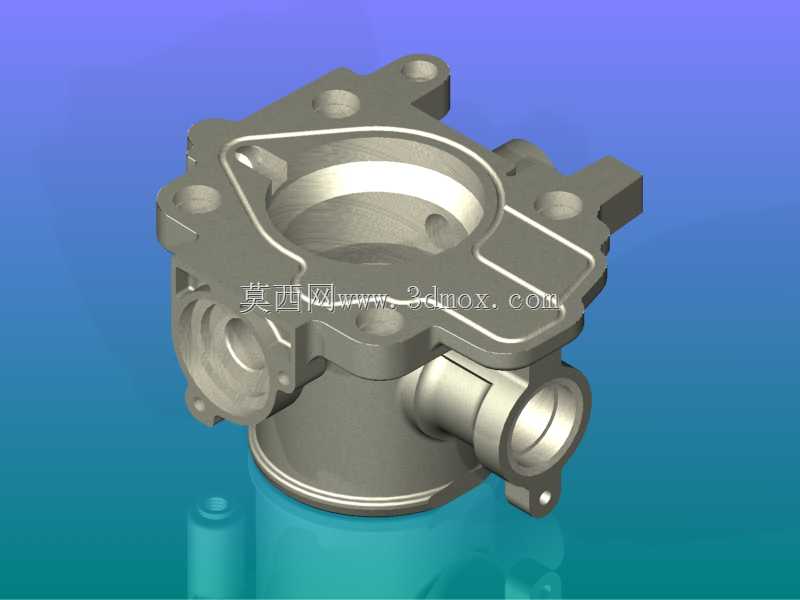

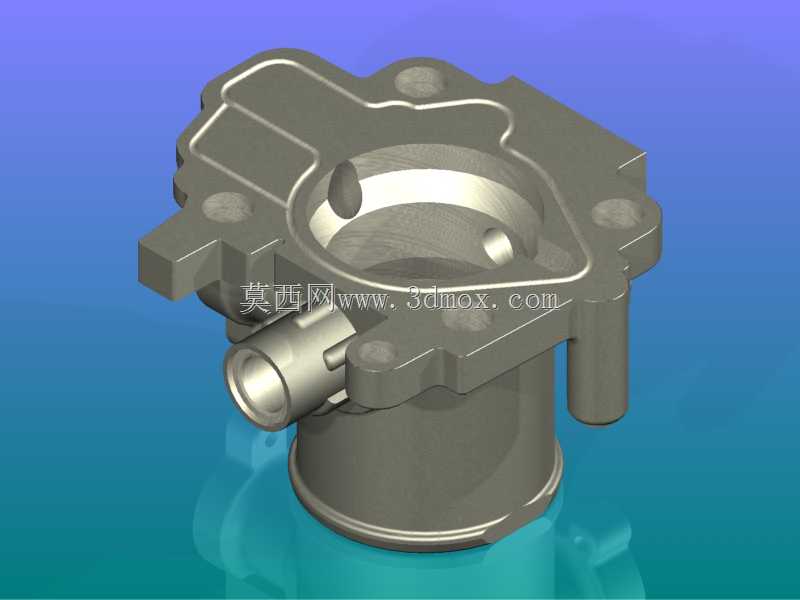

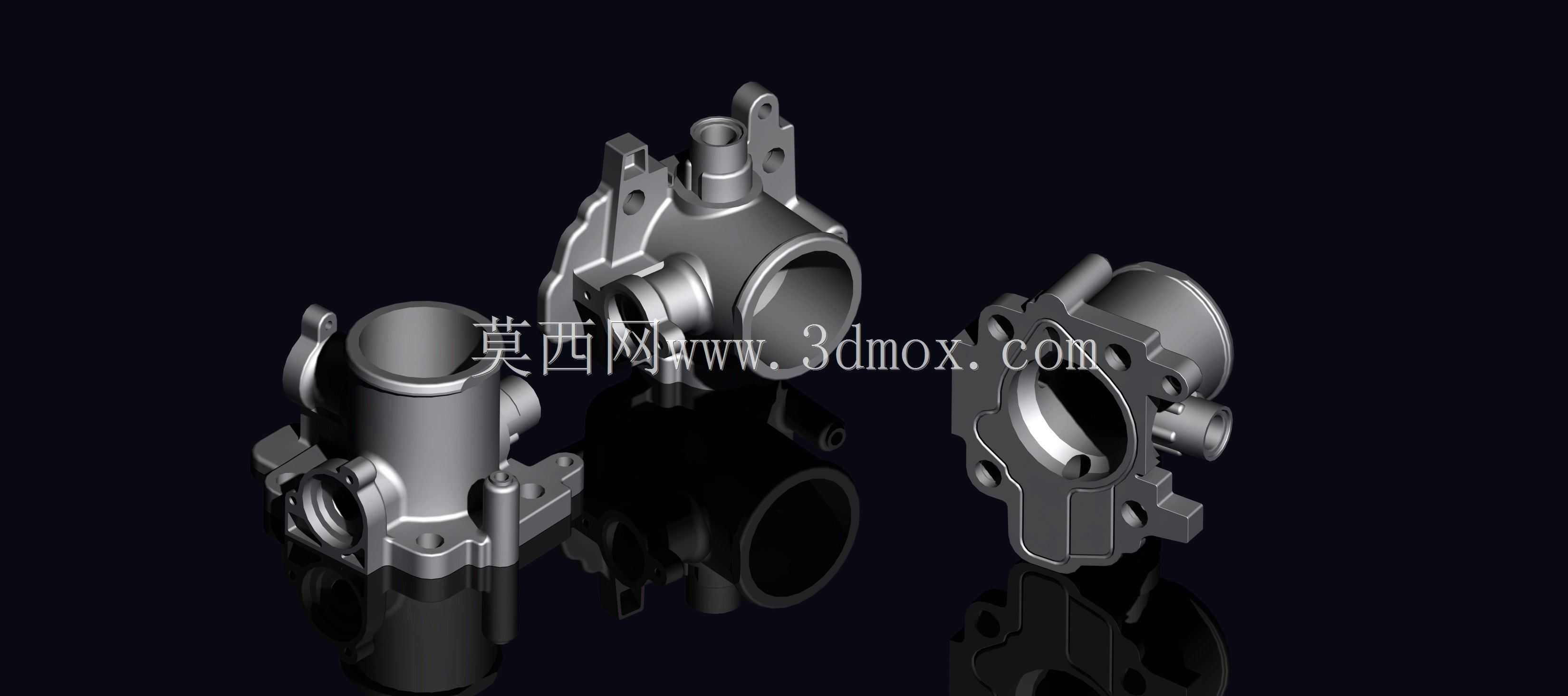

该节气门结构主要应用于乘用车辆、商用车辆的燃油发动机进气系统中，是发动机进气通路的核心控制部件，安装在空气滤清器与发动机进气歧管之间的管路上，承担着控制发动机进气流量、匹配不同工况下空燃比的关键作用，直接决定发动机怠速稳定性、动力输出响应速度以及燃油经济性表现。从实际使用场景来看，该部件需要适配发动机从冷启动怠速、低速巡航、急加速全负荷到减速断油的全工况运行需求，日常工作中会持续接触进气气流中的微量粉尘、油气混合物，同时需要承受发动机舱内-40℃到120℃的宽幅温度波动，以及进气通路的周期性压力变化，因此结构设计上充分考虑了长期使用的密封性与结构强度。该节气门采用一体化压铸铝合金壳体结构，主体为圆形主通气腔结构，主腔周边设计有多个带通孔的安装凸耳，凸耳的安装孔位严格匹配进气歧管与空气滤清器端的连接法兰尺寸，安装端面预留了密封胶圈的嵌装槽位，能够保证装配后整个进气通路的气密性，避免未经计量的空气漏入进气通路导致空燃比失准。壳体侧面集成了旁通通气接口与传感器安装位，旁通通路用于怠速工况下的小流量进气控制，传感器安装位可直接适配节气门位置传感器，能够实时反馈节气门的开启角度给发动机电控单元，实现喷油量与点火提前角的精准匹配。设计过程中首先围绕主通气通路的通流能力进行计算，根据目标发动机的排量与最大转速需求确定主腔内径，保证全负荷工况下的进气阻力处于合理区间，避免进气节流导致发动机充气效率下降；其次对壳体的壁厚进行梯度设计，安装凸耳、接口衔接位置适当增加壁厚提升结构强度，主腔外壁在保证强度的前提下做减薄处理，兼顾整体轻量化需求，降低发动机舱的装配负载。壳体外部的加强筋结构沿着气流冲击方向与安装受力方向布置，既能够提升壳体的抗振性能，抵御发动机运行过程中的持续振动，也能够避免压铸成型过程中出现壳体变形、缩孔等工艺缺陷。所有流体接触的内壁面都做了平滑过渡处理，减少进气气流在腔体内的紊流与流动阻力，让进气气流能够平顺地流向进气歧管，提升各气缸进气的均匀性。旁通通路的孔径经过反复校核，能够精准覆盖怠速工况下的进气流量调节范围，避免怠速控制阀的调节区间出现匹配偏差，保证发动机冷启动、暖机、怠速带负载等工况下的转速稳定性。
