迷你履带行走机构三维设计作品

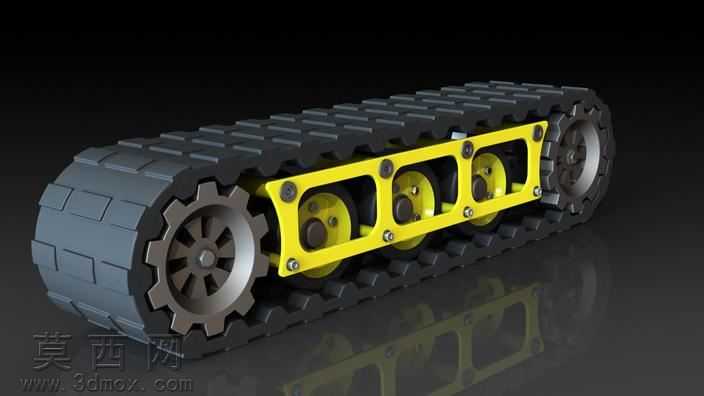

本作品为适配迷你爬行器的履带行走机构三维模型，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对履带板单体进行模块化设计，每块履带板设置精准的啮合卡槽与连接铰点，保证拼接后可顺畅绕传动轮完成弯折回转，履带外表面设计有凸起防滑纹路，可提升行走过程中的抓附力，适配复杂非平整路面的行进需求。传动轮采用渐开线齿形设计，齿距与履带板啮合卡槽尺寸完全匹配，可保证动力传输过程无卡滞、无跳齿问题，轮体采用辐条式结构，在保证结构强度的前提下有效降低整体重量。承重轮组采用多轮等距排布设计，每一个承重轮都配置独立的转动副，可均匀承载上部载荷，同时保证履带与地面的贴合度，轮架采用一体化框型结构，通过螺栓连接完成各部件的固定，装配过程中对所有转动部件添加了同轴度、配合间隙的约束校验，避免出现运动干涉问题。渲染阶段采用哑光黑橡胶材质模拟履带本体，还原橡胶材质的磨砂质感与轻微反光特性，传动轮与承重轮采用金属灰铸铁材质，添加细微的金属颗粒纹理提升真实感，轮架采用亮黄色金属漆材质，通过色彩区分不同功能部件，同时提升整体视觉辨识度，场景添加柔和的环境反射效果，呈现金属部件的细腻反光与橡胶部件的哑光质感。设计过程中重点考量了迷你行走机构的轻量化需求，在保证结构强度的前提下对轮架、轮体都做了合理的镂空减重处理，同时对履带的弯折半径做了精准测算，保证履带在回转过程中不会出现过度弯折导致的部件损耗，整体结构紧凑，传动路径清晰，可直接用于迷你爬行机器人、小型探测行走设备的结构参考，所有零件的配合公差都经过合理设置，可满足后续3D打印验证或者实际加工的尺寸精度要求，各部件的连接位置都预留了标准紧固件的安装位，方便后续的装配与维护调整。
