带键槽螺旋锥齿轮精密三维结构设计

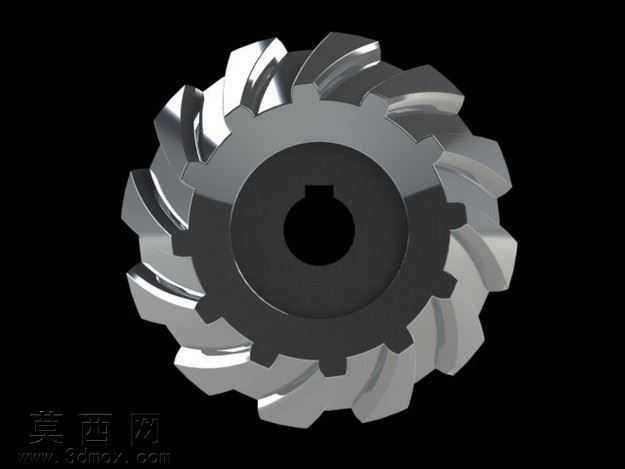

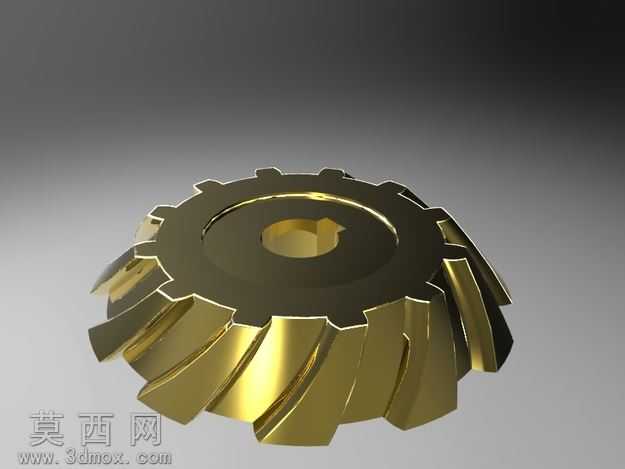

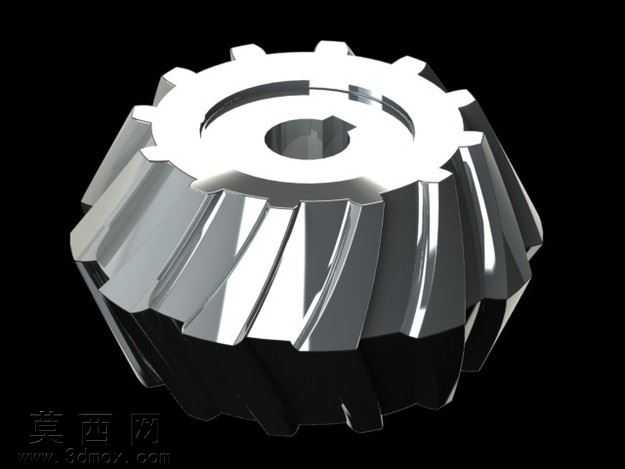

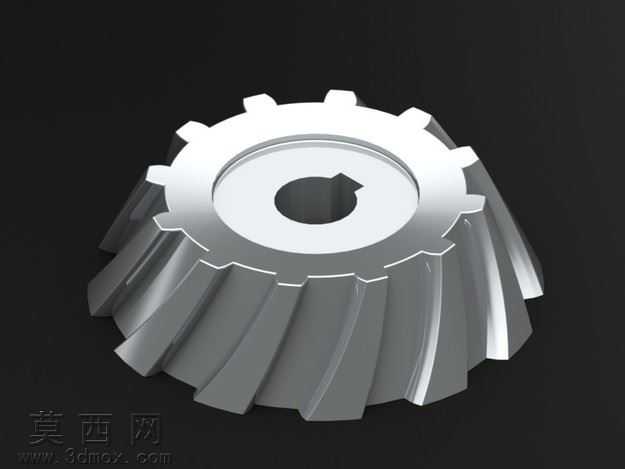

本螺旋锥齿轮三维建模过程严格遵循机械传动设计规范，首先基于格里森螺旋锥齿轮齿制参数完成基础轮廓构建，通过参数化草图绘制齿轮背锥、节锥、根锥的基准截面，精准控制齿顶高、齿根高、螺旋角、压力角等核心参数，确保齿面啮合轨迹符合交错轴传动的运动要求。建模阶段采用扫掠与布尔运算结合的方式生成螺旋齿形，逐齿校验齿面曲率过渡，避免出现应力集中的锐角棱边，同时在齿轮中心位置构建标准平键键槽，严格匹配轴孔配合公差，保证与传动轴的周向固定可靠性。材质渲染阶段采用金属合金钢材质球，调整表面粗糙度参数模拟精锻齿轮的哑光金属质感，对齿面啮合区域添加轻微高光反射效果，还原实际机加工后齿面的光洁度特征，齿轮端面与齿根过渡区域做细微的倒角渲染处理，符合实际零件的去毛刺加工工艺要求。结构设计上充分考虑螺旋锥齿轮的承载特性，轮齿沿节锥方向呈螺旋状均匀分布，相比直齿锥齿轮具备更高的重合度，可有效降低传动过程中的冲击与噪音，中心轮毂部分做加厚处理，提升齿轮与轴配合部位的结构强度，齿宽参数选取符合通用传动设计的经验取值范围，保证轮齿全齿宽都能参与啮合传动。整体建模过程对齿轮的安装基准面、配合轴孔、键槽定位尺寸做了精准约束，所有特征参数均可通过参数化面板调整，可直接适配不同传动比、不同安装尺寸的锥齿轮传动场景，模型细节还原度高，齿形曲面连续无破面，可直接用于装配仿真、有限元受力分析以及加工刀路生成等后续工程环节。
