汽车进气系统节气门结构设计

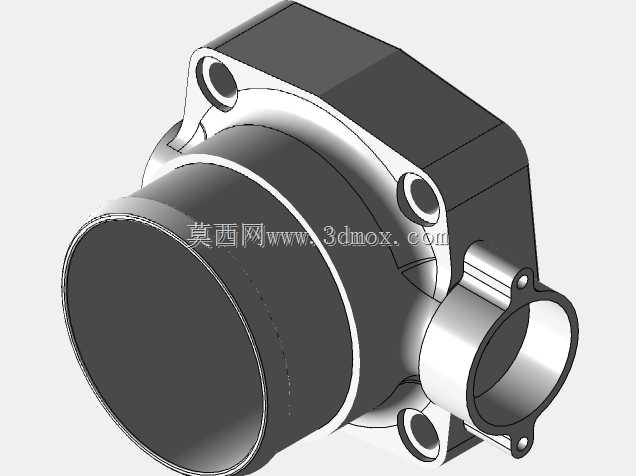

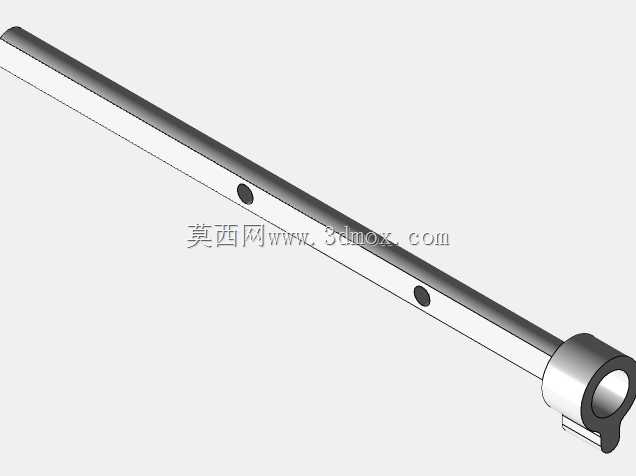

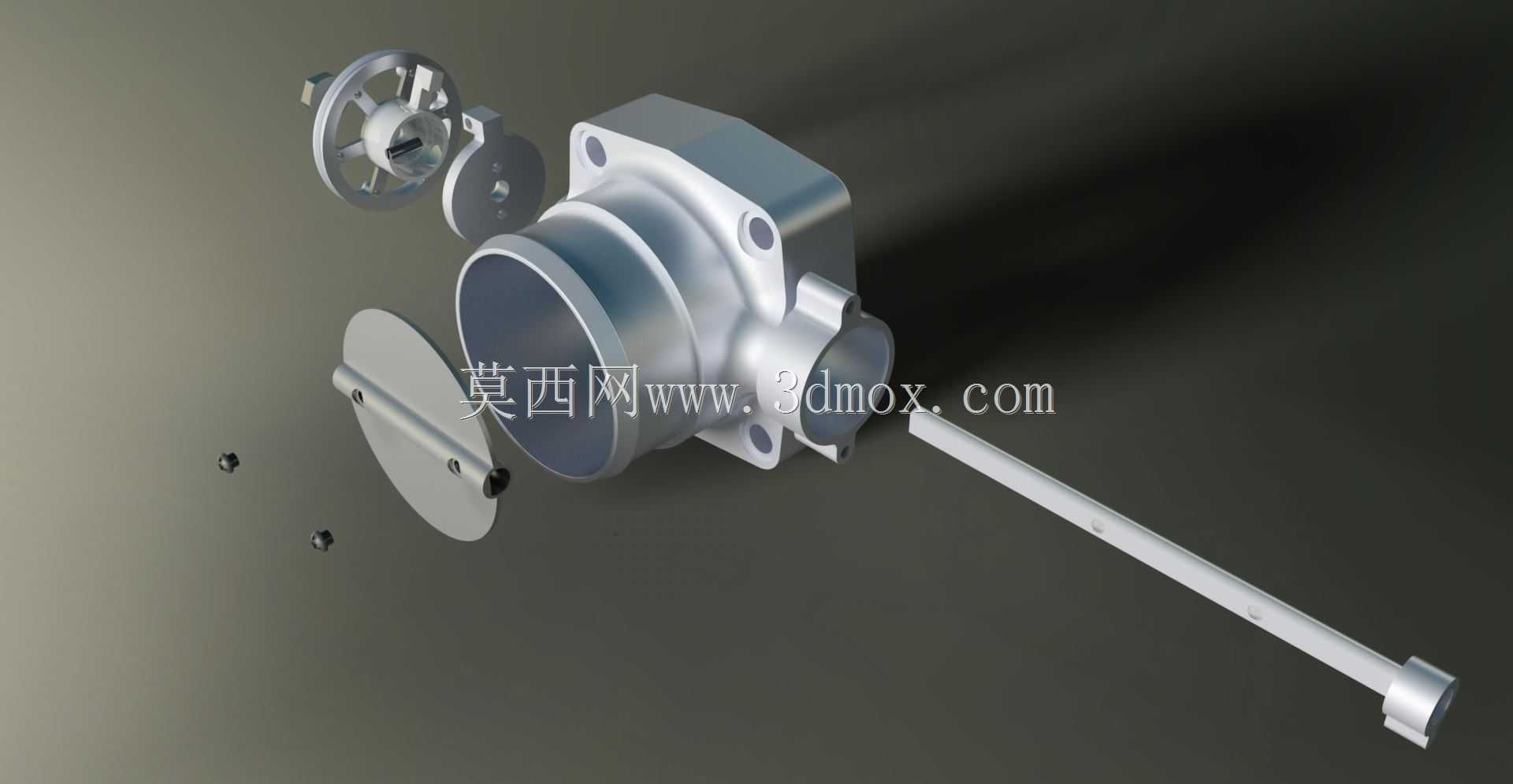

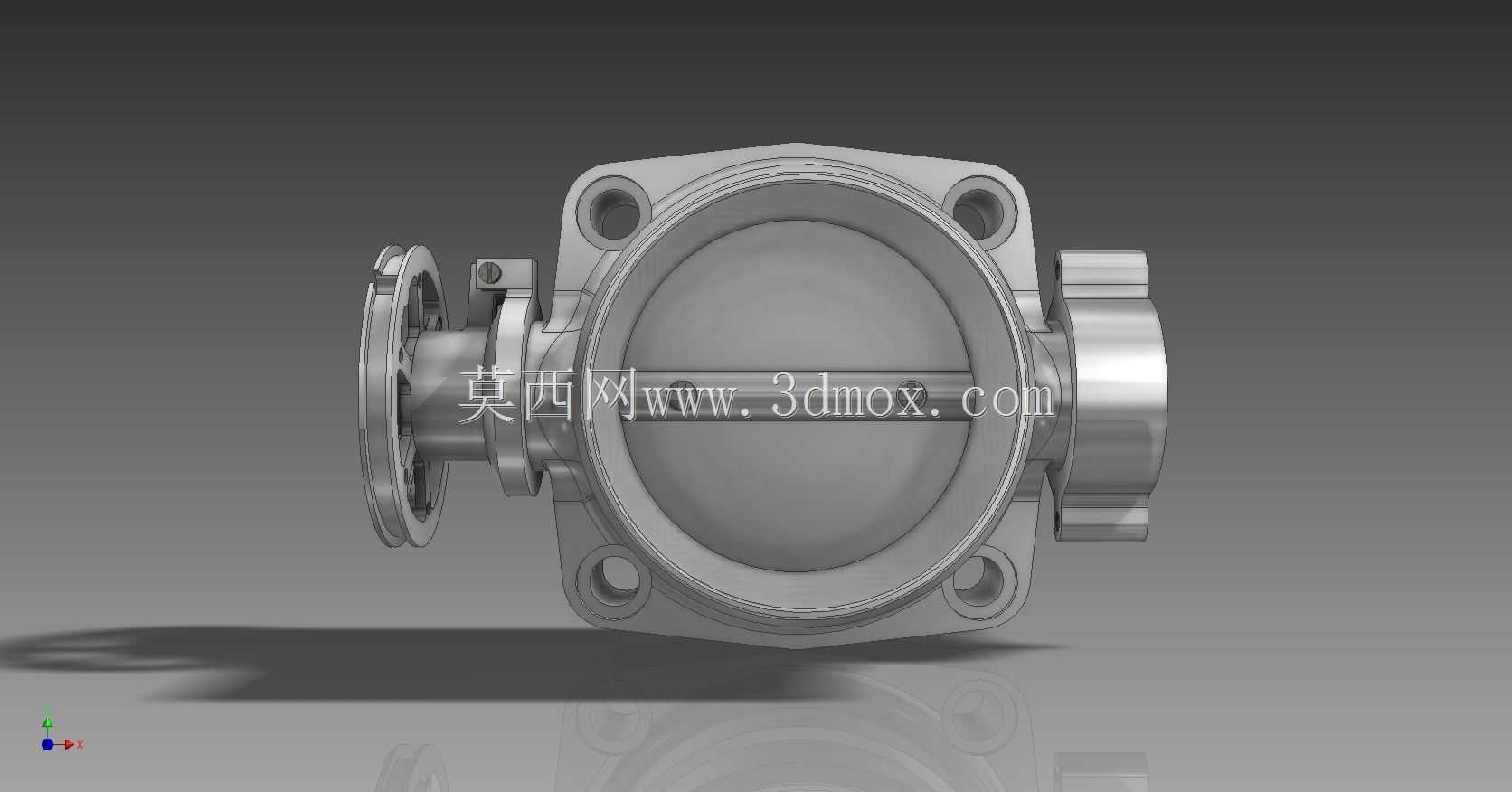

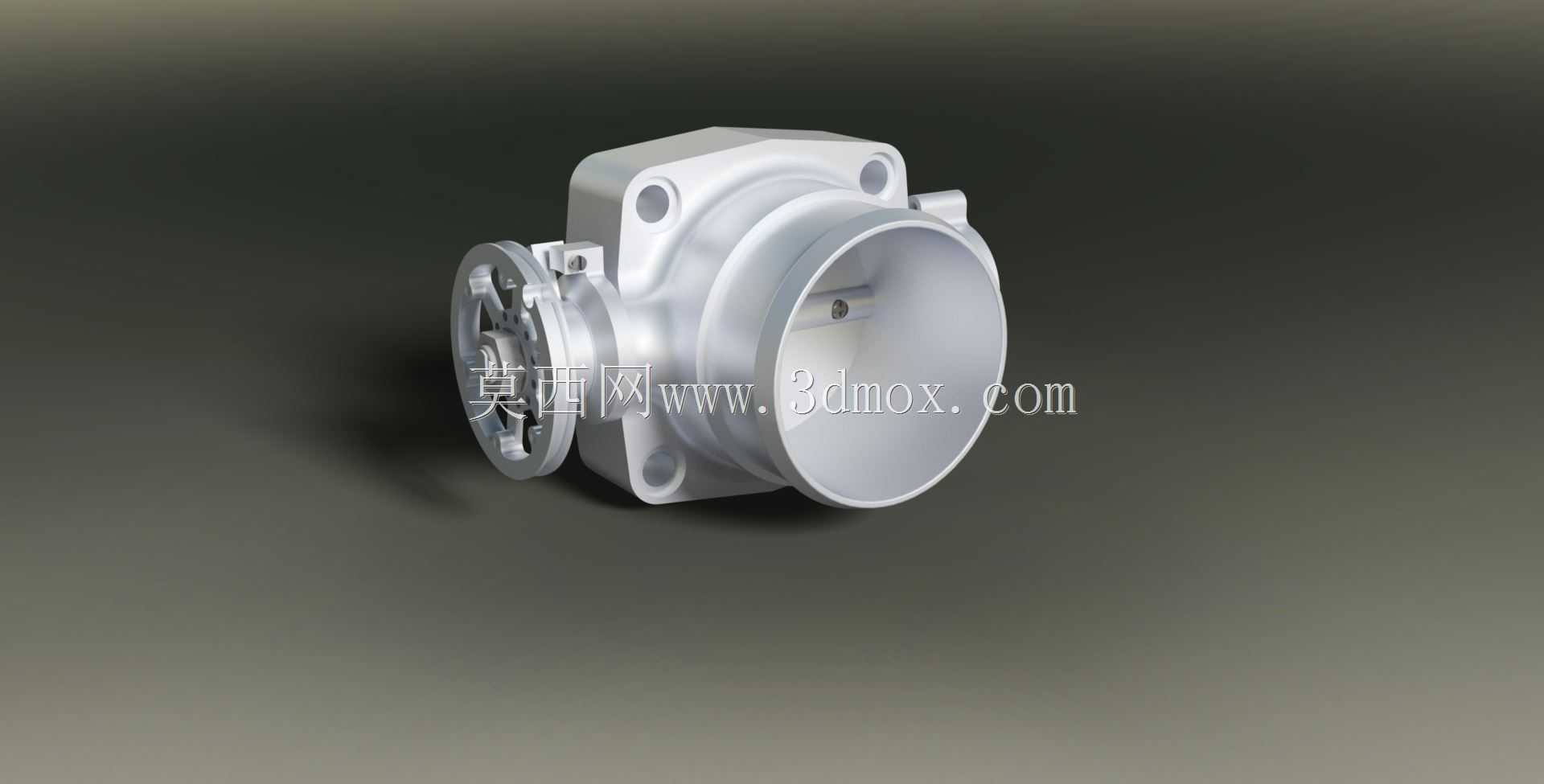

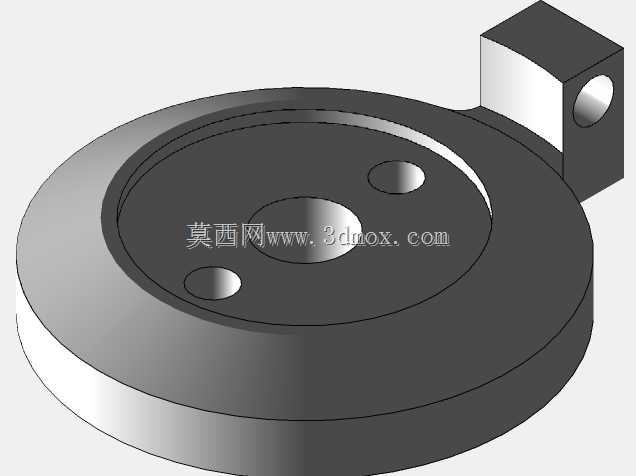

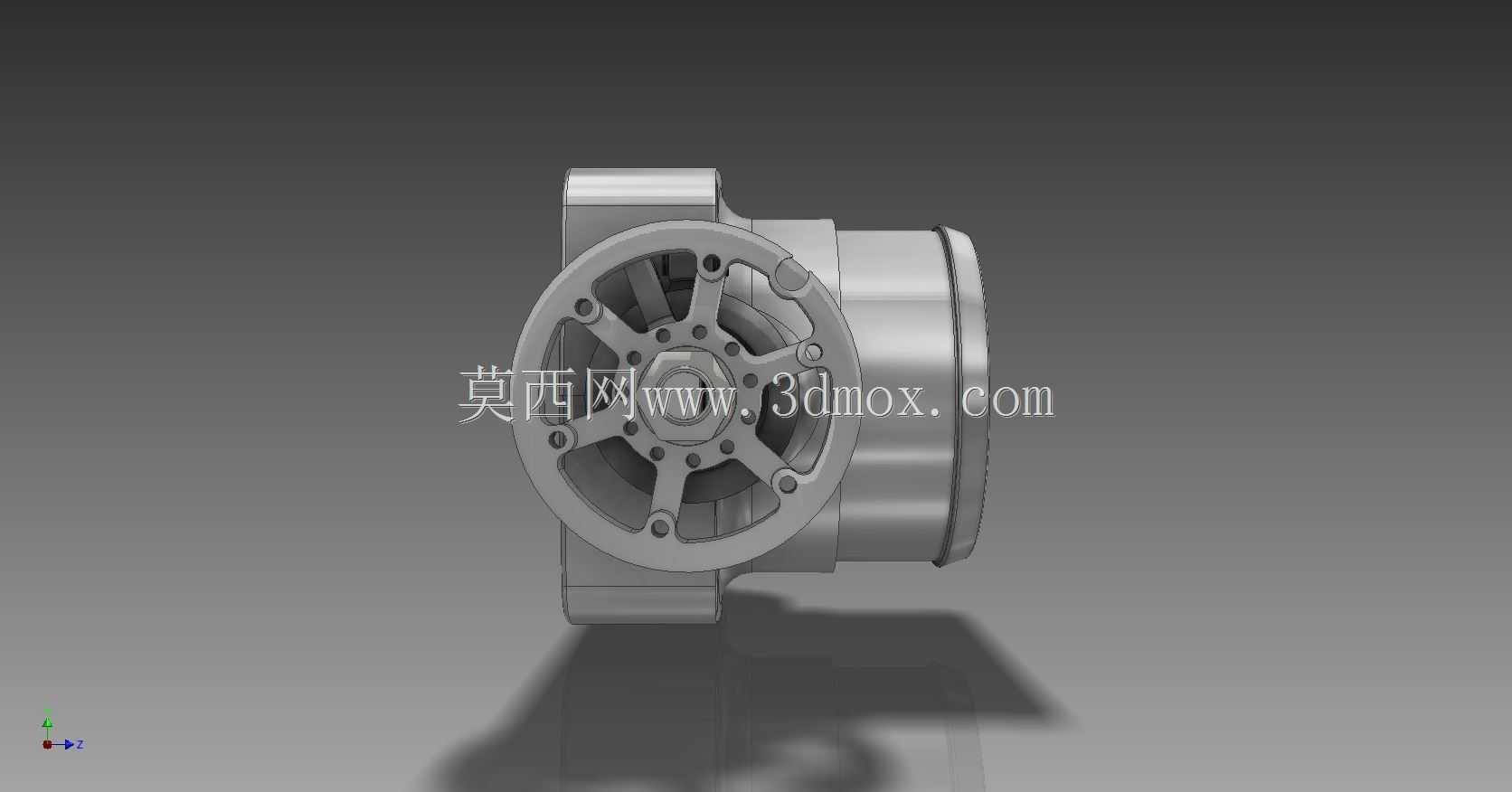

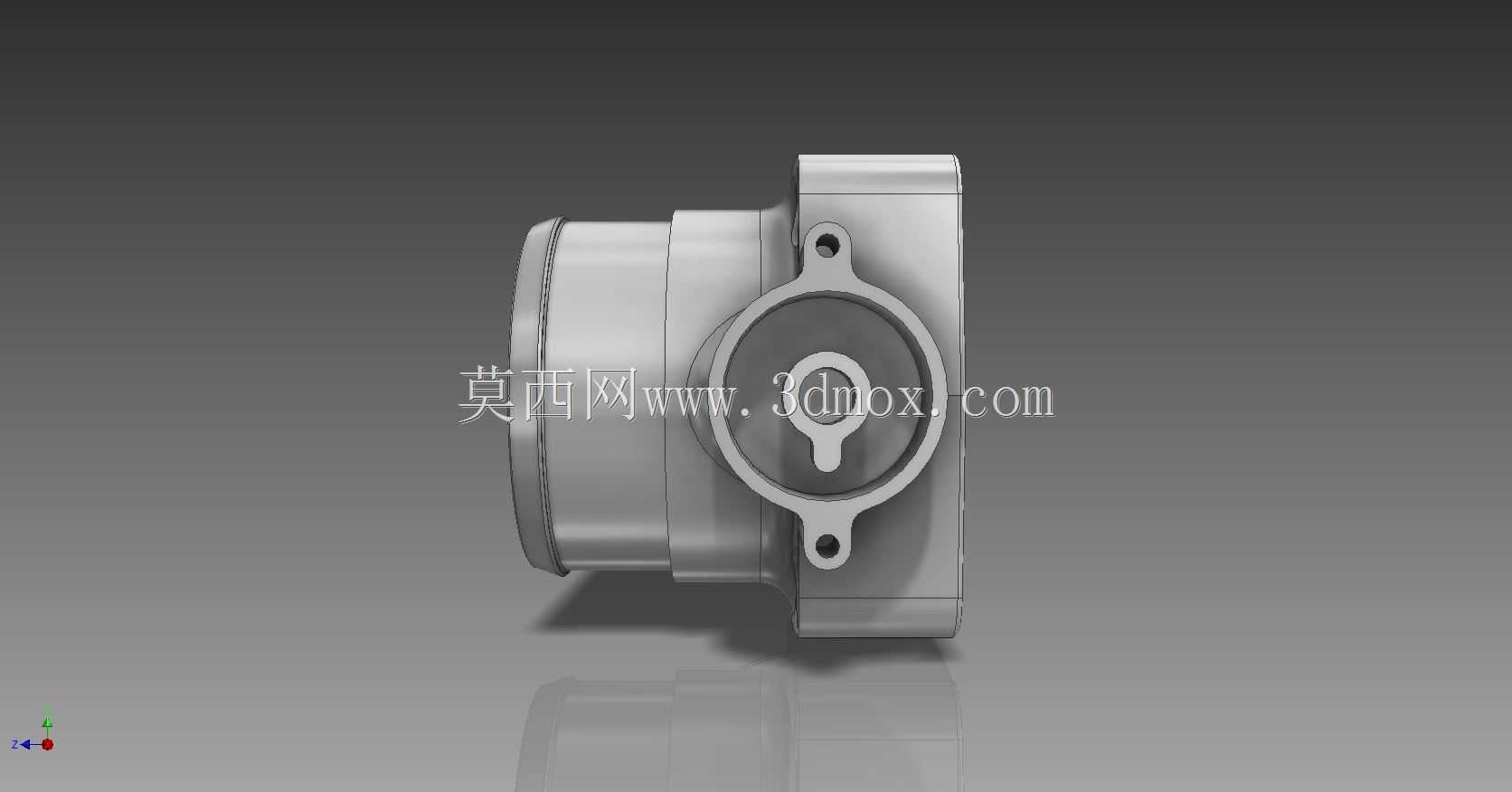

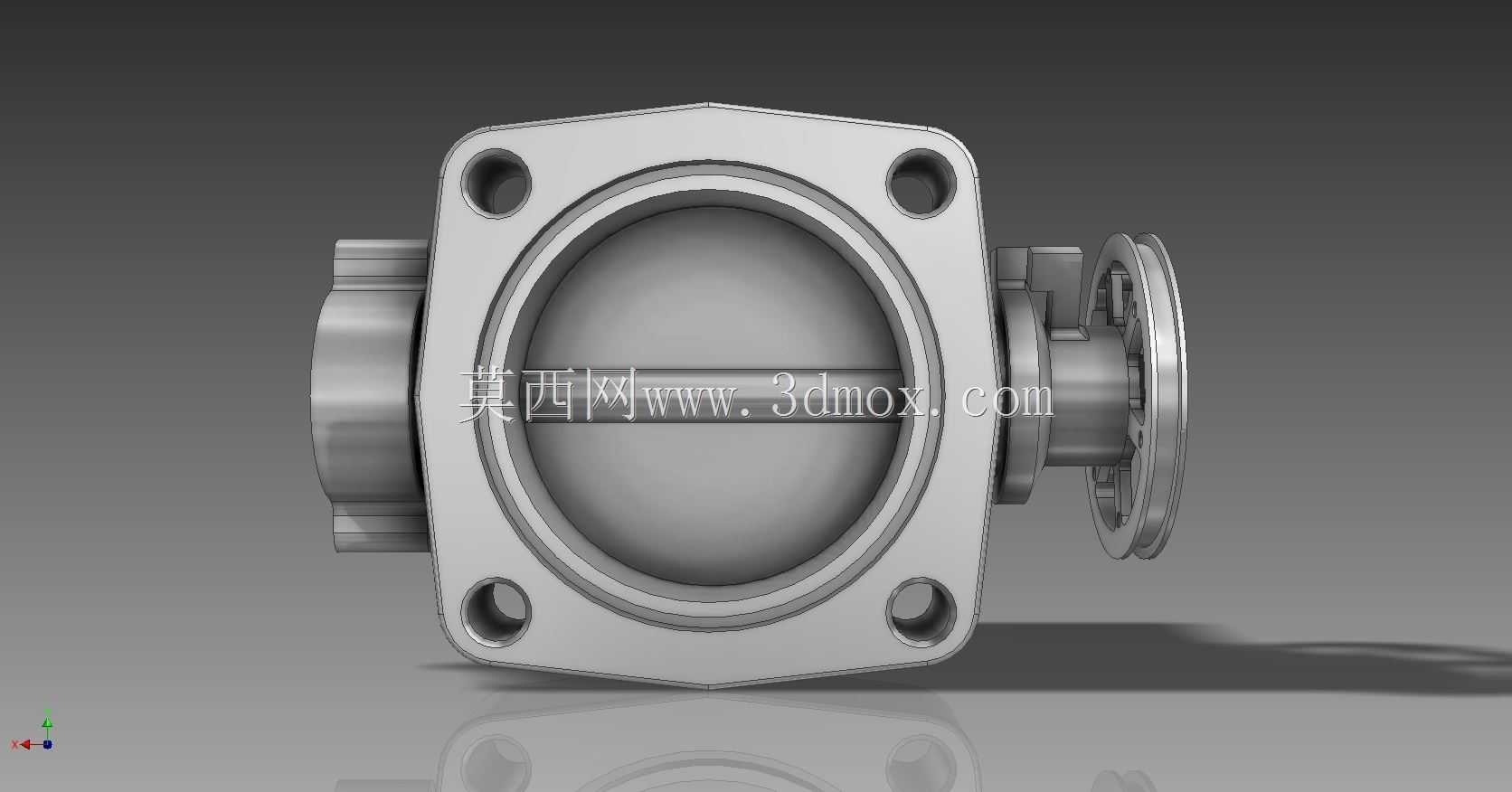

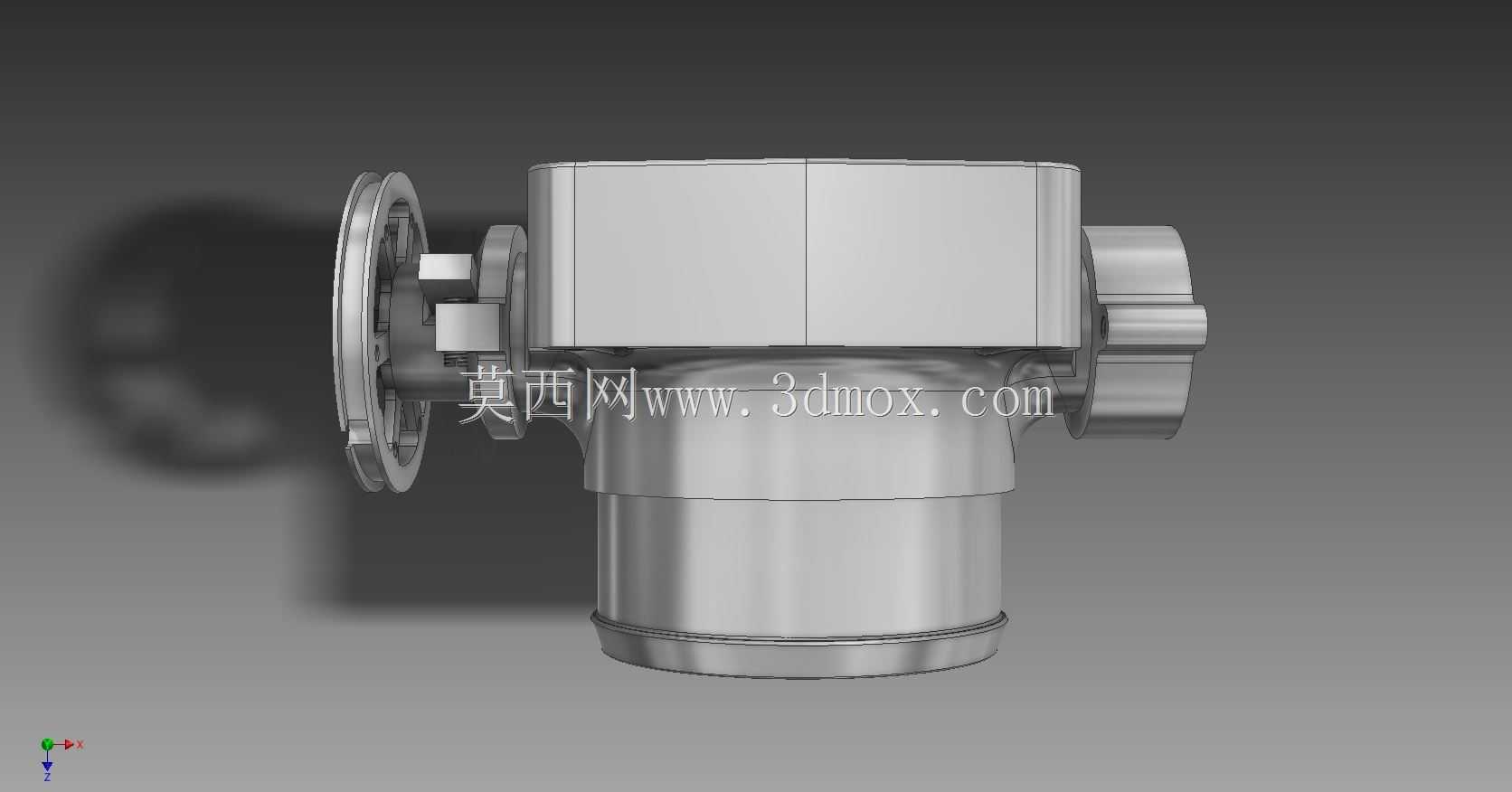

节气门作为汽车动力进气系统的核心控制部件，主要应用在燃油车及部分混动车型的进气通路中，承担着控制发动机进气流量的关键作用，是衔接空气滤清器与进气歧管的核心枢纽，直接决定发动机不同工况下的进气量供给，匹配喷油量形成符合空燃比要求的可燃混合气，支撑发动机从怠速到满负荷全工况的动力输出需求。这款节气门结构在设计过程中，优先围绕进气通路的密封性、阀片转动的顺畅性做核心考量，整体采用一体化压铸的铝合金壳体作为主体结构，既保证壳体的结构强度，满足进气负压、管路震动带来的受力要求，也通过铝合金材质的轻量化特性降低部件整体重量，适配乘用车前舱的轻量化布局需求。壳体的大口径端为进气接入侧，匹配对应规格的进气软管卡接位，边缘设置的环形凸台结构可以提升软管连接的抱紧力，避免高负压工况下出现管路脱开、漏气的问题；另一侧的法兰对接面设置了均匀分布的安装孔位，可直接与进气歧管的对接端面通过螺栓紧固，密封面预留的密封槽可以加装密封胶圈，杜绝接合面的漏气隐患，保证进气计量的准确性。侧面的阀片驱动端预留了执行机构的安装接口，可适配拉线式或电子驱动式的执行结构，阀片采用圆形蝶阀结构，转动轴与壳体的配合位置设置了耐磨衬套，既降低转动过程中的摩擦阻力，也避免长期使用出现轴孔磨损导致的漏气、卡滞问题。在安装边界的设计上，这款节气门的整体外轮廓充分考虑了乘用车前舱的紧凑布局需求，壳体侧面的凸起结构避让了周边的线束、管路布置空间，安装孔位的中心距、法兰面的对接尺寸完全适配对应排量车型的进气歧管接口标准，不需要额外做转接结构就可以完成装配。在功能特性上，这款节气门的阀片开启角度可以从全闭的怠速位置到90度全开位置线性调节，全闭位置的限位结构可以保证怠速工况下的旁通进气量匹配怠速转速要求，全开状态下的通路截面积可以满足发动机最大转速下的进气流量需求，不会出现进气节流导致的动力损失；壳体内部的流道做了顺滑的过渡处理，没有突兀的台阶或锐角结构，可以降低进气过程中的气流阻力，减少进气紊流对进气流量传感器计量精度的干扰，让进气过程更顺畅，提升发动机的动力响应速度。
