变向叶片结构压缩机轮三维设计

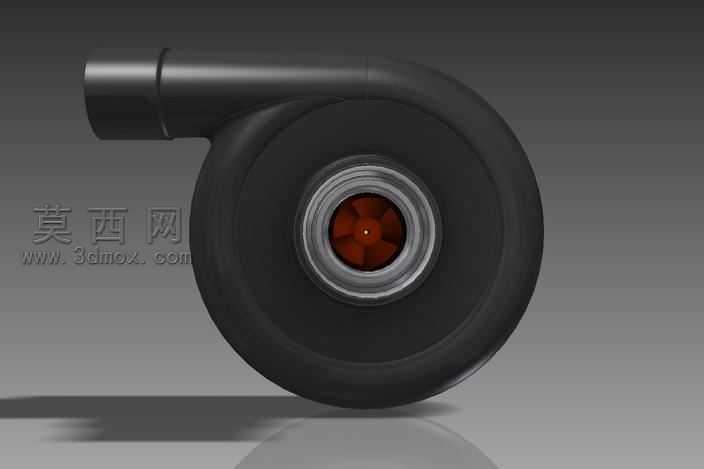

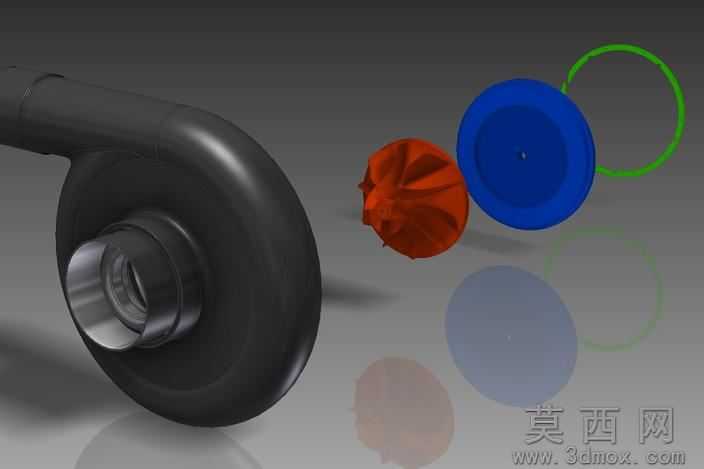

本作品为压缩机核心转动部件压缩机轮的三维设计成果，建模过程围绕叶片特殊变向结构展开，全程规避常规螺旋扫掠类工具的成型逻辑，针对叶片非等距、非连续螺旋的变角度走向，采用多截面曲面拟合、引导线逐段约束的建模方式完成主体轮廓构建。首先完成轮盘基体的回转特征建模，精准控制轮毂安装位的同轴度公差，预留与主轴配合的轴孔结构，轴孔内壁做阶梯式限位设计，保证装配时的轴向定位精度。叶片部分逐根提取截面轮廓线，每一段叶片的进出口安装角单独做参数约束，匹配流体在压缩腔道内的流向变化需求，避免常规螺旋叶片易出现的气流对冲问题，叶片与轮盘衔接位置做平滑圆角过渡处理，消除应力集中风险，提升部件高速转动下的结构强度。渲染环节针对不同部件分配差异化材质：轮盘主体采用哑光黑色工程塑料材质，模拟玻纤增强复合材料的表面质感，轮毂金属配合面做镀铬高光金属材质，还原机加工金属表面的反光特性，配套的密封环、端盖等附属零件分别赋予蓝色工程塑料、绿色橡胶密封圈材质，通过材质区分清晰展现各部件的装配层级关系。设计过程中重点验证叶片变向结构的曲面连续性，通过曲率分析工具反复调整曲面控制点，保证叶片表面G2连续，减少气流流经叶片表面时的紊流损耗，整体模型完整还原了压缩机轮的装配结构，包含轮体、叶轮、端盖、密封环等全套配合零件，各零件间保留合理的装配间隙，可直接用于装配干涉检查、流体仿真分析等后续工作，为变向叶片类压缩机轮的结构优化、加工生产提供精准的三维数字模型支撑。
