嵌入式面板式货运车厢落锁装置结构设计

这款嵌入式落锁装置主要面向货运挂车、箱式拖车、特种作业车辆的侧舱门、工具箱门、设备检修舱门场景设计，是货运载具舱体密封锁止环节的核心五金部件，日常使用中承担着舱门闭合锁止、防止行驶过程中舱门意外开启、保障舱内货物与设备存放安全的核心作用，适配需要平整外表面、无外凸结构的舱门安装需求，能够避免车辆行驶过程中外凸锁具剐蹭障碍物、降低风阻与磕碰损坏概率。

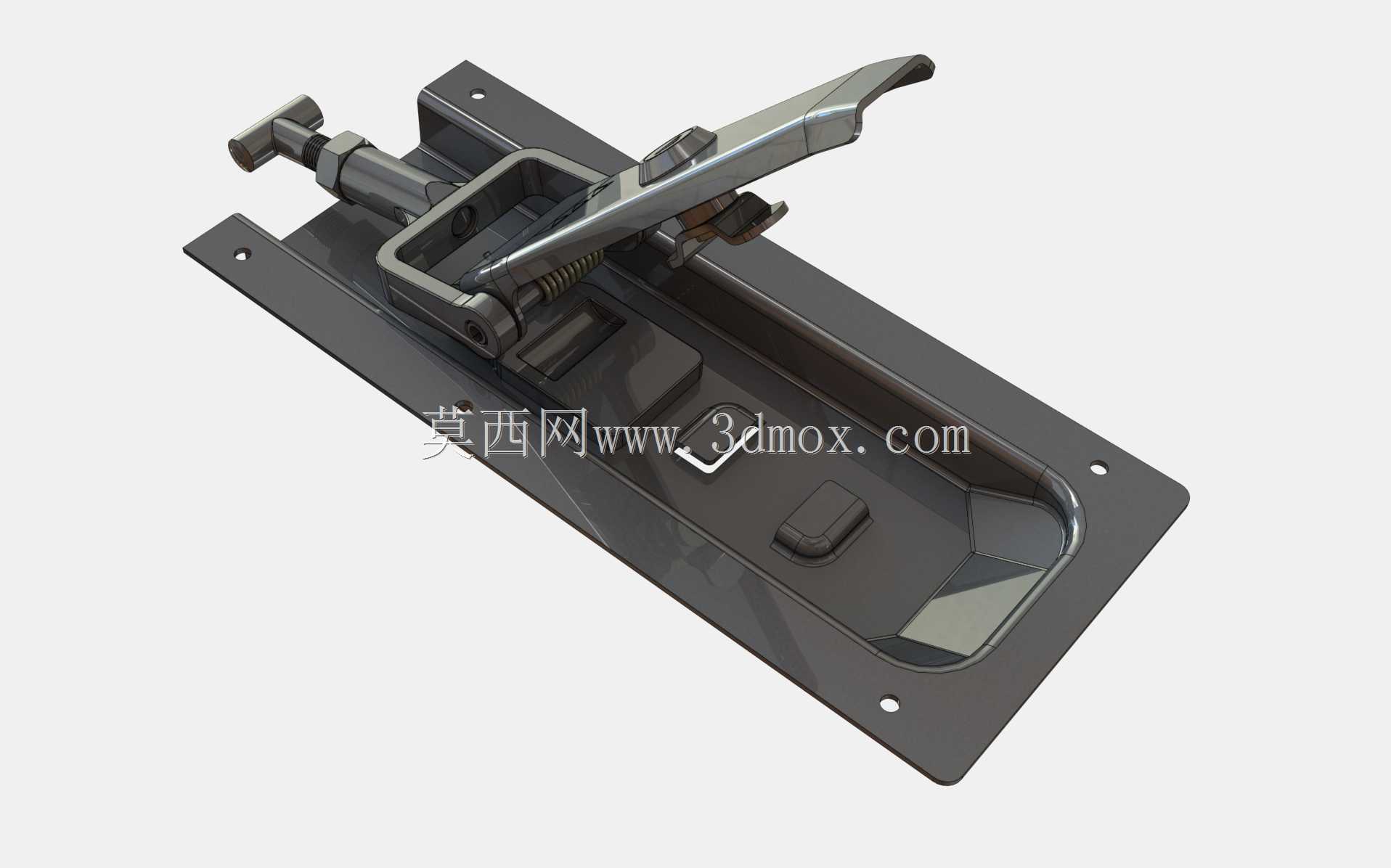

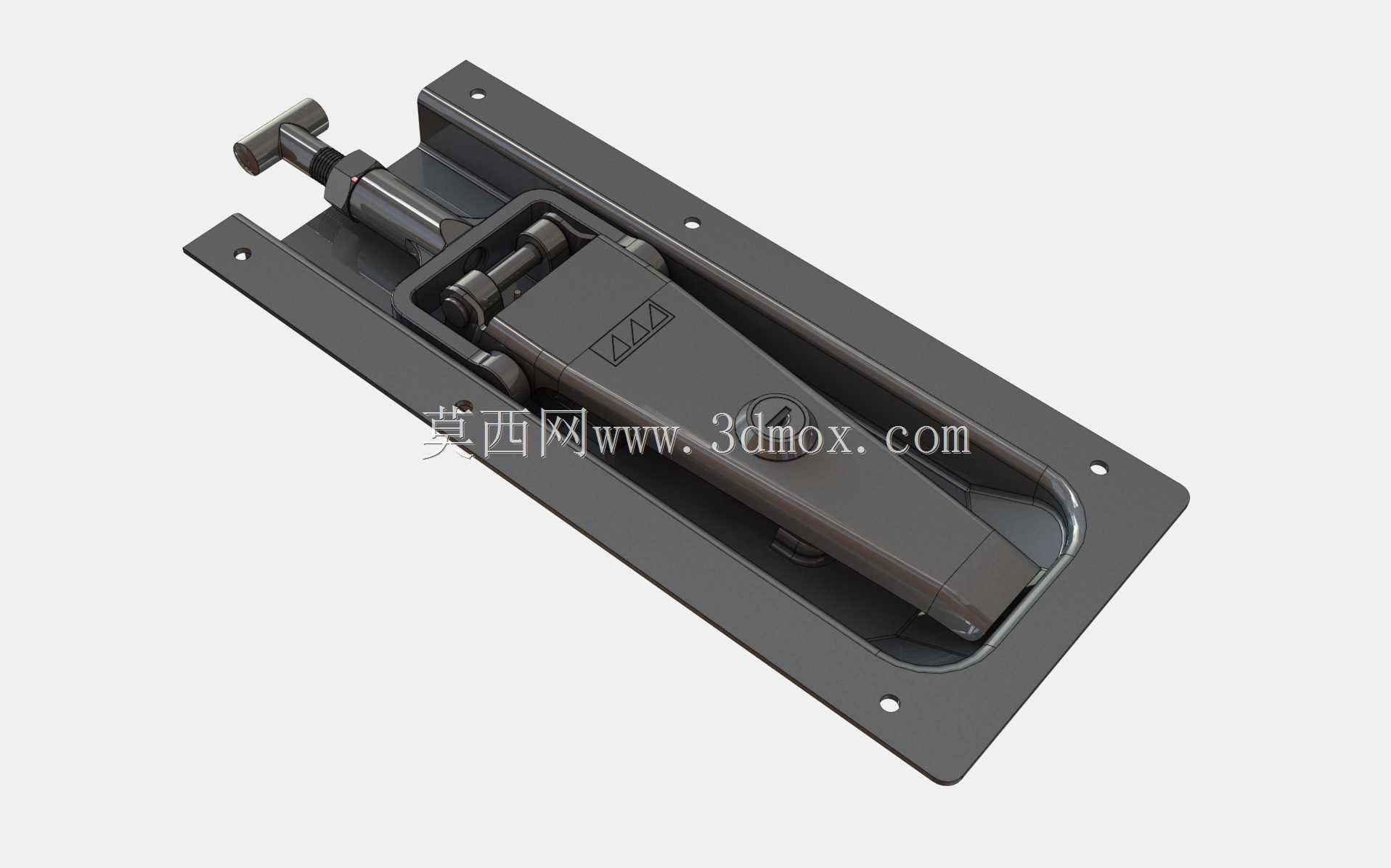

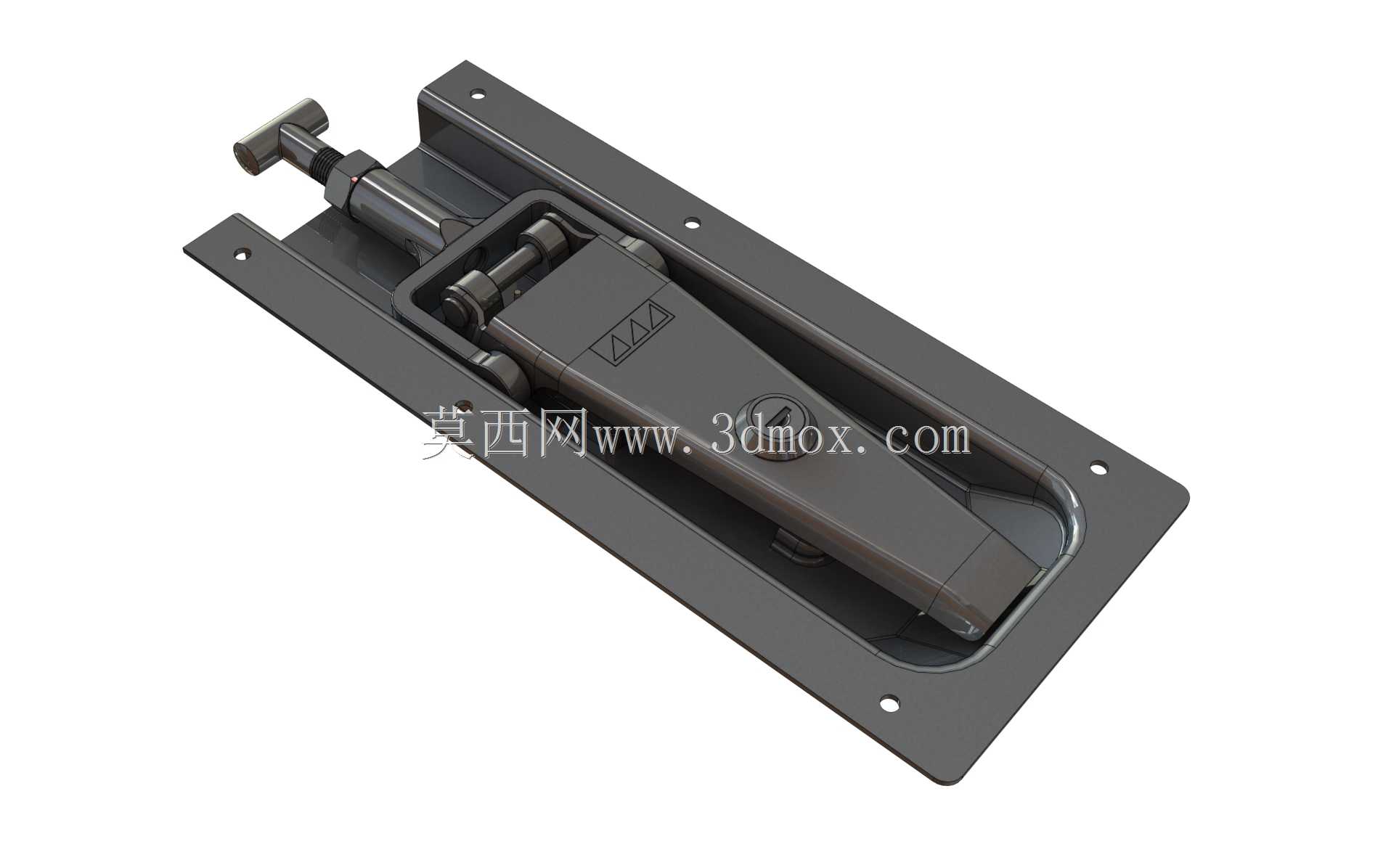

从功能特性来看，该锁具采用按压触发式开启结构，锁体闭合时操作手柄完全嵌入安装面板的凹槽内，整体外表面与安装面齐平，无突出结构；开启时按压手柄端部即可将操作端抬出，扳动手柄可带动内部联动的锁舌结构完成解锁动作，锁止状态下内部连杆机构形成机械死点，可承受较大的侧向冲击力，不会因车辆行驶振动、外力拉扯出现意外解锁的情况，锁体端部预留的调节结构可适配不同厚度的舱门安装间隙，通过调整锁舌伸出长度可适配不同的门框配合公差，保证锁止后舱门贴合紧密无旷量。

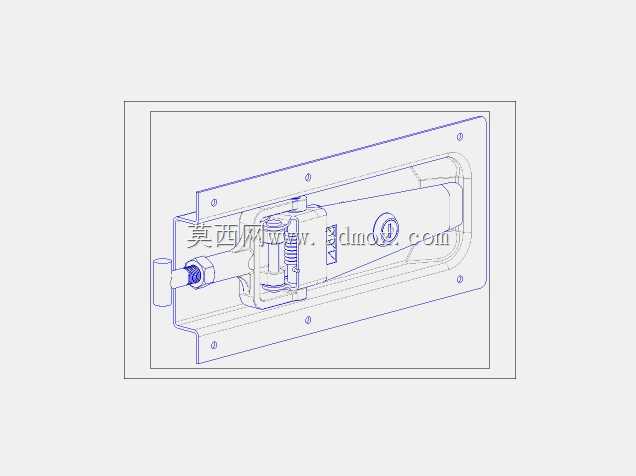

设计思路上，整体采用嵌入式安装的布局逻辑，安装面板为带圆角的矩形钢板结构，四个角预留沉头安装孔，安装后固定螺丝完全沉入面板内不会突出；内部联动结构采用转轴连接的连杆传动，将手柄的扳转动作转化为锁舌的直线伸缩动作，结构传动路径短、机械效率高，长期使用磨损量小，维护成本低；操作手柄表面做了防滑纹理处理，戴劳保手套操作时也能获得足够的摩擦力，不会出现打滑脱手的情况，手柄与面板的配合间隙做了均匀控制，既保证转动顺畅，又能避免灰尘、雨水大量渗入锁体内部。

安装边界方面，该锁具需要在舱门板上开设与安装面板匹配的矩形嵌入槽，安装面板嵌入后背面通过焊接或者螺栓压紧的方式与舱门板固定，安装完成后锁具整体突出舱门表面的高度不超过两毫米，锁体向舱门内侧延伸的结构深度适配常规货运车厢的门板厚度，不会占用过多舱内空间，锁舌的伸缩行程可覆盖常规舱门与门框的配合间隙，适配不同密封胶条厚度的舱门使用场景，安装时无需对舱门主体结构做大规模改动，替换原有同规格锁具时可直接适配原有安装开孔，降低改装与替换的施工成本。
