90度转弯带式输送设备结构设计

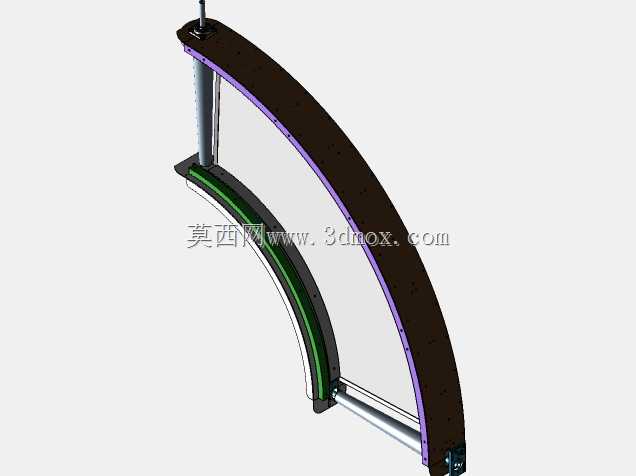

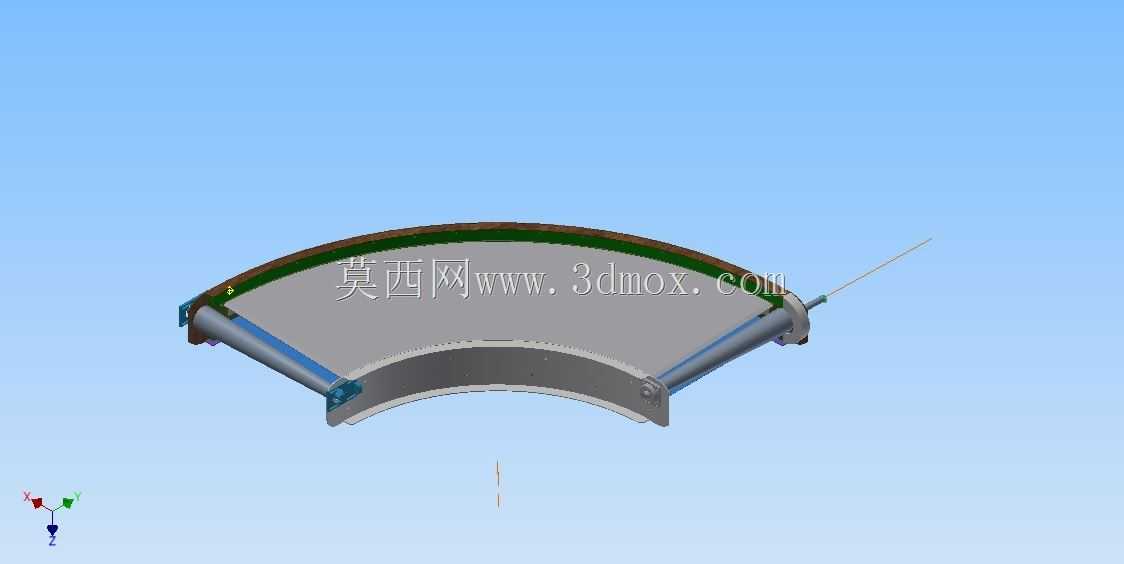

这款90度转弯带式输送设备，主要应用于生产车间流水线布局转向、仓储物流分拣线转角衔接、电商包裹分拣系统转向节点、食品包装生产线工位流转等场景，能够在有限的厂房空间内完成物料输送方向的90度平顺转向，无需额外设置多台直线输送设备接驳，有效缩减生产线占用的场地面积，优化车间整体布局的流畅性。设备实际用途是承接上游直线输送段送来的各类箱装、袋装、规整块状物料，以恒定带速将物料平稳转向后输送至下游输送线或加工工位，避免物料在转角位置出现卡顿、掉落、堆积的问题，保障整条输送链路的连续运转。在功能特性上，该转弯输送机采用弧形机架结构，两端配置适配转弯半径的传动滚筒，机架内侧沿弧形轨迹设置密集的支撑托辊，保证输送带在转弯运行过程中始终保持张紧状态，不会出现跑偏、褶皱、侧边磨损的问题；输送带采用适配转弯工况的专用弧形带面，边缘做耐磨封边处理，运行过程中带面与托辊贴合紧密，可承载一定重量的规整物料，输送过程平稳无明显抖动，不会造成物料表面刮损。设计思路上，这款设备围绕紧凑布局、平顺转向的核心需求展开，整体采用对称式弧形结构设计，两端的传动滚筒轴线呈90度夹角布置，机架采用折弯成型的金属型材拼接，保证整体结构刚性的同时控制设备自重，机架下方预留标准安装脚座，可直接与地面或配套支架固定，也可根据现场布局需求调整安装高度；设备两端的接驳位置做了平齐化处理，可直接与同宽度的直线带式输送机无缝对接，无需额外制作转接溜槽或接驳导板，减少物料转接过程中的落差，避免易碎物料出现磕碰损伤。外形尺寸与安装边界方面，该转弯输送机的转弯半径适配常规中小型生产线的布局需求，整体外轮廓为90度扇形结构，两端接驳段的宽度与常规直线输送机宽度匹配，安装时仅需预留对应扇形区域的场地空间，设备外侧预留传动端的维护空间，内侧无突出结构，可紧贴车间立柱或其他设备布置，不会造成场地空间的浪费；设备底部的安装脚座设置长条形调节孔，可在安装时微调设备的水平位置与角度，降低现场安装的对位难度，适配不同现场的安装公差。
