Z型爬坡挡边带式物料提升输送结构

　　该输送结构采用低位水平接料、倾斜爬升、高位水平卸料的Z形布置，主要解决车间内物料从地面作业区向较高设备入口、料仓或包装工位连续转运的问题。设备在散料加工、食品包装、五金件分拣、塑料粒子输送、冲压件流转等场景中较为常见，尤其适合进料端空间受限而卸料端需要保持一定高度的生产线。下部水平段可承接人工投料、振动盘供料或前段流水线来料，物料进入皮带后随倾斜段提升，到达上端后沿水平段输出，能够减少多级转运输送带来的落差和粉尘外溢。

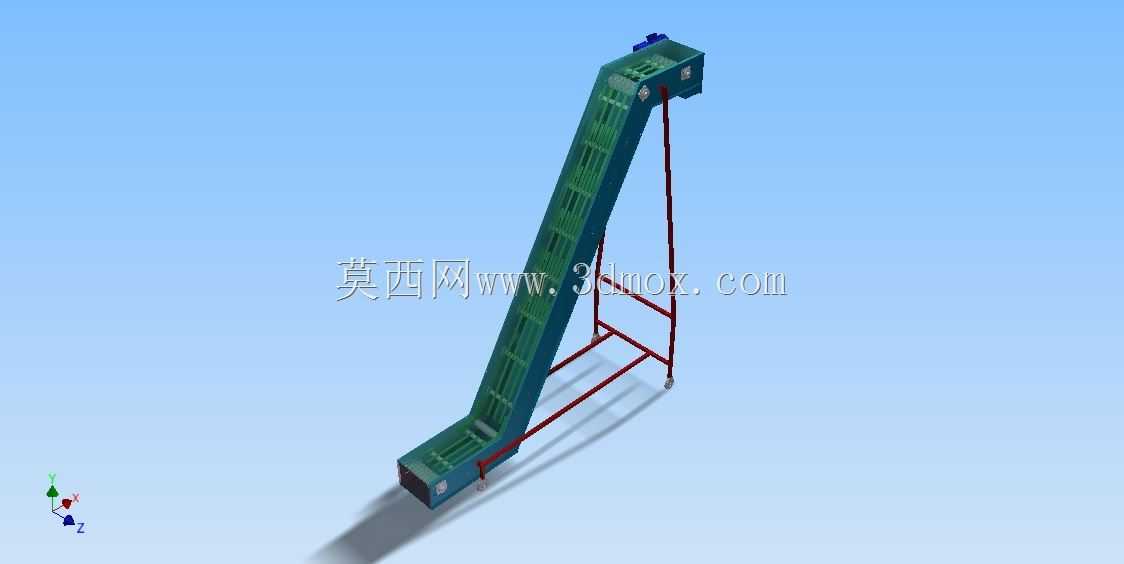

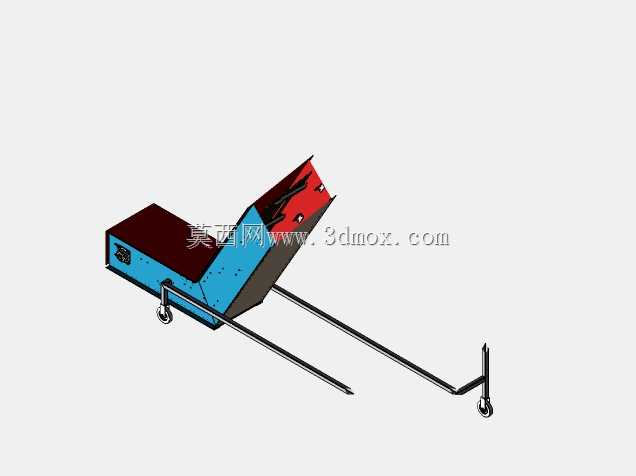

　　从结构组成看，主体包含头尾滚筒、倾斜段机架、下部接料段、上部卸料段、挡边输送带、支撑腿、横向连接杆、张紧机构及驱动安装位置。皮带表面设置挡边或隔板，可在较大倾角下限制物料下滑、滚落；对于颗粒状、小块状或规则小型工件，挡边能够形成独立承载区间，使提升过程更稳定。倾斜段两侧采用封闭式或半封闭式侧板，既可以约束物料运行轨迹，也能增强机架整体扭转刚度。红色支架为独立支撑结构，斜向立柱与底部横撑共同承担提升段载荷，支脚位置预留调节和固定边界，便于现场根据地坪误差找平。

　　设计思路上，该设备并非单纯把普通皮带机抬高，而是围绕进料高度、卸料高度、输送倾角和占地长度进行折衷。倾角过小会增加设备长度，过大则普通平皮带无法可靠携带物料，因此采用Z形过渡段配合挡边带，在有限平面尺寸内实现较大提升高度。下部水平段为物料进入提供缓冲，避免物料刚落上皮带就处于爬坡状态；上部水平段则使卸料方向更易与后续设备对接，也为头部滚筒、清扫器和护罩布置留出空间。机架杆件采用型材或焊接框架组合，节点位置尽量与滚筒、托辊、支撑腿重合，以减少悬臂受力。

　　外形边界方面，模型呈现明显的长、高、窄特征：设备沿输送方向占据主要长度，垂直方向由底部支脚延伸至高位机头，侧向宽度主要由皮带宽度、两侧机架和护板决定。安装时需重点核对下部进料端与上游设备的高度差、上部卸料点与下游料口的水平距离，以及倾斜段后方检修空间。头部驱动区应预留滚筒拆装和张紧调节位置，尾部需考虑皮带张紧行程及清扫维护。支撑腿落点应避开地面线槽、风管和操作人员通道，设备周边还需设置电气接线与急停安装边界。

　　在三维建模和选型校核时，应关注皮带宽度与物料粒度的匹配、挡边高度与单次承载量的关系、倾斜角度与物料安息角的关系，以及机架在满载工况下的挠度。滚筒直径、托辊间距和支撑腿跨距会直接影响皮带运行稳定性；若输送工件存在尖锐边缘，还需在进料段增加缓冲托板或导向结构。整体模型结构清晰，适合作为Z型爬坡输送设备的方案布局、机架设计和产线对接参考。
