带十吨桥式行车的重型钢结构厂房

　　这套结构方案面向需要在室内完成重型工件吊装、转运与组对作业的生产车间，常见于金属结构件预制、重型机械装配、钢材下料中转以及检修工段。厂房沿长度方向布置多排承重钢柱，柱顶通过屋架与纵向系杆连成整体框架，屋面与侧墙预留檩条及围护板安装位，内部净空被充分释放，没有多余的中间支撑遮挡作业动线。

　　横跨厂房两侧柱列上方架设一台额定起重量十吨的桥式起重机，大车沿柱顶牛腿上的轨道纵向行走，小车带动起升机构沿主梁横向移动，吊钩可覆盖轨距以内的绝大部分地面区域。工件从一端进料后，可直接由行车吊运至划线、拼装、焊接或检验工位，完成工序后再吊向发货区，避免了叉车在狭窄通道内反复倒运长料、重件的麻烦，也降低了地面转运对地坪承载的要求。

　　建模时先按工艺需求确定跨度、柱距与轨顶标高，再反推柱子截面、牛腿构造和屋架形式。立柱采用格构式或焊接H型钢思路，柱脚落在整片混凝土地坪对应的基础范围内，地脚锚栓位置与柱底板开孔保持一致；柱间支撑、屋面水平支撑和系杆共同传递纵向水平力，保证吊装冲击和制动荷载下框架不产生过大侧移。行车梁与牛腿的连接、轨道压板间距、车挡位置以及检修安全距离都在三维中逐一核对，防止车轮运行与柱撑、管线、围护构件发生干涉。

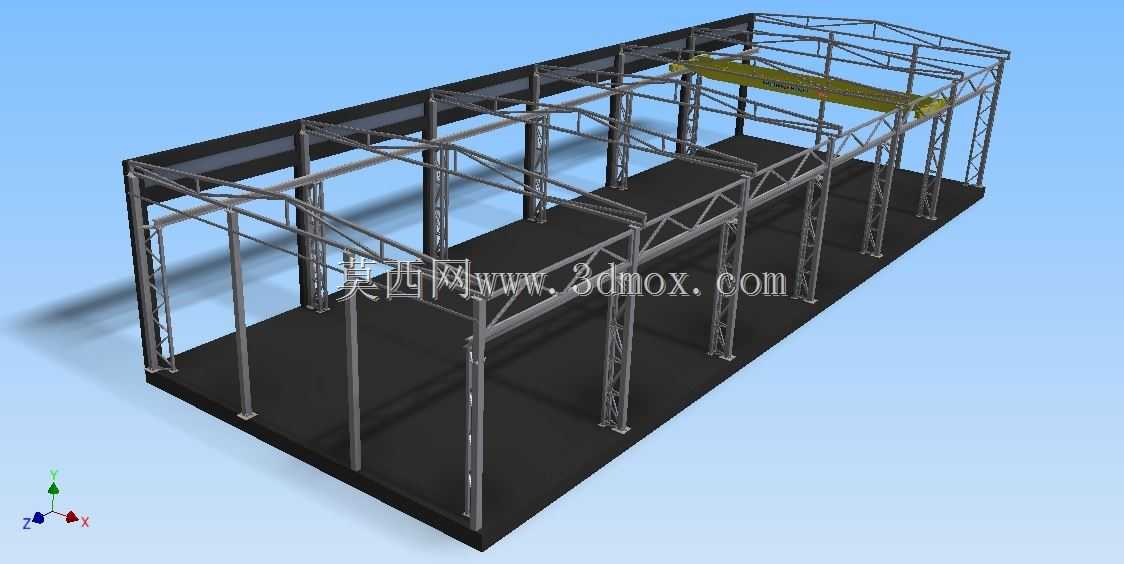

　　外形上整体呈长条形敞开钢框架，黑色底板代表厂房地坪与基础边界，银灰色杆件区分柱、梁、支撑和屋架，黄色桥式行车醒目地悬挂于轨顶。安装边界方面，需重点控制两侧轨道的平行度与标高差，柱顶纵向中心线要成直线，屋架起拱值符合受力要求；厂房两端留出大车缓冲与检修空间，侧墙开口、门洞宽度与吊物回转半径相匹配，行车极限位置距山墙和设备基础保留安全间隙。通过三维装配，可以直观检查杆件相贯、螺栓操作空间、起升高度与工件最大轮廓之间的关系，为后续详图深化、土建设计提资和现场吊装顺序安排提供清晰依据。
