反射件级进弯曲切割冲压模具结构

这套级进弯曲切割模具主要应用于五金反射类零部件的规模化连续冲压生产场景，适配高速冲床的自动化连续作业需求，可在单次条料送进过程中完成多道冲压工序，无需中途转序或人工干预，能够大幅提升反射类五金件的生产效率与成型一致性，降低人工操作带来的精度误差与安全隐患，广泛适用于小家电反光配件、灯具反射结构件、电子设备金属反射片等产品的批量加工场景。

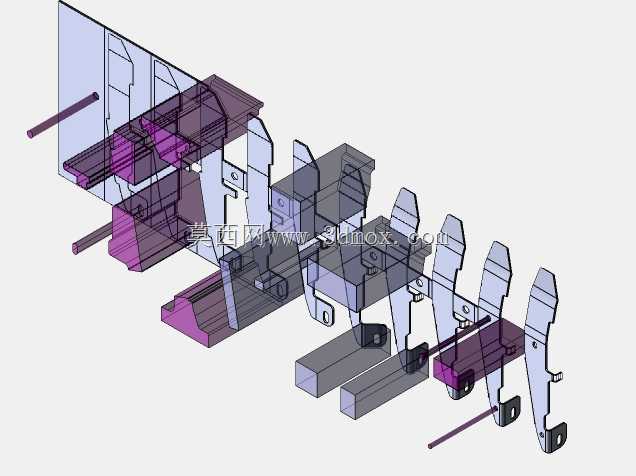

从实际用途来看，该模具针对带多道弯曲结构、局部切割成型要求的反射类五金件设计，可依次完成条料的冲裁定位、局部废料切除、多工位分步弯曲、成型件落料等全流程工序，最终输出符合尺寸与形位公差要求的成品反射件，出料端自带倾斜导料结构，可将成型后的工件自动导出至接料区域，适配自动化生产线的连续流转需求。

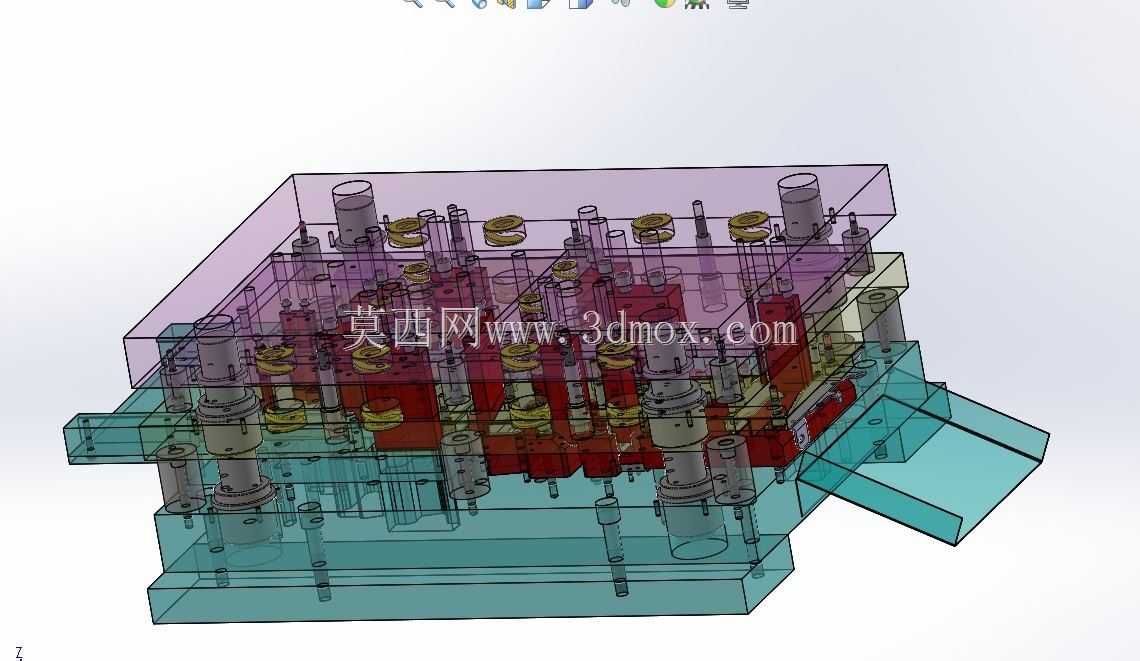

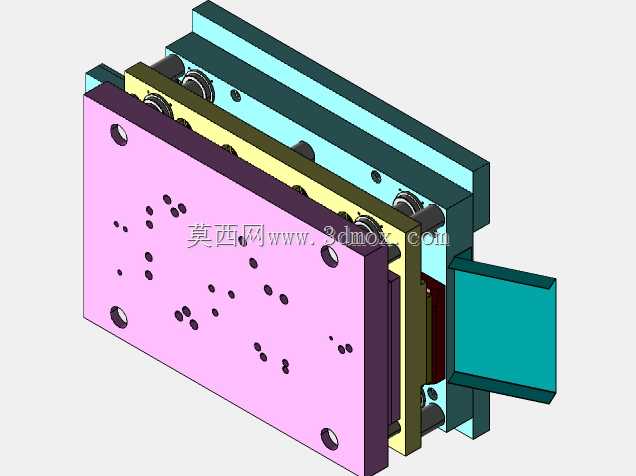

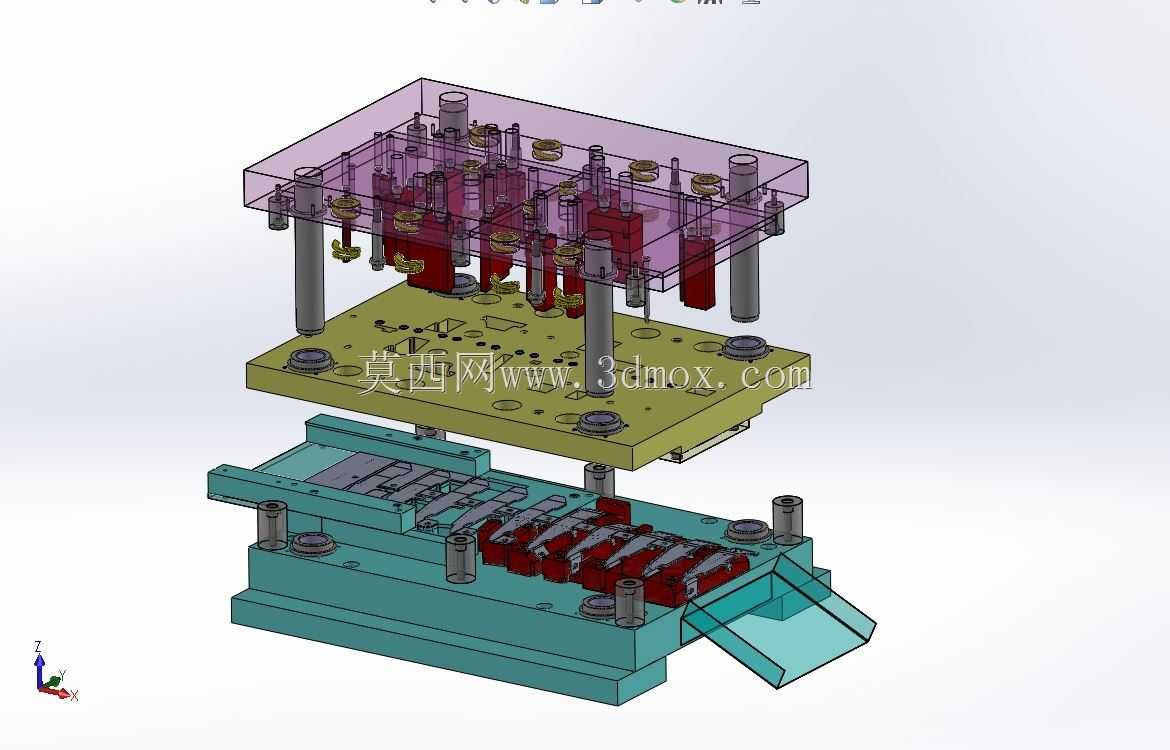

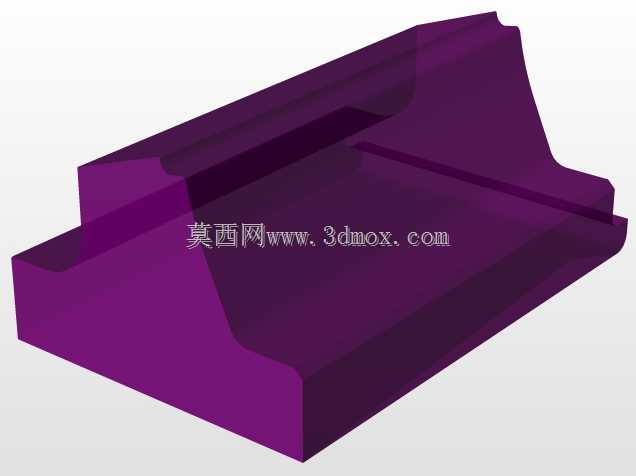

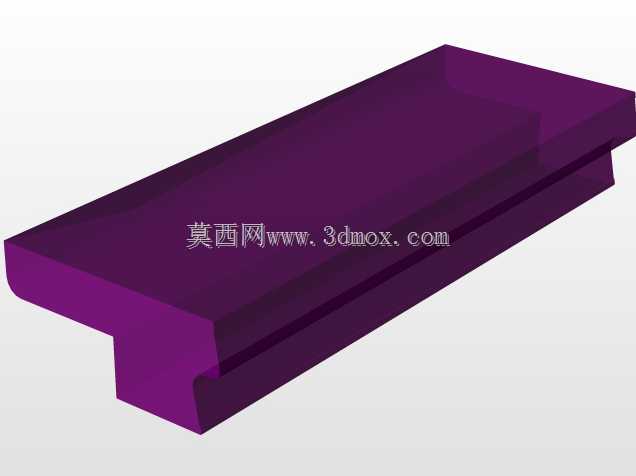

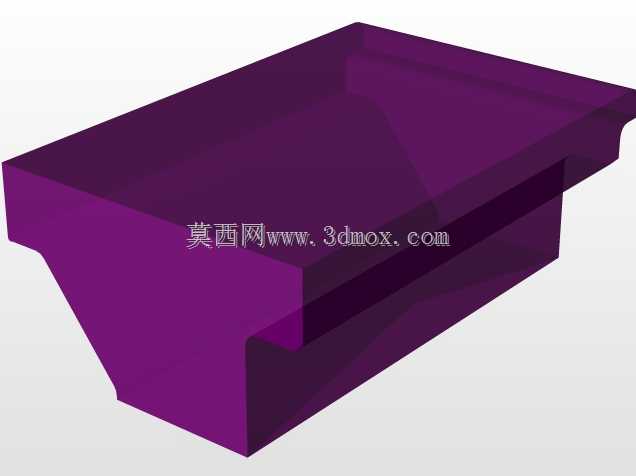

在功能特性上，该模具采用三层模架结构设计，上层为上模安装层，集成了冲裁凸模、弯曲凸模、导正销与弹性卸料组件，透明防护结构可直观观察内部凸模的运行状态，便于日常调试与异常排查；中间层为卸料板与凹模板组件，承担条料压紧、工序成型的核心作用，表面分布的定位孔与导套配合保证各工位的对位精度；下层为下模基座，集成了弯曲凹模、落料孔、顶料组件与导柱导向结构，整体导向采用高精度导柱导套配合，保证上下模合模时的同轴度，避免长期冲压出现的精度偏移。

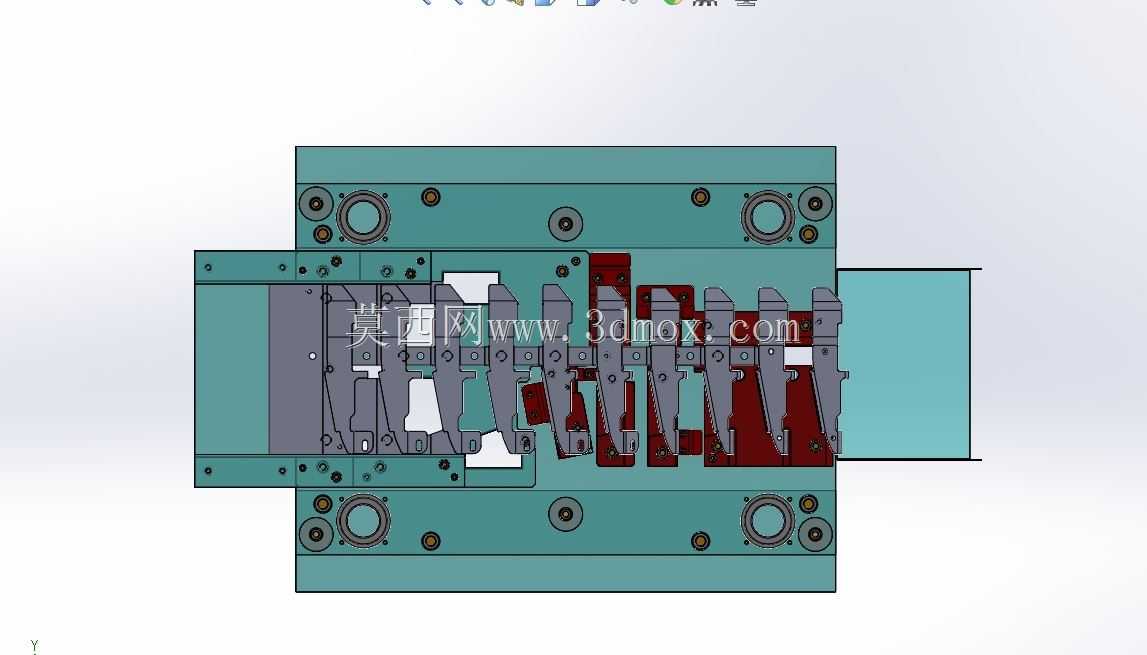

设计思路上，该模具遵循级进模的工位排布原则，将冲裁、弯曲、切割工序按加工顺序沿条料送进方向依次排布，将成型力较大的弯曲工序设置在模具中部区域，保证模架受力均衡，避免偏载导致的导柱磨损；弹性卸料组件采用均匀分布的弹性元件，保证条料在冲压过程中受力均匀，不会出现翘曲变形；针对反射件的表面质量要求，成型工位的凸凹模工作表面做了抛光处理，避免冲压过程中在工件表面留下压痕，影响反射面的使用效果。

从安装边界来看，该模具上下模安装面为标准平面对接结构，上模柄适配常规冲床的滑块安装孔尺寸，下模基座的安装槽位与固定孔位符合通用冲床的工作台安装标准，整体闭合高度适配中小吨位高速冲床的参数范围，模架外形方正，周边预留了足够的安装调试空间，导柱的伸出长度保证开模状态下上下模不会出现脱开偏移，送料方向的进料端预留了条料导向装置的安装位置，可搭配自动送料机实现无人化连续生产，各组件的装配间隙经过合理设计，既保证运动顺畅无卡滞，又能控制冲压过程中的窜动误差，保证长期批量生产的精度稳定性。
