重卡拖挂用组合式后尾灯结构设计

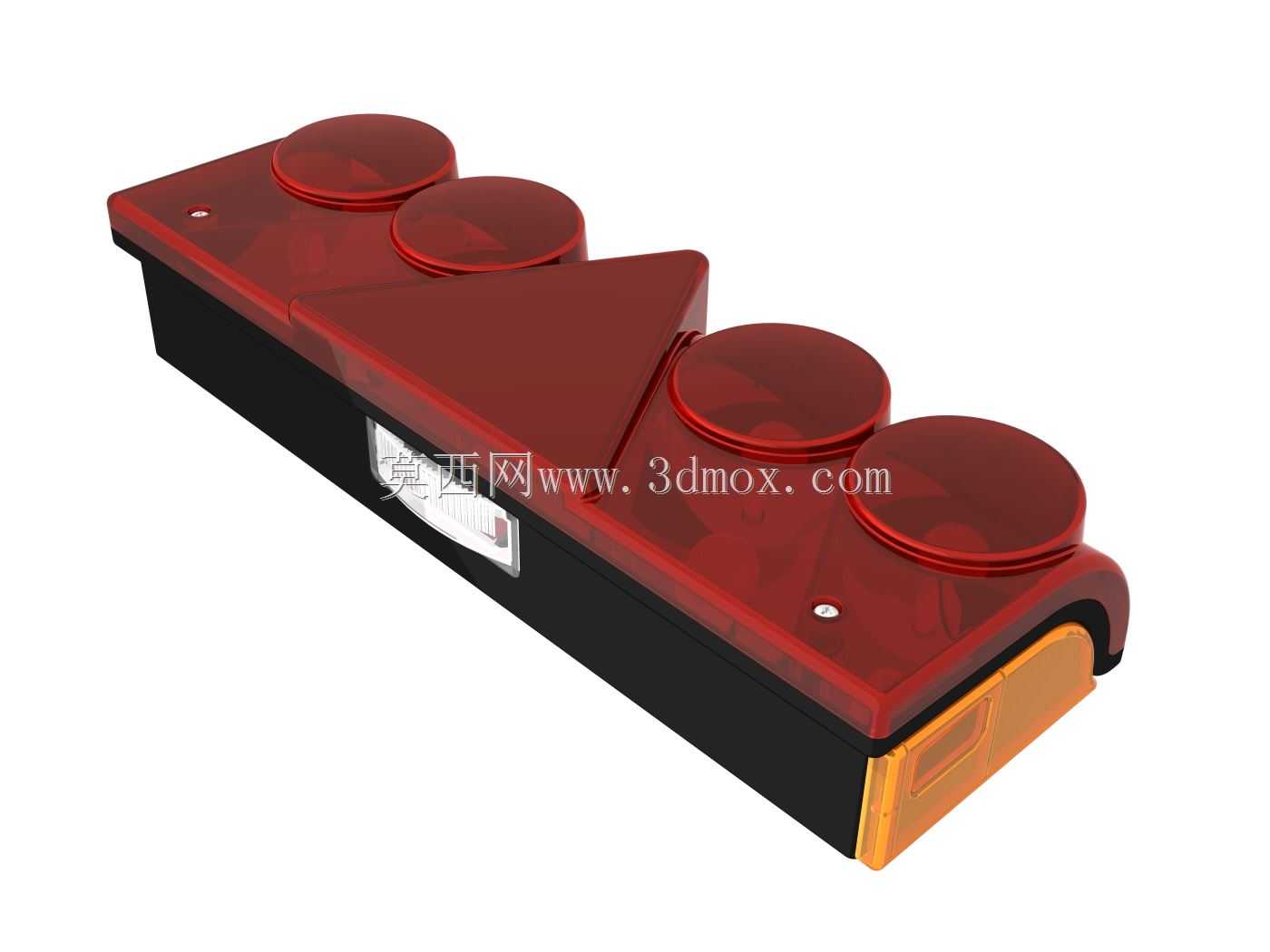

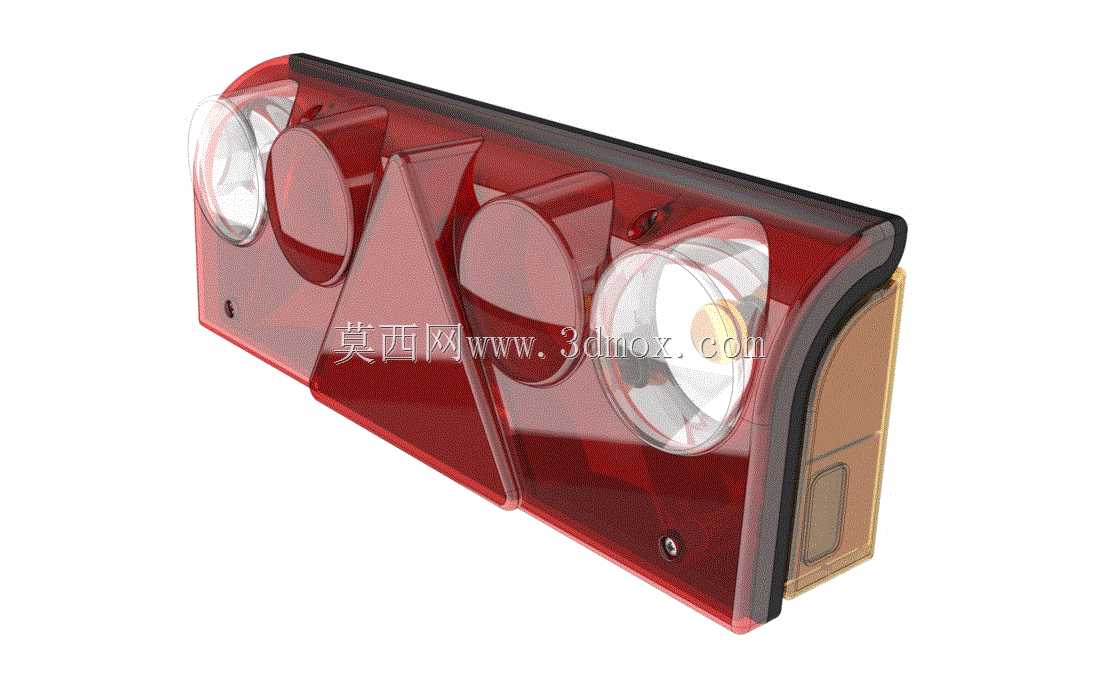

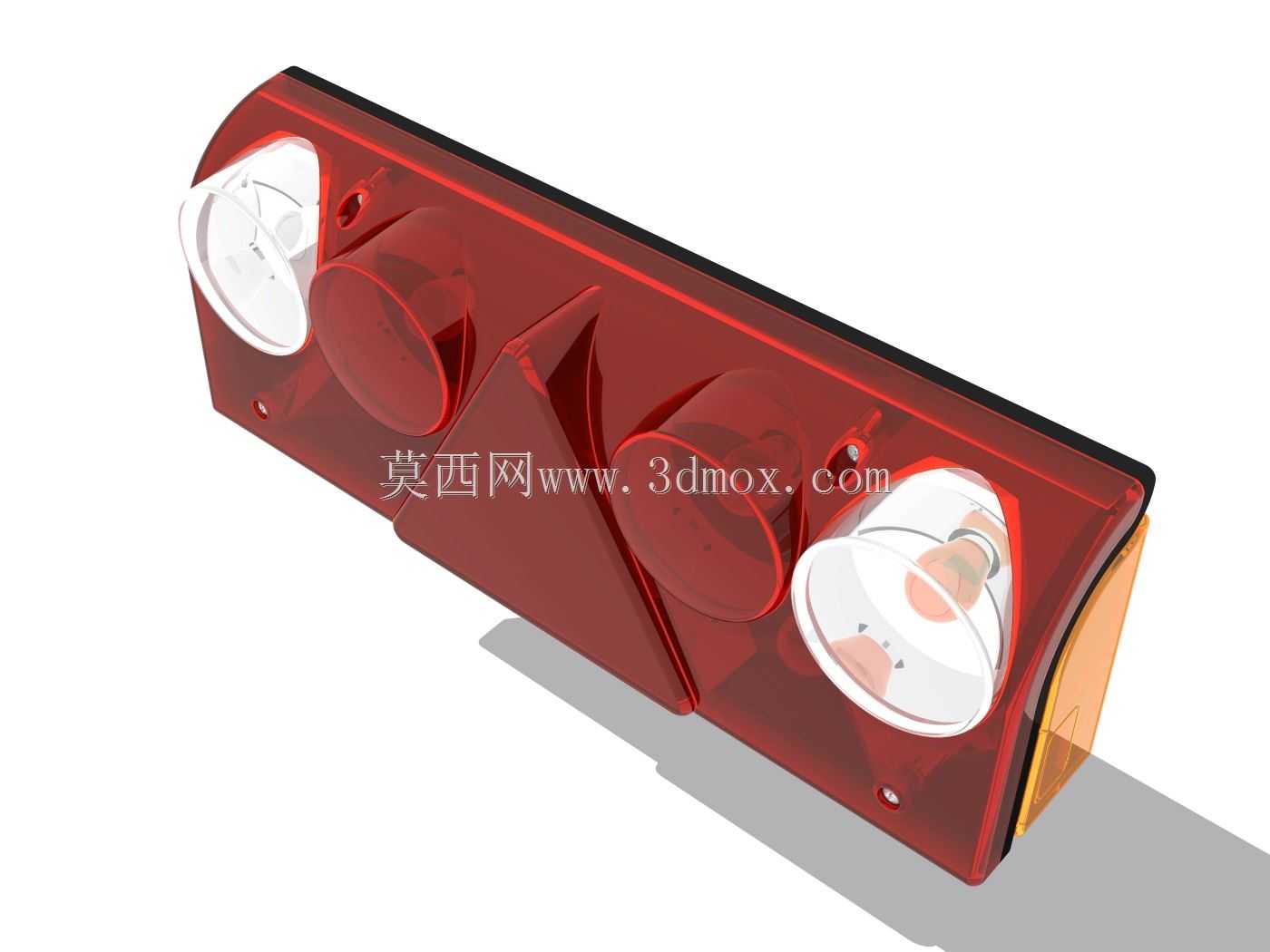

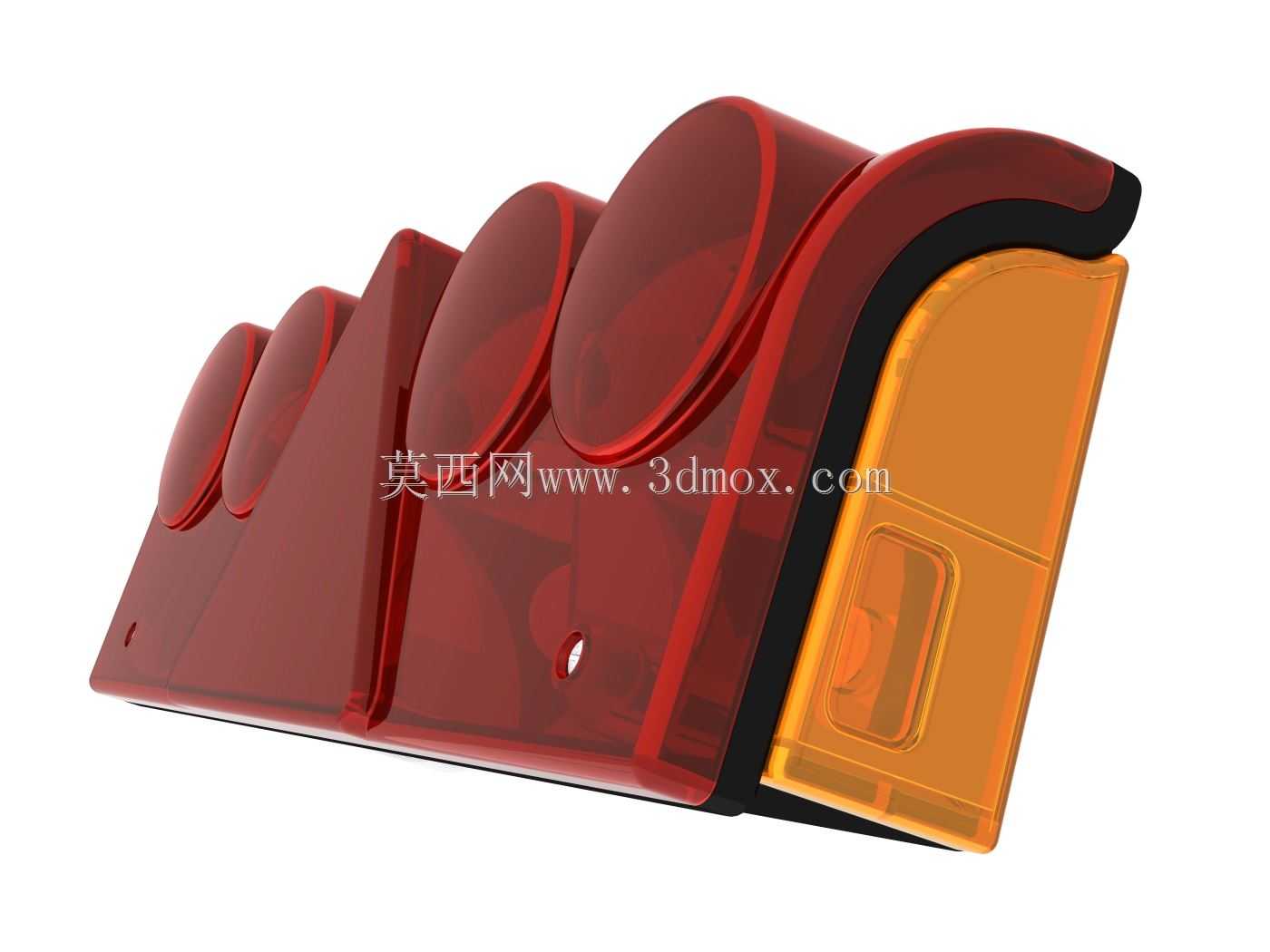

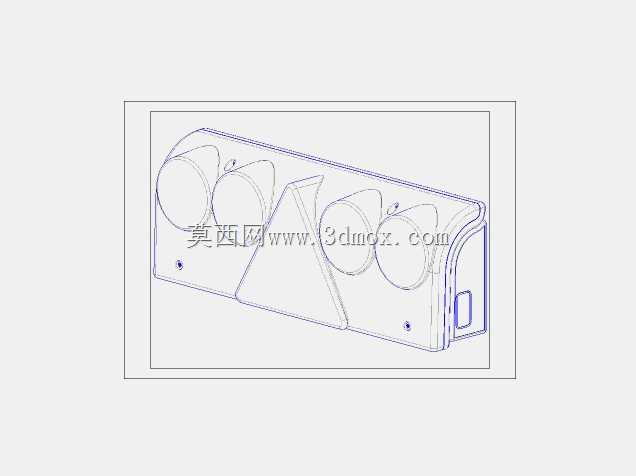

这款组合式尾灯主要面向重型货运卡车、拖挂挂车的尾部照明与信号指示场景，是道路货运车辆被动安全系统的核心组成部件，承担着车辆行驶过程中制动提示、转向示位、夜间示宽、倒车照明的多重功能，能够在雨雾、夜间等低能见度工况下，为后方车辆提供清晰的车辆位置、行驶状态信号，有效规避追尾、剐蹭等道路安全事故，适配长途干线物流运输、工程渣土转运、港口短倒拖运等多场景下的商用车辆使用需求。从功能特性来看，该款尾灯采用多灯腔集成式布局，将制动灯、转向灯、示宽灯、倒车灯的光学腔体整合在同一壳体内部，不同功能的灯组通过内部遮光结构实现光路隔离，避免不同功能灯光串扰导致的信号误判；外侧灯罩采用耐候性工程塑料注塑成型，表面做硬化耐磨处理，能够抵御行驶过程中飞石冲击、紫外线老化、低温脆裂以及洗车高压水流的侵蚀，内部灯腔设置有导水排水结构，避免长期使用过程中内部积水起雾影响灯光透射效果。在设计思路上，这款尾灯充分考虑商用车的使用工况，整体采用楔形贴合式造型，安装面与卡车尾部的安装曲面完全匹配，壳体边缘设置有整圈密封胶条安装槽，装配后能够实现IP67级别的密封防护，适配车辆户外露天停放、高频次冲洗的使用需求；灯组内部的反光碗采用抛物面优化设计，能够将光源光线按照法规要求的角度范围投射出去，在满足照明信号亮度要求的前提下，尽可能降低光源功率损耗，适配商用车24V车载供电系统的电压特性。从安装边界来看，该款尾灯整体为横向长条形布局，背部设置有两个对称的螺栓安装点位，安装孔位间距匹配主流重卡、拖挂车尾部的预装支架尺寸，无需额外改装支架即可实现直接替换安装；壳体侧面预留有标准化的线束接插件插口，能够与车辆原有线束接口直接对插，不需要破线改装，大幅降低后期维修更换的操作难度；灯具整体厚度控制在合理范围，安装后不会超出车辆尾部的外廓边界，避免车辆转弯、倒车过程中尾灯与障碍物发生磕碰损坏，同时灯罩外侧的黑色包边结构能够在发生轻微剐蹭时吸收部分冲击能量，保护内部光学结构不受损伤。
