直列六缸柴油发动机缸体结构设计

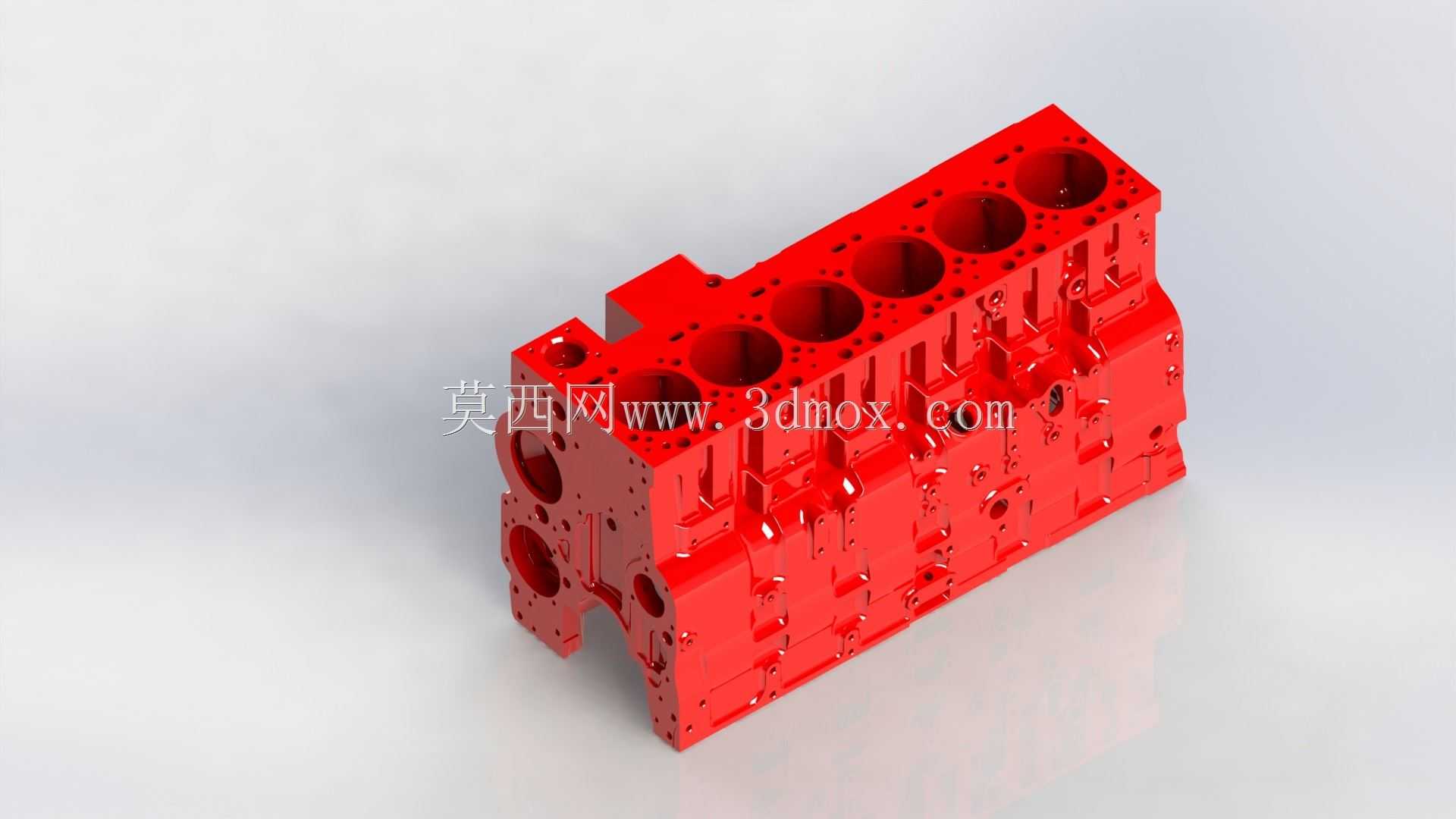

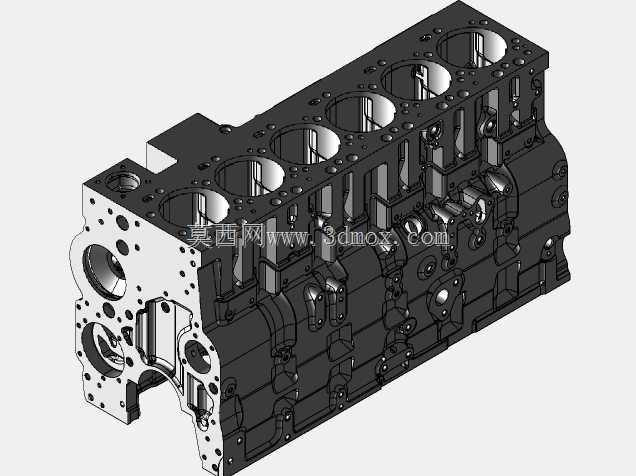

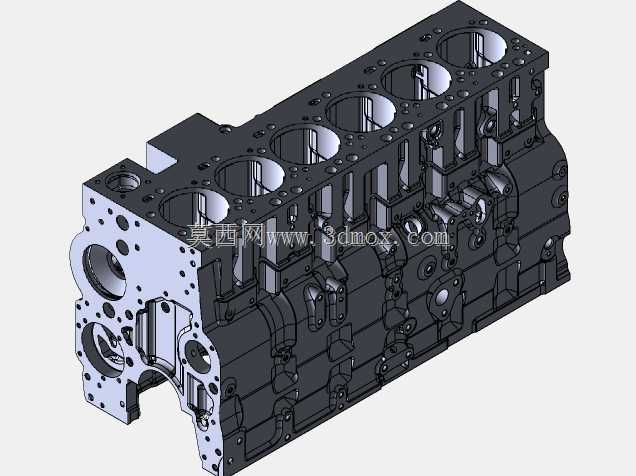

这款直列六缸发动机缸体是内燃机动力总成的核心承载基体，主要适配重型商用车、工程机械、大型农用机械以及固定式发电机组的动力配置场景，是大排量高扭矩动力输出的核心基础部件。作为整台发动机的装配骨架，缸体需要为曲柄连杆机构、配气机构、冷却润滑系统、燃油供给系统的所有零部件提供精准的安装定位基准，同时还要承受燃烧做功过程中产生的高温高压冲击、活塞往复运动的交变载荷以及曲轴旋转的惯性力，对结构强度、刚度和尺寸精度都有极高的要求。从设计思路来看，这款缸体采用直列六缸的排布形式，相比V型排布结构更紧凑，加工工艺性更好，六缸依次做功的点火间隔均匀，动力输出平顺性优异，能有效降低运转过程中的振动与噪声。缸体整体采用一体式铸铁铸造结构，上部预留六个同轴排列的气缸安装腔，腔体内壁设计有珩磨网纹结构，既可以保证活塞环的密封性能，又能储存少量润滑油降低摩擦损耗；下部设计有分体式曲轴箱结构，搭配多道主轴承座为曲轴提供稳定的旋转支撑，主轴承盖采用定位销与缸体主体精准配合，保证曲轴运转的同轴度要求。在功能集成设计上，缸体内部铸造成型了连通的冷却水道与润滑油道，冷却水道环绕每个气缸腔布置，能将燃烧过程中传递到缸壁的热量通过冷却液循环带走，避免缸体出现过热变形；润滑油道则连通主轴承、凸轮轴轴承、活塞冷却喷嘴等位置，为所有运动摩擦副提供持续的压力润滑，减少部件磨损。缸体的外侧设计有多个附件安装面，可分别安装机油泵、水泵、发电机、起动机、机油滤清器、燃油分配轨等外围附件，所有安装面的平面度与安装孔位位置度都经过精密设计，保证附件装配后的密封性能与运行稳定性。在安装边界设计上，缸体的底部预留了与油底壳配合的密封法兰面，前端面预留正时齿轮室的安装定位结构，后端面预留飞轮壳与变速箱的连接接口，两侧设计有发动机悬置的安装凸台，可通过悬置软垫将整机固定在设备机架上，所有连接部位的螺栓孔位置、凸台强度都经过载荷校核，能承受整机运转过程中的冲击载荷，避免出现连接松动或结构开裂的问题。
