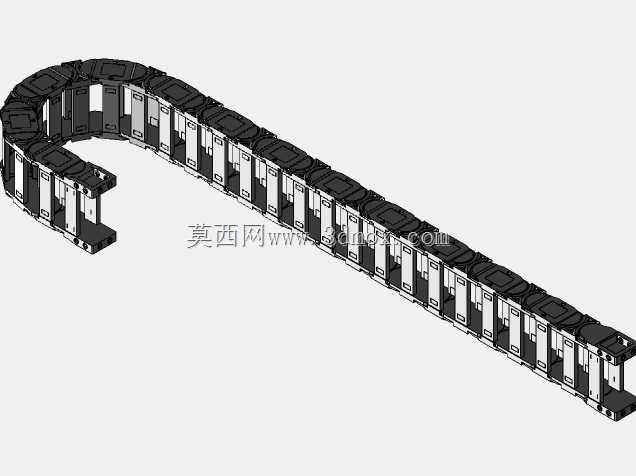

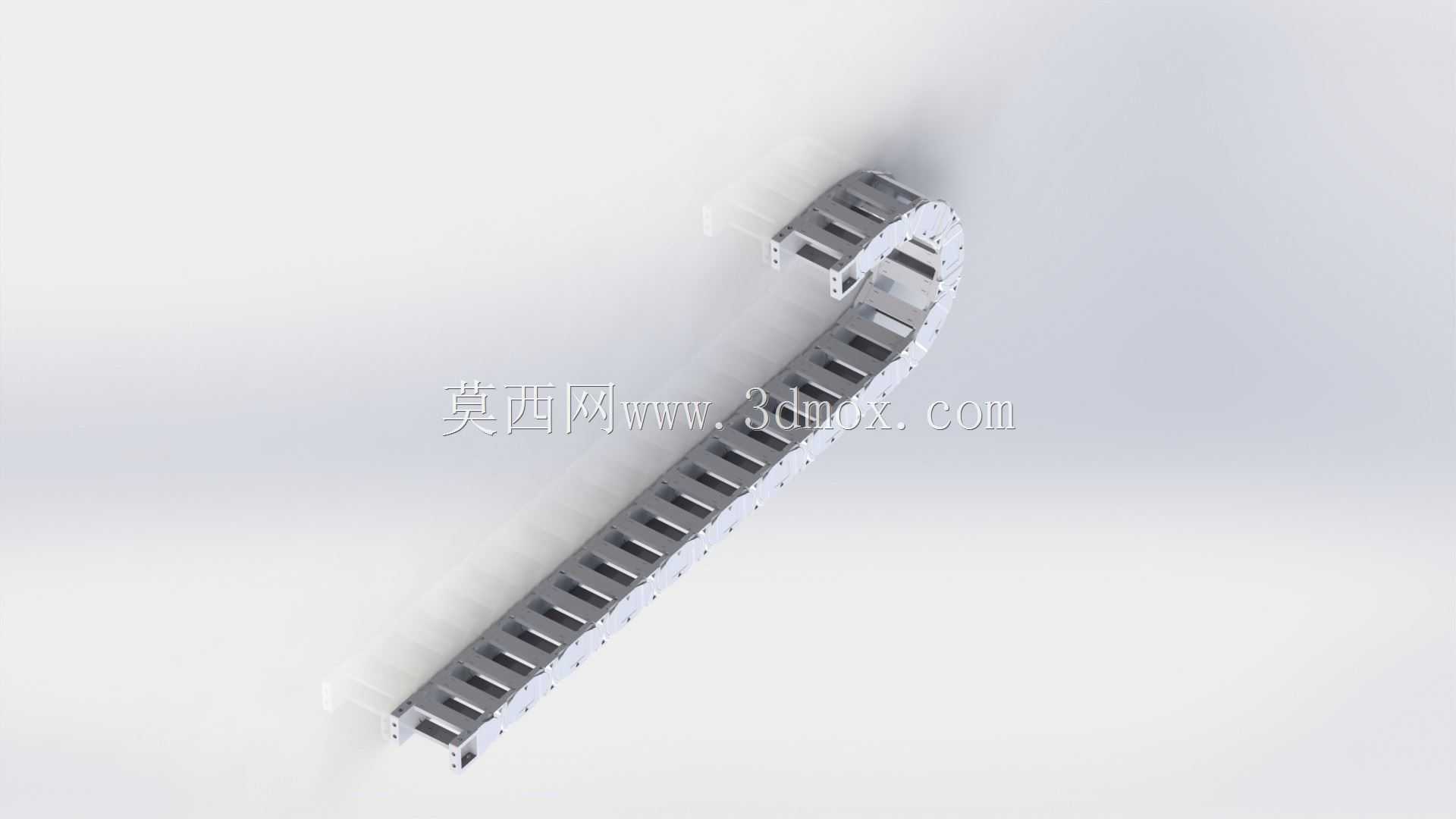

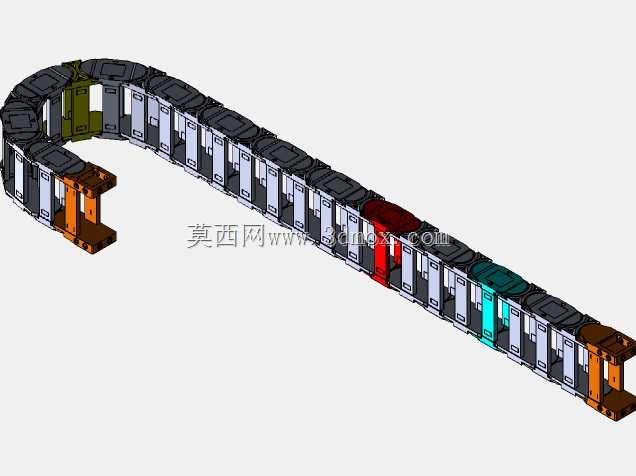

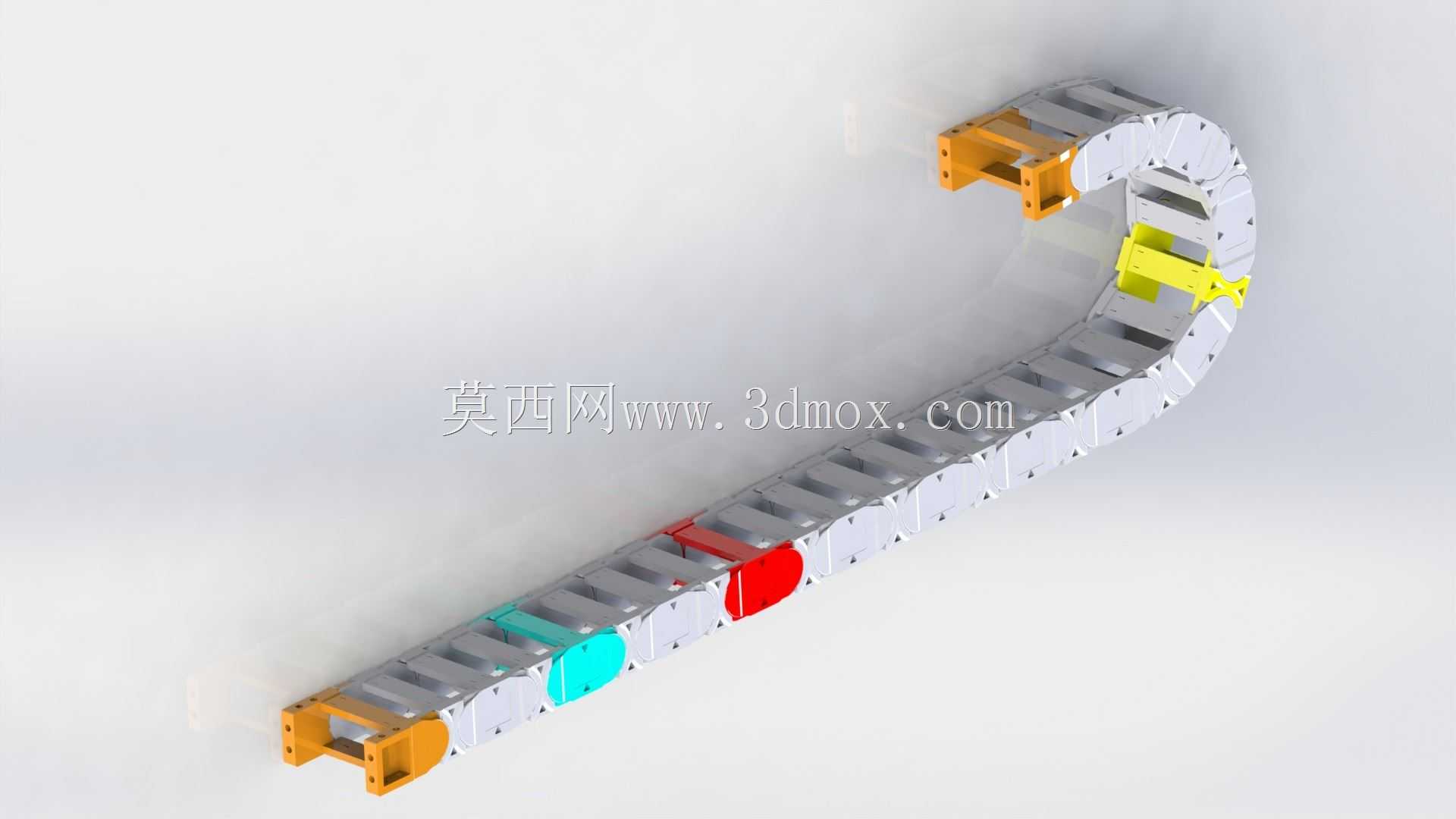

工业设备用弯曲型钢制拖链结构设计

这款钢制拖链结构主要应用于各类工业生产场景中的线缆、油管、气管等管线防护作业，常见于数控机床、自动化生产线、重型工程机械、物流输送设备等需要往复移动运行的设备单元中，能够在设备部件做往复位移的过程中，对内置的各类管线形成牵引与保护，避免管线在反复弯折、移动过程中出现磨损、拉扯、缠绕、散乱等问题，有效延长管线的使用寿命，降低设备运行过程中的管线故障概率，同时规整设备内部的线路排布，让设备整体布局更整洁，也便于后期的设备检修与管线维护作业。

从功能特性来看，这款拖链采用可弯曲的节段式拼接结构，每一节都可以独立转动，能够根据设备的运行行程需求调整弯曲半径，适配不同的安装空间与移动行程，整体结构具备较高的结构强度，能够承受一定的外部挤压与冲击，适配重载工况下的使用需求，拖链内部可以根据管线的数量与直径设置分隔结构，将不同类型的管线分开排布，避免不同管线之间相互摩擦干扰，运行过程中噪音低、耐磨性能好，往复运行的使用寿命较长，能够适应工厂车间内多粉尘、有少量切削液飞溅的复杂作业环境。

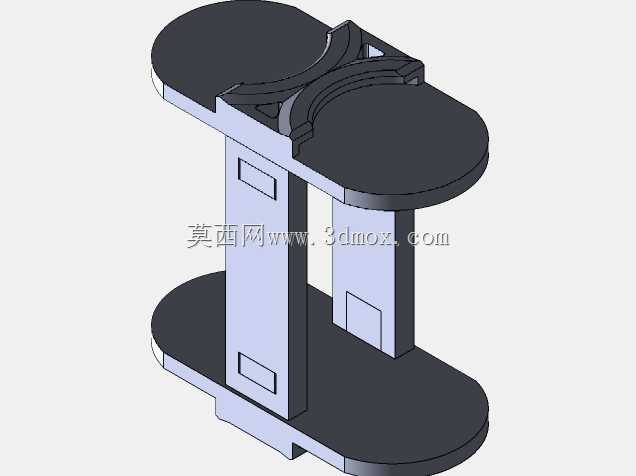

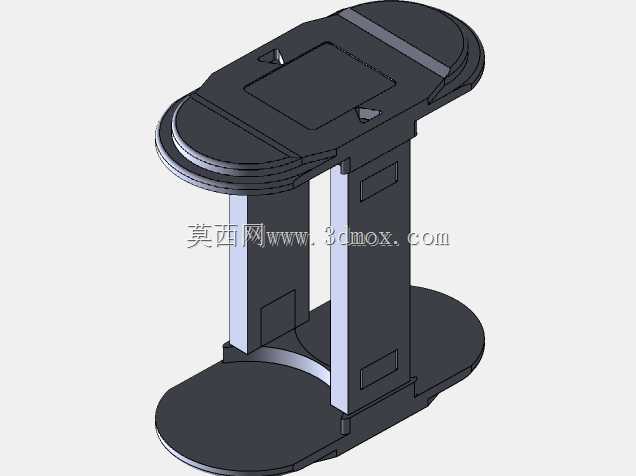

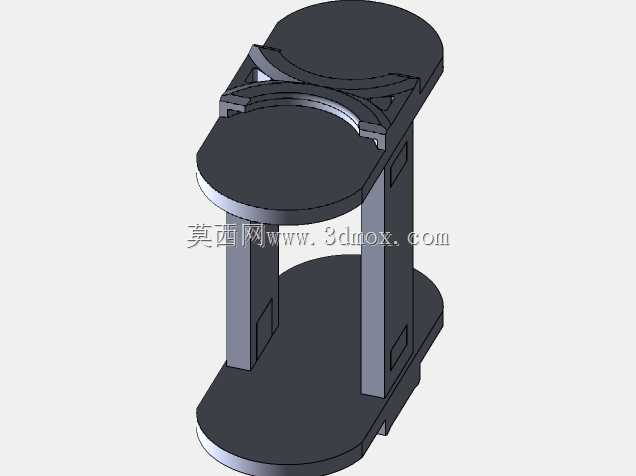

在设计思路上，这款拖链采用模块化的节段拼接方案，每一个链节都采用统一的卡扣式连接结构，无需额外的连接件就可以快速完成拼接与拆卸，当某一节链节出现损坏时，可以单独拆卸更换损坏的节段，无需整体更换整条拖链，大幅降低后期的维护成本；链节的转动部位设置有限位结构，能够限制每一节的最大转动角度，避免拖链弯曲半径过小对内部管线造成过度弯折损伤，同时保证拖链运行过程中的轨迹稳定，不会出现侧向偏移、卡滞等问题；拖链的两端设置有通用的安装连接板，可以通过螺栓直接固定在设备的固定端与移动端，适配多数常规工业设备的安装接口，无需额外定制转接件。

从安装边界来看，这款拖链的整体宽度与内部空腔尺寸经过合理规划，能够容纳多根不同直径的动力电缆、控制信号线以及液压油管、气动气管，安装时需要根据设备的移动行程确定拖链的总长度，预留足够的弯曲段空间，保证拖链在最大行程位置时弯曲半径符合设计要求，不会出现拉扯紧绷的情况，安装固定端与移动端的连接面需要保持平行，避免拖链运行过程中出现侧向扭力，长期运行过程中只需要定期在链节转动部位添加少量润滑脂，就可以保证拖链运行顺畅，降低转动部位的磨损速度。
