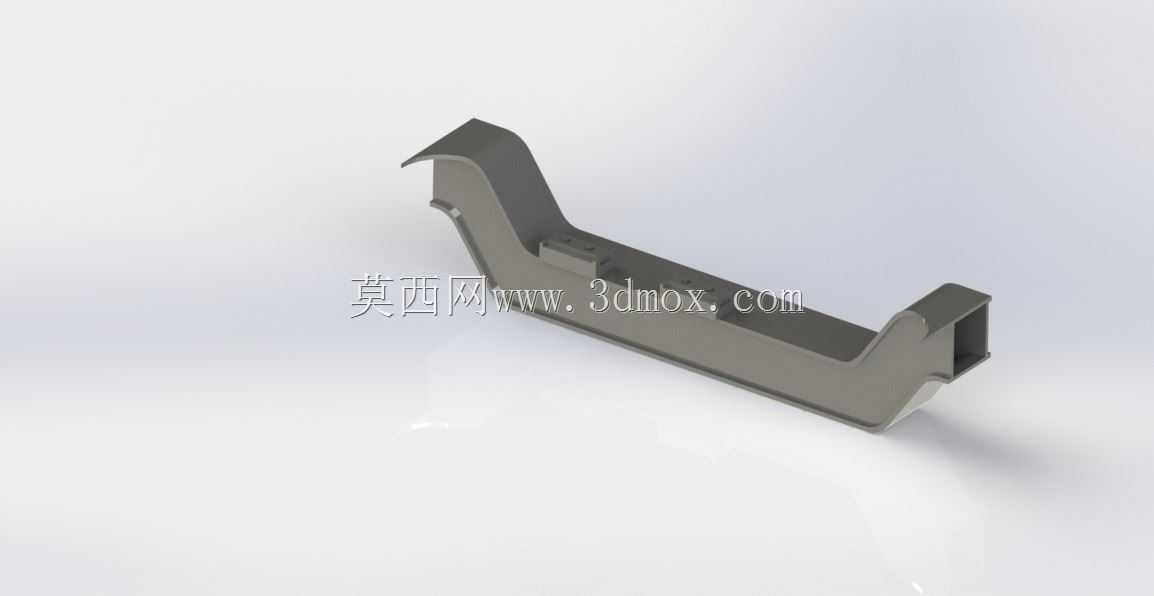

E1250机车转向架导线承载构件

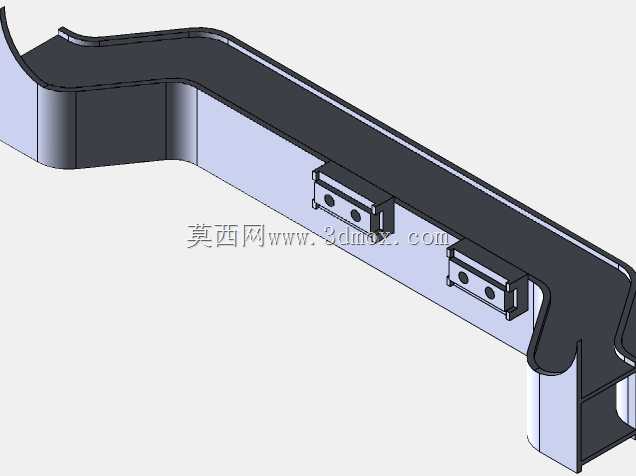

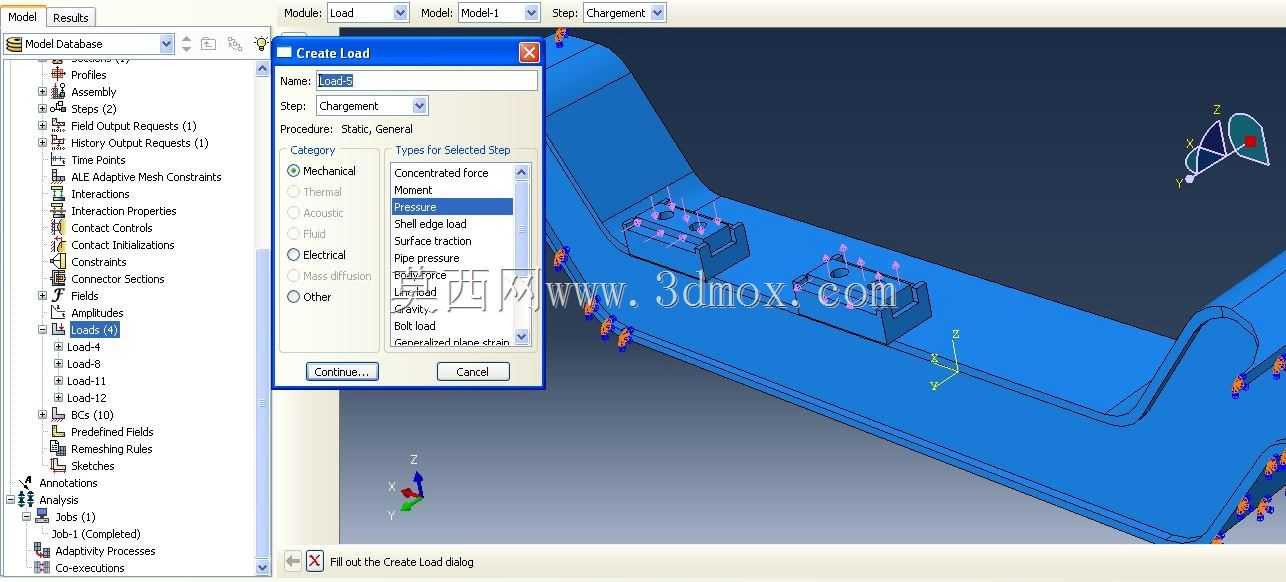

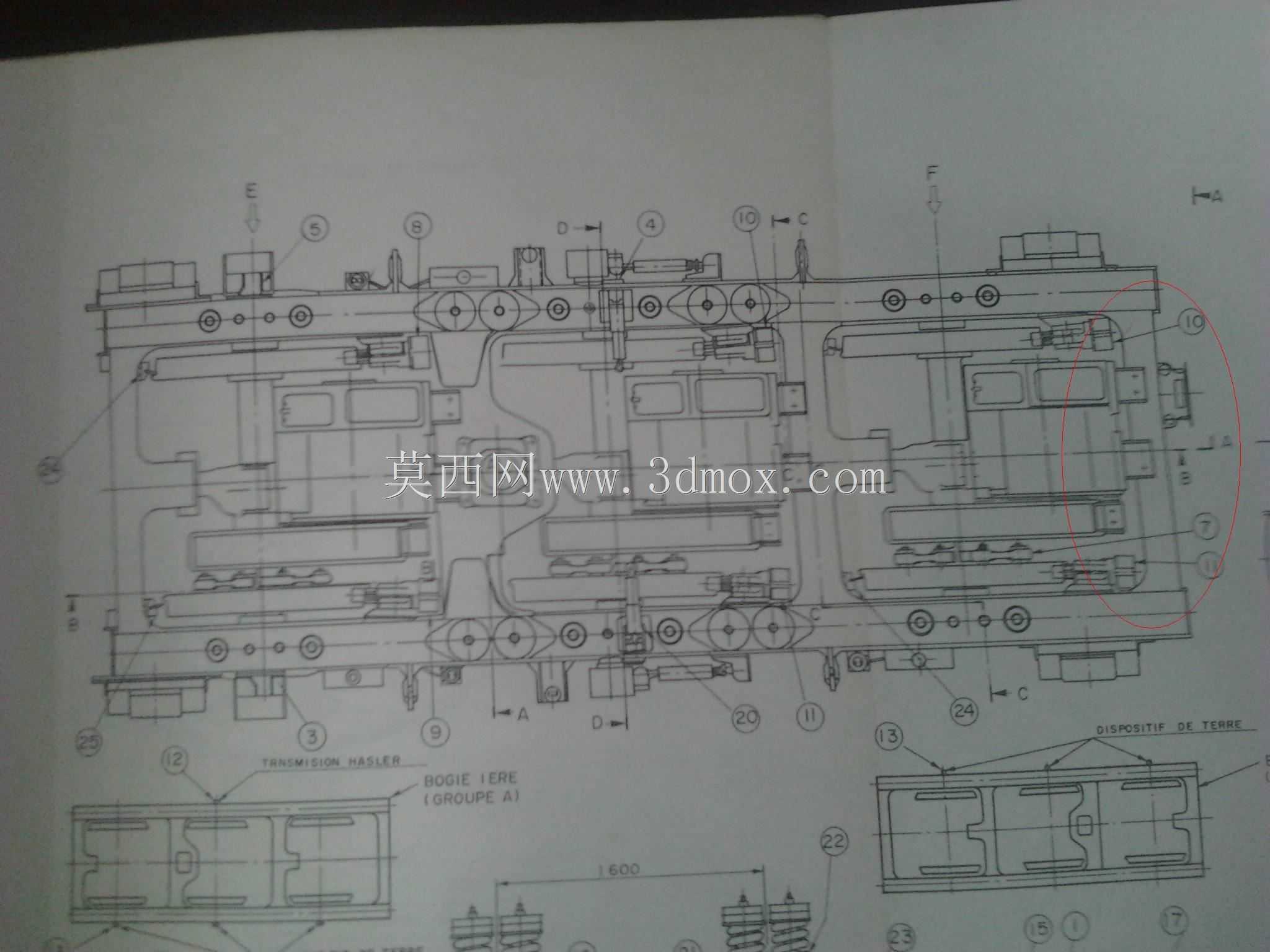

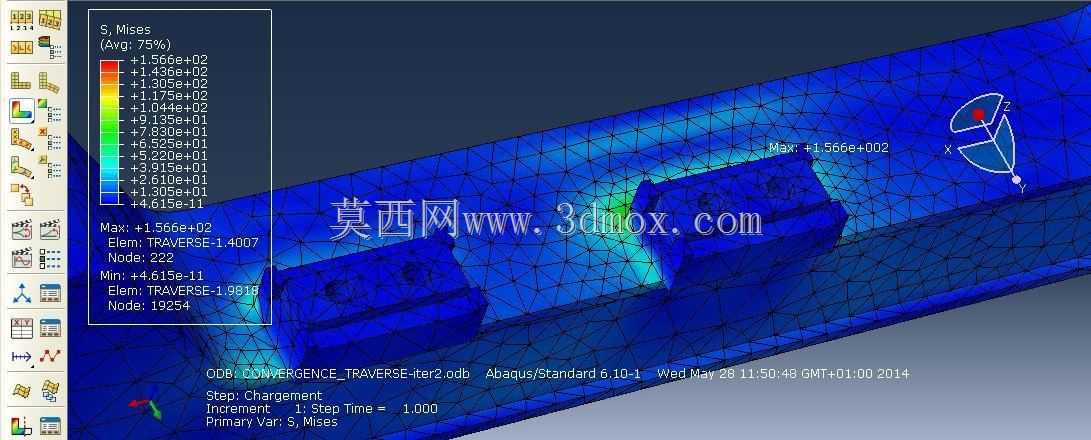

该构件作为机车走行部转向架的导线布设承载结构，主要应用于干线电力机车走行部的线缆排布防护场景，在机车运行过程中承担固定、导向转向架区域各类控制线缆、动力线缆的作用，避免线缆在转向架相对车体产生浮沉、横摆、侧滚等多自由度运动时，与周边金属结构发生摩擦剐蹭，同时隔绝走行部运行中带起的碎石、雨雪、油污对线缆外层绝缘层的侵蚀，保障线缆在复杂振动工况下的布设稳定性。从结构设计来看，整体采用弯折成型的槽型截面构型，两侧向上翻起的挡边形成线缆容纳的限位空间，两端的弯折结构分别匹配转向架构架对应安装座的贴合面，无需额外加装转接垫块即可实现定位贴合，安装面预留的螺栓过孔位置与构架上的安装点位完全对齐，安装时可直接穿入标准紧固件完成固定，整体安装边界与转向架构架侧梁的安装平面完全适配，不会与周边的轴箱定位装置、制动管路、弹簧减振组件产生运动干涉。设计过程中充分考虑了机车运行的交变振动工况，构件的弯折圆角经过反复校核，既避免了直角弯折带来的应力集中问题，也不会因为圆角过大挤占线缆的布设空间，槽体内部的有效容纳宽度可满足多根不同线径线缆的并排布设需求，构件整体壁厚经过强度校核，在满足线缆承载、抗冲击要求的前提下尽可能控制自重，不会给转向架带来额外的簧下负担。在实际线路运行场景中，该构件所处的转向架区域环境复杂，既要承受机车通过曲线、道岔时带来的横向冲击载荷，也要承受长期运行中的高频振动，结构的刚度设计可避免在振动工况下产生共振，防止固定的线缆出现疲劳磨损，同时构件的外形轮廓经过优化，不存在突出的尖锐棱角，避免在线缆布设、检修过程中划伤作业人员或线缆绝缘层，两端的收口结构可对线缆进出槽体的位置形成导向，避免线缆在槽体端口处出现硬弯折，适配转向架与车体之间线缆的随动位移需求，保障线缆在机车全运行周期内的可靠固定与防护。
