小型车辆齿轮齿条式转向传动机构

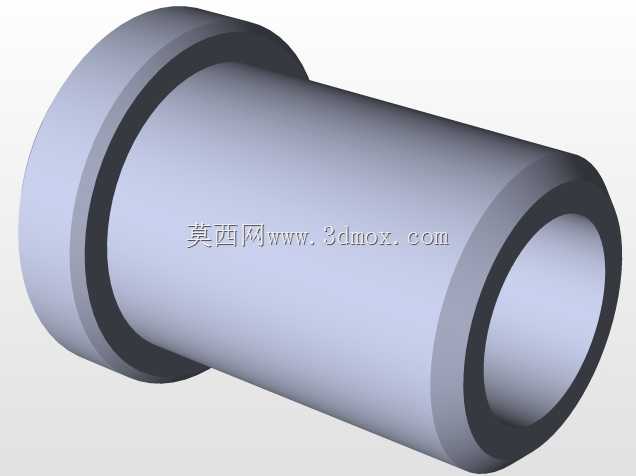

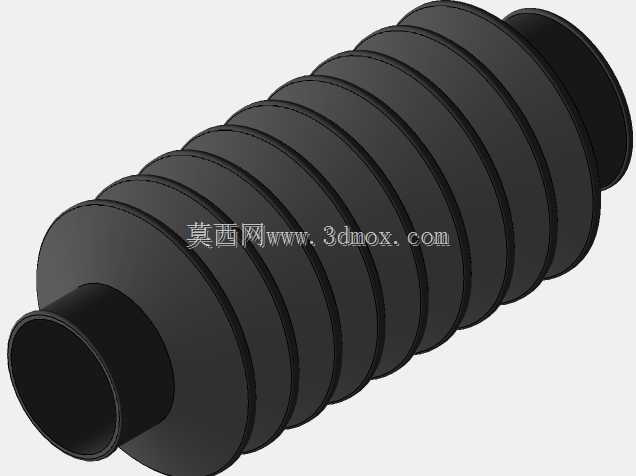

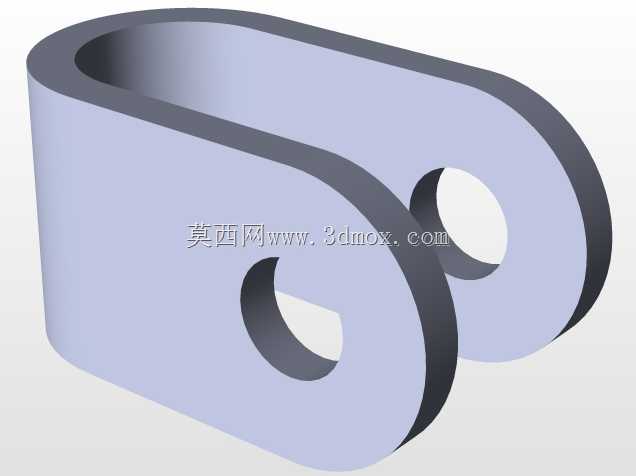

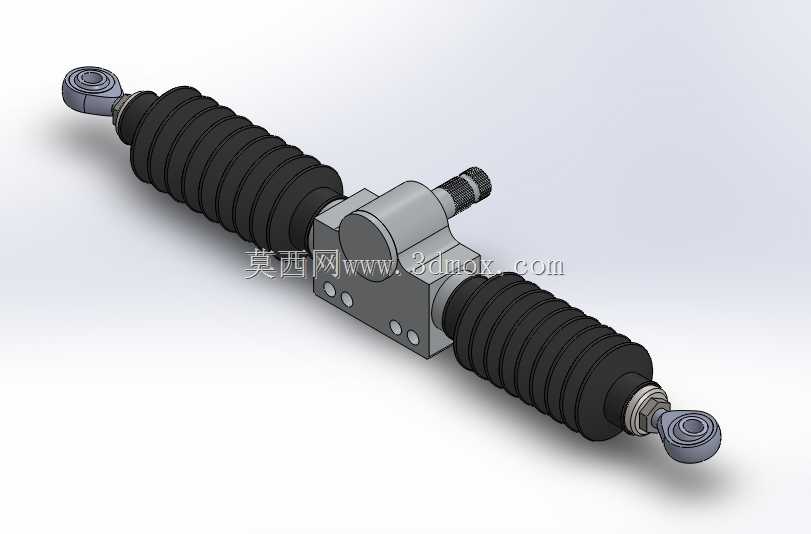

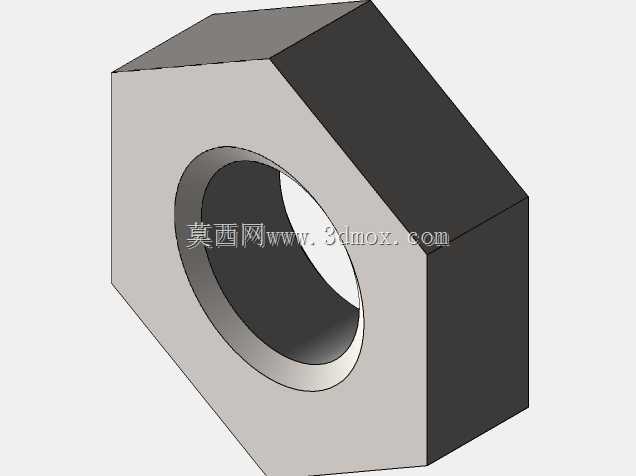

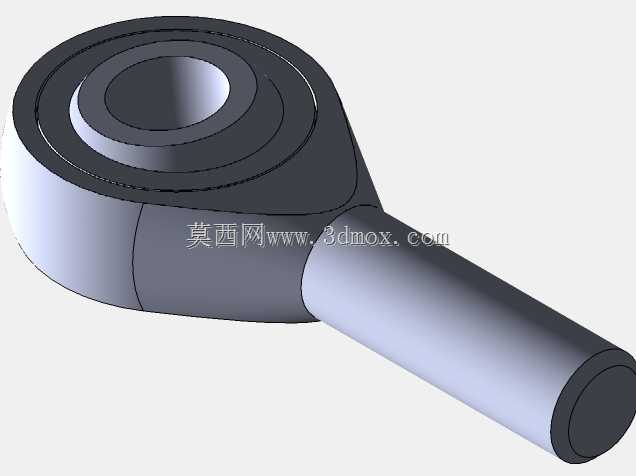

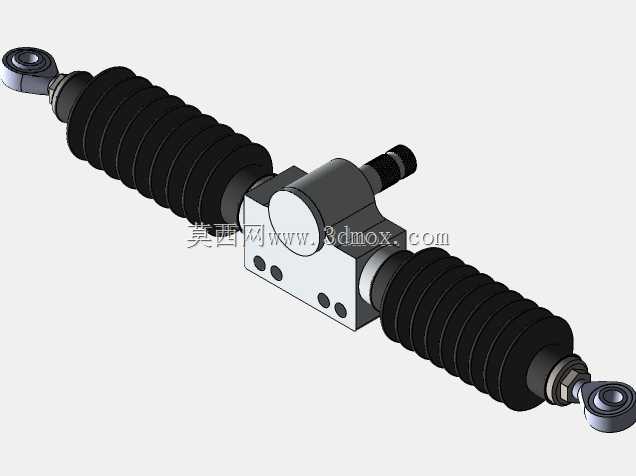

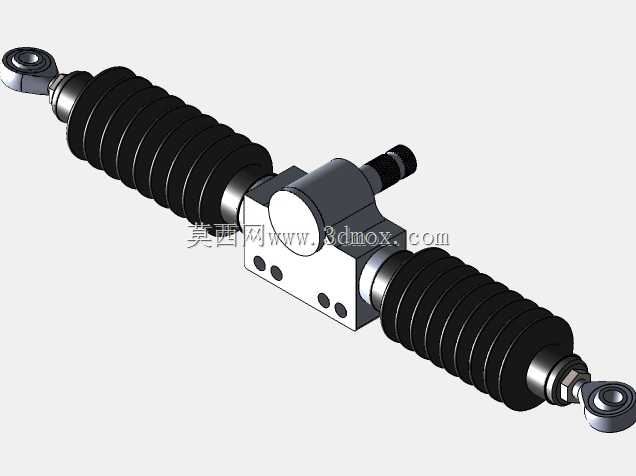

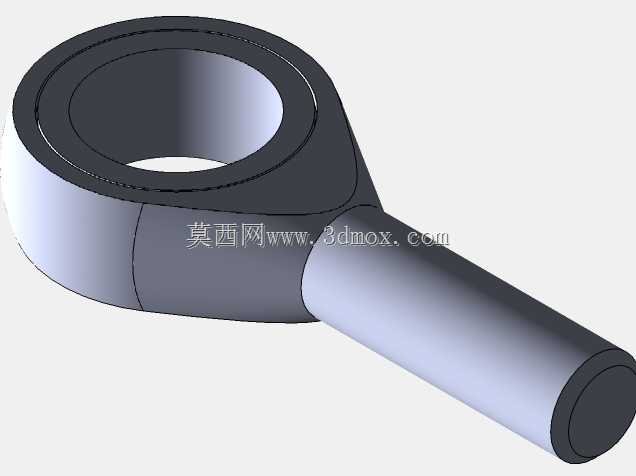

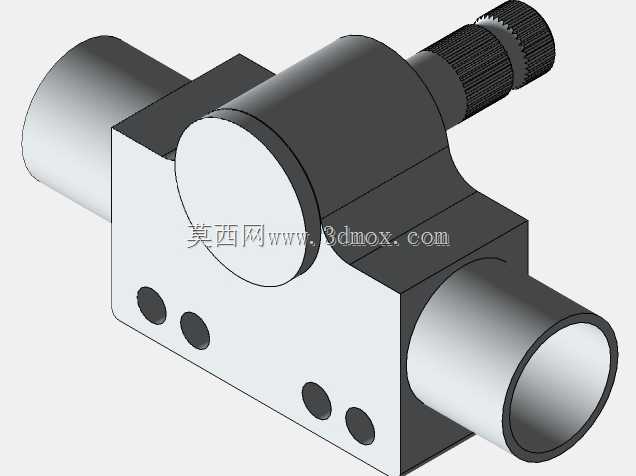

该转向传动机构主要面向小型全地形车、巴哈越野赛车以及低速代步小车的底盘转向系统使用，是连接转向操纵机构与转向轮的核心传动部件，能够将驾驶员输入的转向旋转动作转化为左右横拉杆的横向直线位移，进而带动车轮偏转实现车辆转向，在非铺装路面行驶、场地竞技竞速等场景下都能稳定传递转向力矩，适配小轴距轻量化车型的紧凑布置需求。产品采用齿轮齿条啮合的核心传动结构，输入端的齿轮轴直接与转向柱下万向节连接，齿轮与齿条保持无侧隙啮合状态，转向响应几乎没有空行程，传动比设定偏向直接的操控反馈，驾驶员转动方向盘的动作可以快速传递到车轮，适配小型车灵活转向的使用需求。齿条两端设计有标准球头连接座，可直接适配可调长度的横拉杆总成，球头自带防尘密封结构，能够阻挡泥沙、水渍进入铰接摩擦面，延长户外复杂工况下的部件使用寿命。齿条外侧配备波纹式橡胶防尘套，两端通过卡箍固定在壳体与齿条端部，完全包裹住齿条的外露运动段，避免行驶中飞溅的碎石、尘土接触齿条啮合面，防止齿面出现异常磨损。设计阶段优先考虑了紧凑布置的需求，整体壳体采用一体化铸造成型，安装孔位集中布置在壳体中部，可直接通过螺栓固定在车架前副车架的安装平面上，不需要额外设计复杂的转接支架，降低底盘布置的难度。整体结构沿车辆横向布置，轴向总长度适配1.2米至1.4米轮距的小型车型，壳体中部的输入轴垂直向上布置，与转向柱的夹角可通过万向节调整适配，不需要大幅改动驾驶舱的转向管柱位置。壳体上预留的安装孔位间距符合小型越野车架的通用安装标准，安装面的平面度公差控制在0.1mm以内，固定后壳体不会出现形变导致齿条卡滞。齿条的有效行程经过精准计算，满行程状态下前轮最大转角可达到35度，满足小型车在狭窄场地内的转弯半径需求，同时齿条两端设置有限位结构，避免转向过度导致球头脱出或者轮胎与车架发生干涉。整体结构没有冗余的复杂部件，传动效率高于传统循环球式转向器，转向操作更加轻便，即使没有助力结构，驾驶员也能轻松操控转向，非常适合轻量化的小型越野车辆使用。
