L型带腰型孔加强式安装固定支架

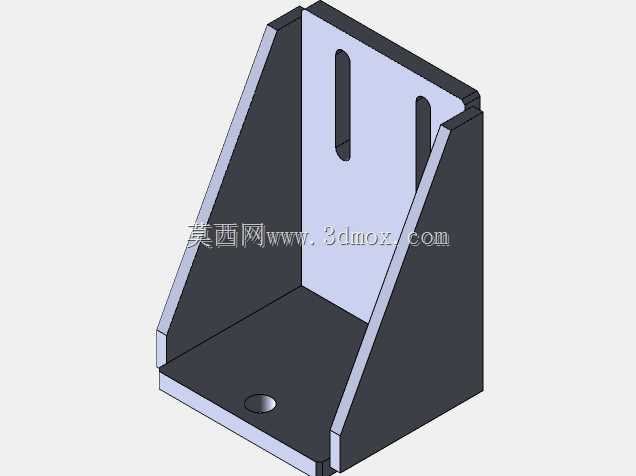

这款L型加强结构的安装固定构件，广泛应用于工业生产线机架搭建、自动化设备外围组件固定、电气柜内部元件承托、输送线侧边导向件安装等场景，是机械装配领域中用来实现不同部件位置固定、间距调整、载荷承载的常用连接构件。在实际生产使用中，这类安装件主要承担两个核心作用：一是为待安装的功能部件提供稳定的刚性支撑，抵消设备运行过程中产生的振动、侧向冲击力，避免部件出现移位、松脱问题；二是通过预设的调节型安装孔位，补偿装配过程中产生的位置公差，降低现场安装的对位难度，提升装配作业的效率。从功能特性来看，该构件采用垂直折弯的L型主体结构，两个互相垂直的安装面分别对应基准安装面和待装部件固定面，两侧设置的斜向加强筋与两个安装面连为一体，大幅提升了整体结构的抗弯折强度，即使承受偏载载荷也不易出现板面变形、折弯角度偏移的问题。垂直立面上开设的两个长圆形腰型孔，为待固定部件提供了上下方向的位置调节余量，安装时无需提前做到零误差对位，可在初步固定后根据实际装配需求滑动调整部件位置，待位置校准后再完全锁紧紧固件；水平底面上开设的圆形沉孔，则用于将整个支架固定在设备基座、型材机架或者安装平台上，沉孔设计可以让紧固件头部完全没入板面以下，不会出现凸起干涉待装部件放置的问题。在设计思路上，这款安装件优先考虑了装配场景的通用性，整体采用等厚板材折弯成型的结构，加工工艺简单，适合批量冲压、折弯生产，能有效控制制造成本；加强筋与主体板面采用一体化折弯或者焊接固定的方式，消除了拼接缝隙带来的应力集中问题，长期受载也不会出现焊缝开裂的情况。外形尺寸方面，该支架的垂直立面高度与水平底面深度按照常规小型功能部件的安装需求设定，整体外轮廓不会占用过多安装空间，两个腰型孔的间距、长度匹配常用的M4-M6规格紧固件，底面沉孔的位置避开了加强筋的干涉区域，安装边界预留了足够的紧固件操作空间，不管是使用电动螺丝刀还是手动扳手都能顺利完成锁紧作业，不会出现工具无法伸入的问题。在实际选型使用时，可根据待承载部件的重量选择对应板材厚度的规格，搭配对应的螺栓、螺母紧固件即可完成装配，无需额外加工定制，能大幅缩短设备组装、改造的周期。
