气动连杆式夹紧工装夹具结构设计

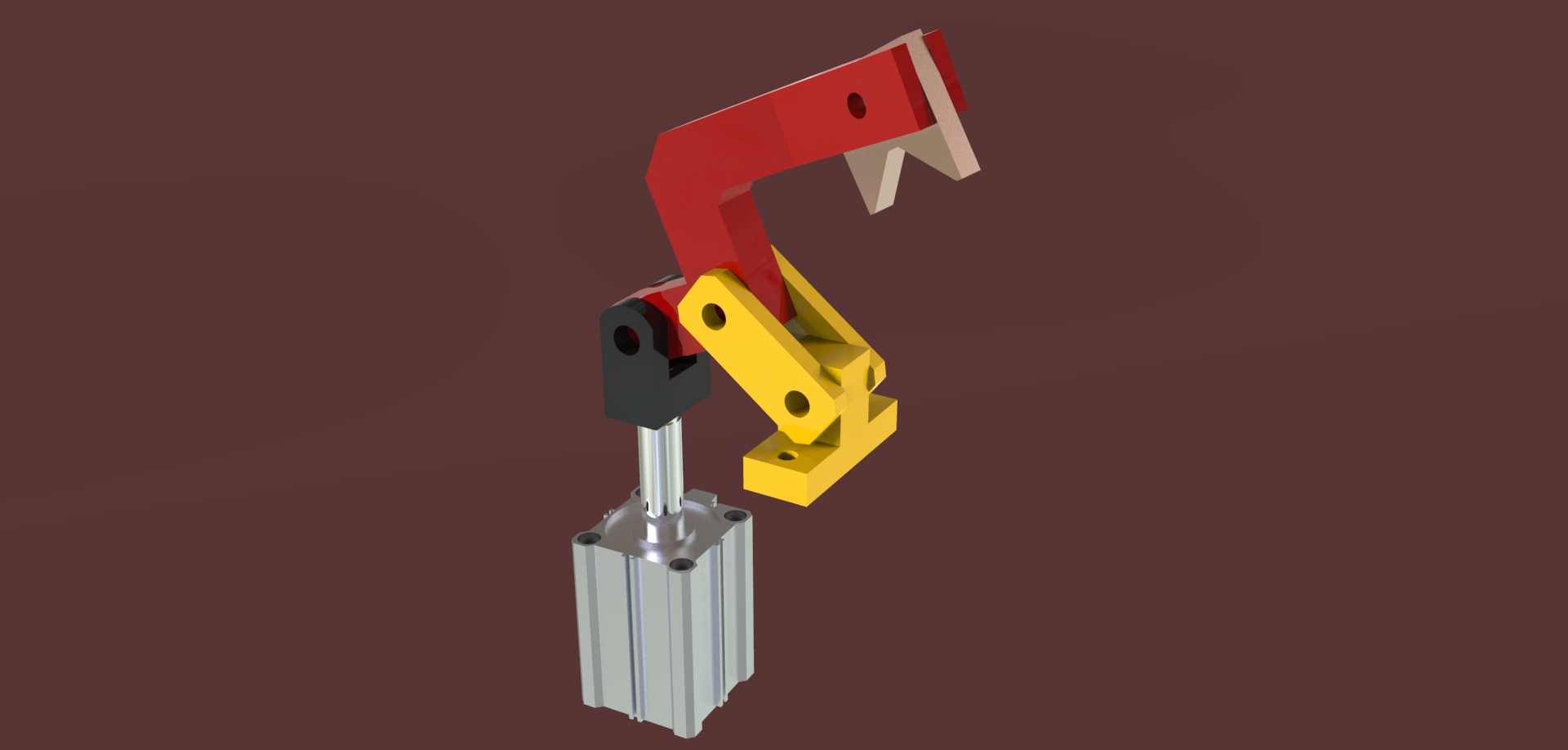

该款气动连杆夹紧装置主要面向机械加工、装配生产线的工件定位夹紧场景，可适配小型五金零件、注塑件、冲压件的工序装夹需求，在铣削加工工位、零部件压装工位、自动装配线的工件固定环节均能稳定发挥作用，替代传统手动螺旋夹紧结构，大幅降低操作人员的装夹劳动强度，缩短单工位装夹辅助时长，适配自动化生产线的节拍要求。装置采用气动作为动力源，搭配多组铰接连杆组成的力放大机构，将气缸输出的直线推力通过连杆铰接点的力矩传递，转化为夹爪端的大夹紧力，相比直接采用气缸夹紧的结构，在同等气缸缸径下可获得数倍的输出夹紧力，同时连杆机构具备自锁特性，当气源压力出现波动甚至短暂失压时，夹爪也不会自行松脱，避免加工或装配过程中工件移位飞出的安全隐患，保障生产作业的安全性。整体结构采用模块化设计思路，动力端选用标准方形气缸作为执行元件，气缸通过法兰安装座与连杆基座相连，安装法兰预留标准螺栓孔位，可直接固定在工装台板或者设备安装面上，无需额外定制转接件；连杆部分采用多段板式铰接结构，每处铰接点均配置销轴与耐磨衬套，减少反复开合过程中的铰接磨损，延长整套机构的使用寿命，同时铰接点的位置经过反复校核，确保夹爪开合行程满足常规小型工件的取放空间需求，夹爪闭合到位时刚好处于机构死点位置，实现稳定自锁。夹爪部分采用弯臂式结构设计，夹头位置预留安装孔位，可根据不同工件的外形轮廓更换适配的夹头垫块，无论是规则的方形、圆形工件，还是带有异形轮廓的小型结构件，都能通过更换夹头实现稳定夹持，不会出现夹伤工件表面或者夹持不稳打滑的问题。整套机构的安装边界紧凑，横向占用空间不超过常规手动夹具的安装尺寸，纵向高度适配多数加工设备的工作台行程范围，安装时只需固定气缸端的法兰底座，接通对应压力的压缩空气即可投入使用，无需复杂的调试过程；连杆臂采用高强度合金结构钢材质，表面做发黑防锈处理，兼顾结构强度与长期使用的抗腐蚀能力，铰接销轴采用淬火处理，表面硬度满足高频次开合的耐磨要求，气缸端配置标准进气接口，可直接对接生产线的常规气源管路，适配工厂通用的气动系统配置，无需额外增设增压或者减压元件即可正常工作。在实际应用中，该夹具可单组独立使用完成单工位工件装夹，也可多组组合排布在回转工作台或者流水线工装板上，配合自动化上下料机构实现无人化装夹作业，适配多工序连续加工的生产需求，夹爪的开合角度可通过调整气缸行程进行微调，适配不同高度尺寸的工件装夹需求，整体结构没有复杂的异形零件，大部分零部件均可采用常规机加工工艺制作，后期维护更换配件成本较低，适合中小批量生产场景的工装配置需求。
