机加工专用杠杆压紧式钻孔工装夹具

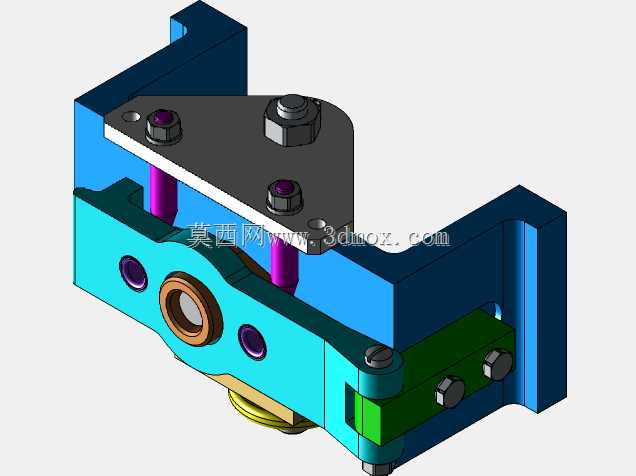

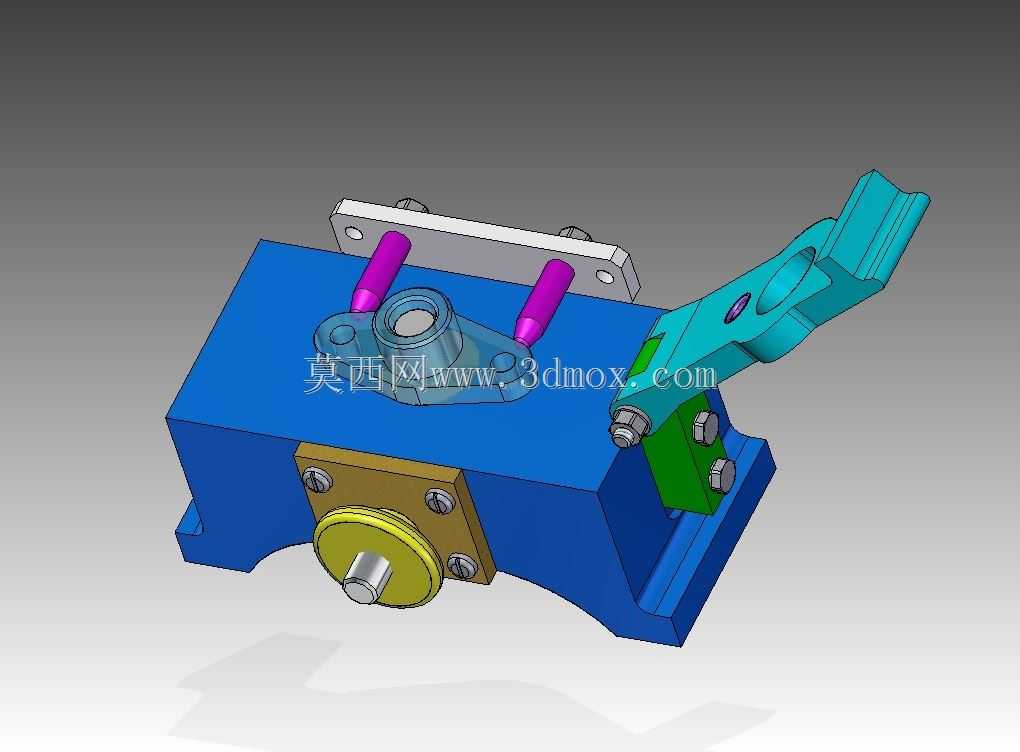

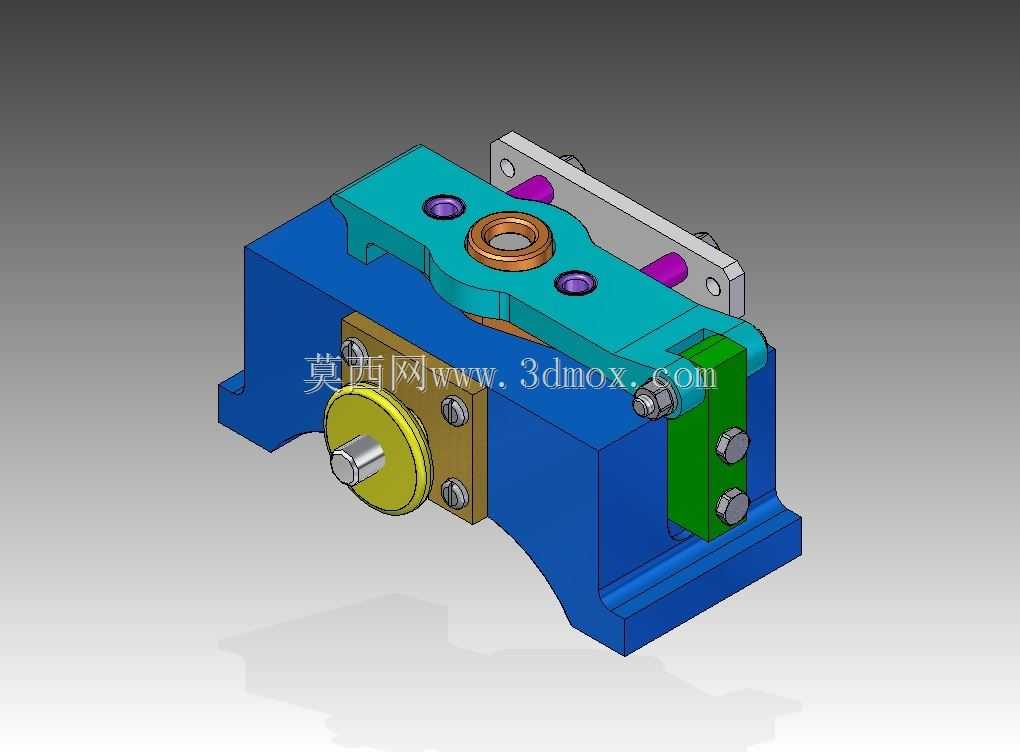

这款钻孔夹具主要应用于机械加工车间的钻削工序场景，针对中小型异形结构件的孔位加工作业设计，能够在立式钻床、摇臂钻床等通用钻削设备上完成工件的快速装夹与精准定位，替代传统通用压板装夹的繁琐操作，大幅降低单件装夹的辅助时间，同时保障批量加工时孔位的位置度、同轴度一致性，避免人工划线找正带来的加工误差。夹具整体采用分体式模块化结构设计，底部为带安装槽的铸铁基座，基座两侧预留与机床工作台T型槽匹配的安装凸台，可通过T型螺栓直接固定在标准钻床工作台上，安装边界适配多数中小型钻床的工作台尺寸，无需额外制作过渡连接垫板。夹具核心的定位结构设置在基座中部，包含工件外形适配的定位靠面与限位挡块，能够限制工件五个方向的自由度，仅保留钻削进给方向的活动余量，确保工件装夹后不会出现窜动偏移。夹紧机构采用杠杆式压紧结构，搭配前端的快拧操作旋钮，操作人员仅需单手转动旋钮即可通过内部的凸轮传动结构带动压头下行，将工件牢牢压紧在定位面上，压头与工件接触的位置设置有铜质防护垫，避免压紧过程中刮伤工件已加工表面，同时压头的压紧行程可通过侧边的调节螺栓进行微调，适配一定尺寸范围内的同类型不同规格工件。夹具上部设置有带钻套的钻模板，钻套采用耐磨合金材质制作，与钻模板之间为过盈配合安装，钻套的内孔尺寸与待加工孔径精准匹配，能够直接引导钻头进给，避免钻头入钻时出现偏摆，保障孔的加工精度，钻模板通过侧边的连接支架与基座固定，整体刚性充足，钻削过程中不会出现振颤。夹具侧边还设置有辅助定位挡块，可针对工件的侧向基准进行快速抵靠定位，进一步缩短装夹找正的时间，整体结构紧凑，操作空间充足，操作人员装卸工件时不会与夹具结构发生干涉，适合小批量多批次的零件钻削加工场景使用，能够有效降低操作人员的劳动强度，提升钻削工序的加工效率与成品合格率。
