双气缸驱动同步夹持装配工装

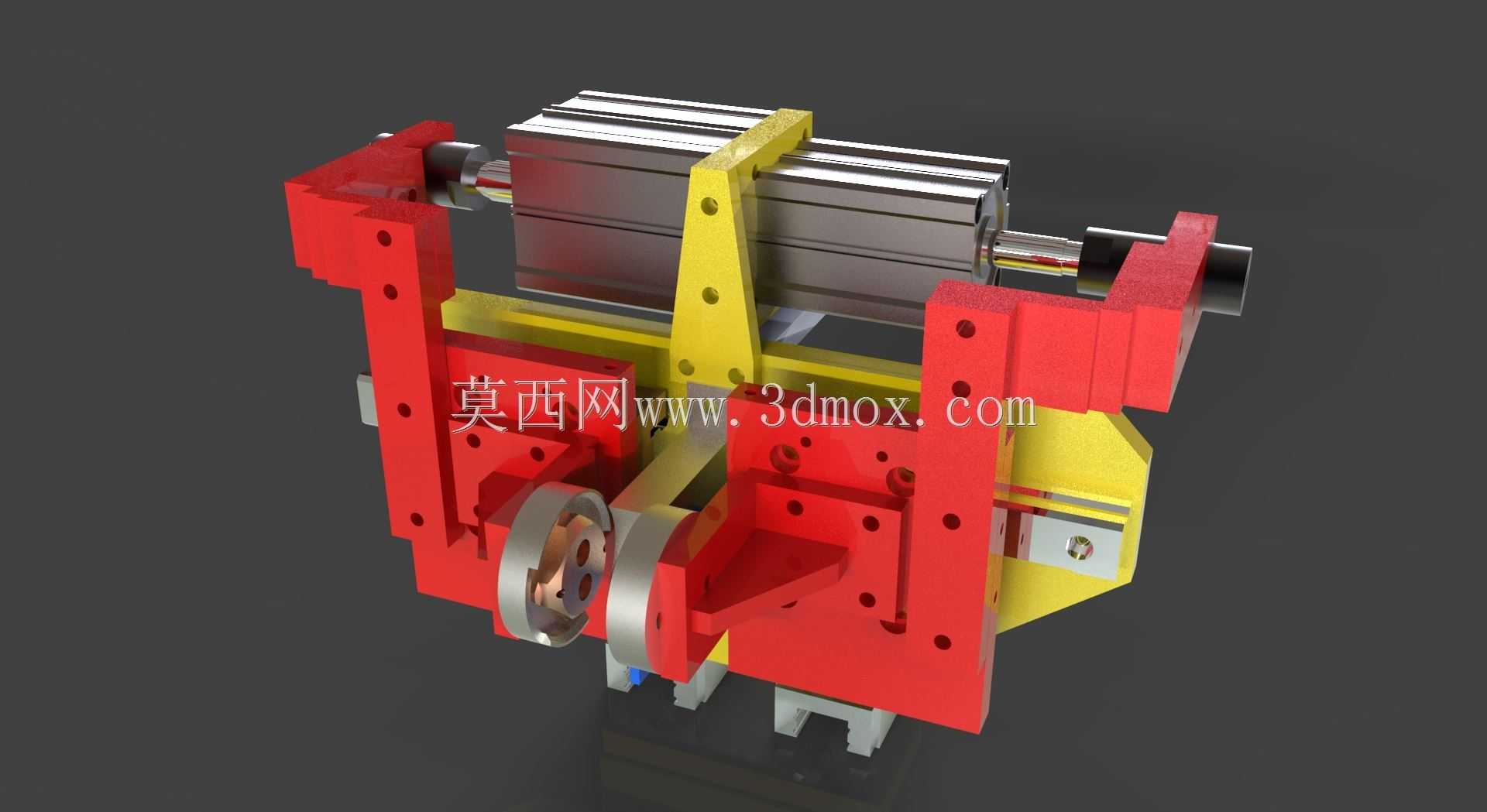

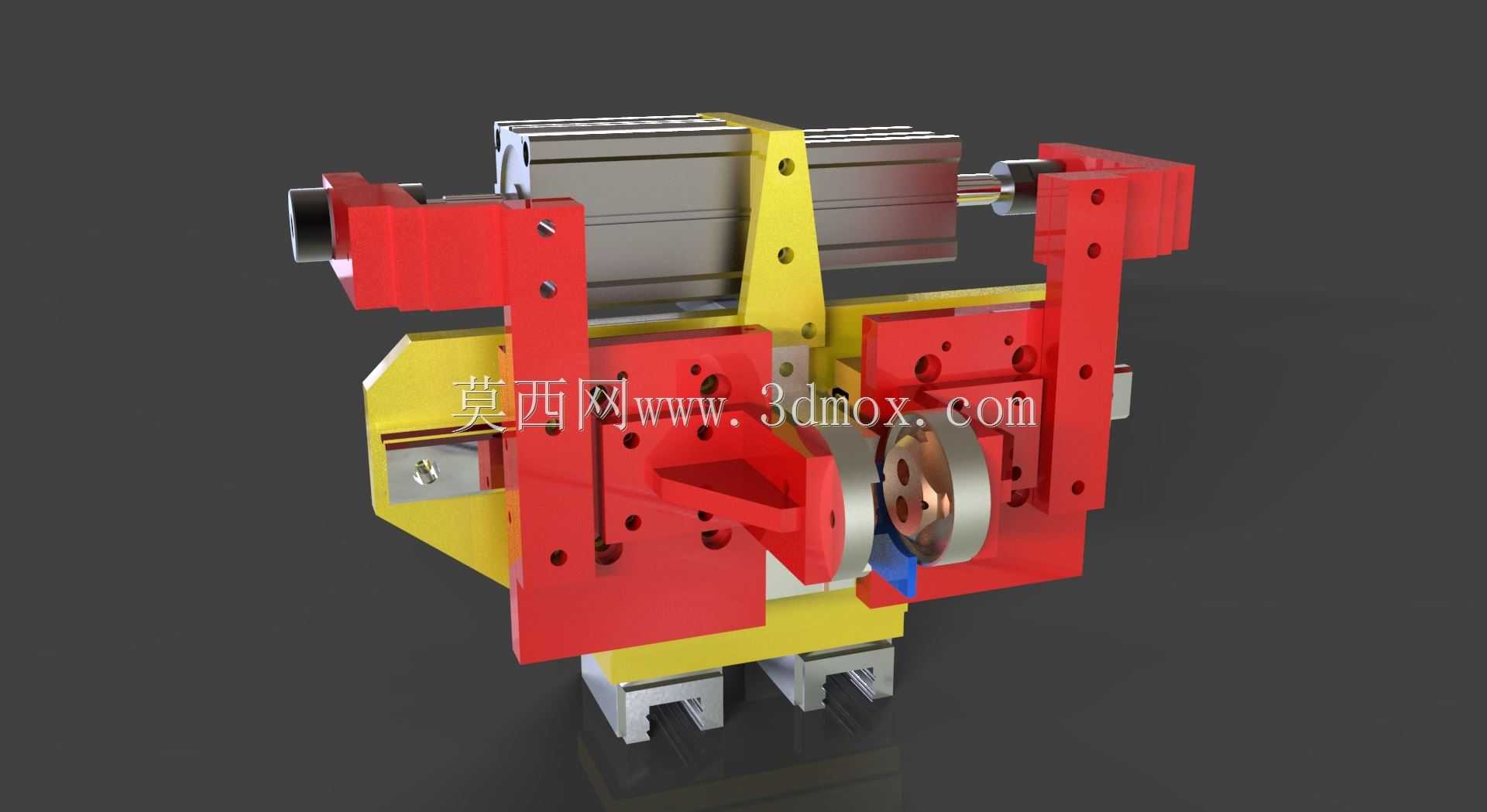

这款双气缸驱动的夹持装配工装，主要应用于3C电子、小五金零部件、汽车小总成件的自动化装配产线工位，承担待装配件的精准定位、同步夹持与姿态保持功能，可直接集成在倍速链装配线、转盘式装配专机或单工位半自动装配台的执行端，替代传统人工持件对位的作业模式，大幅降低装配过程中工件偏移、对位偏差导致的装配合格率低下问题，适配多品种小批量柔性装配场景的快速换产需求。工装整体采用对称式结构布局，核心驱动单元为两台平行布置的紧凑型气动气缸，通过中部黄色的刚性连接支架实现双缸的同步动作输出，两侧红色的安装立板作为整个工装的承载基体，立板上预留了多组等距排布的安装孔位，可根据待夹持工件的外形尺寸调整夹爪组件的安装高度与前后位置，无需重新加工基体即可覆盖一定尺寸范围内的工件夹持需求。前端的夹持执行端采用对开式夹爪设计，夹爪与气缸活塞杆之间通过浮动接头连接，可抵消气缸安装过程中微小的同轴度误差，避免活塞杆受径向力导致的气缸磨损、卡滞问题，夹爪的夹持接触面可根据工件外形更换仿形垫块，避免夹持过程中刮伤工件表面，同时提升夹持摩擦力防止工件滑脱。工装底部设置了标准的法兰安装接口，可直接与四轴机器人、直线滑台或固定工作台连接，整体安装边界紧凑，横向最大宽度适配常见的装配工位预留空间，纵向伸出长度不会与周边的送料机构、拧紧机构产生运动干涉，气缸的进出气接口设置在缸体尾部，走线布局整齐不会随夹爪动作产生管线拖拽磨损。设计过程中优先考虑了动作的同步性与夹持力的稳定性，双缸采用同一气路供气并配备同步阀，保证两侧夹爪的动作速度、输出夹持力完全一致，避免单侧夹持先接触工件导致的工件偏移问题，立板与中部连接支架之间采用定位销加螺栓的连接方式，保证反复拆装调整后的位置精度，整体结构没有冗余的复杂传动部件，日常维护仅需定期检查气缸密封件与夹爪紧固螺栓即可，维护成本极低，可长时间连续运行在高节拍的自动化装配产线中，稳定完成工件的夹持定位工序，为后续的螺丝锁付、零件压装、焊点焊接等装配作业提供可靠的姿态基准。
