异形钣金件高精度弯曲成型工装模具

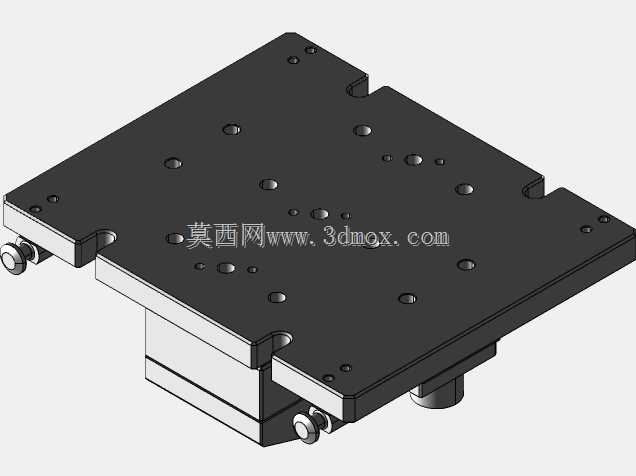

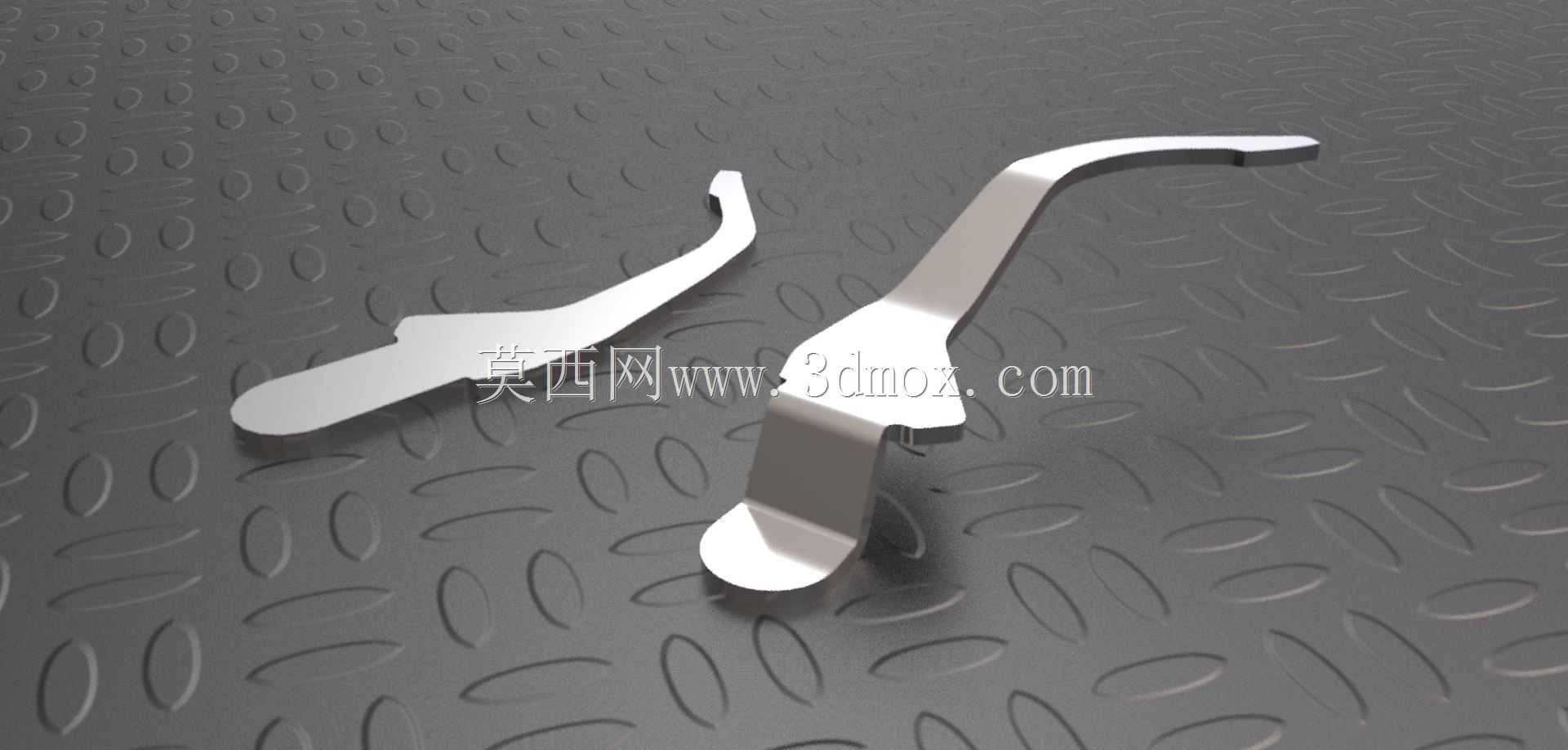

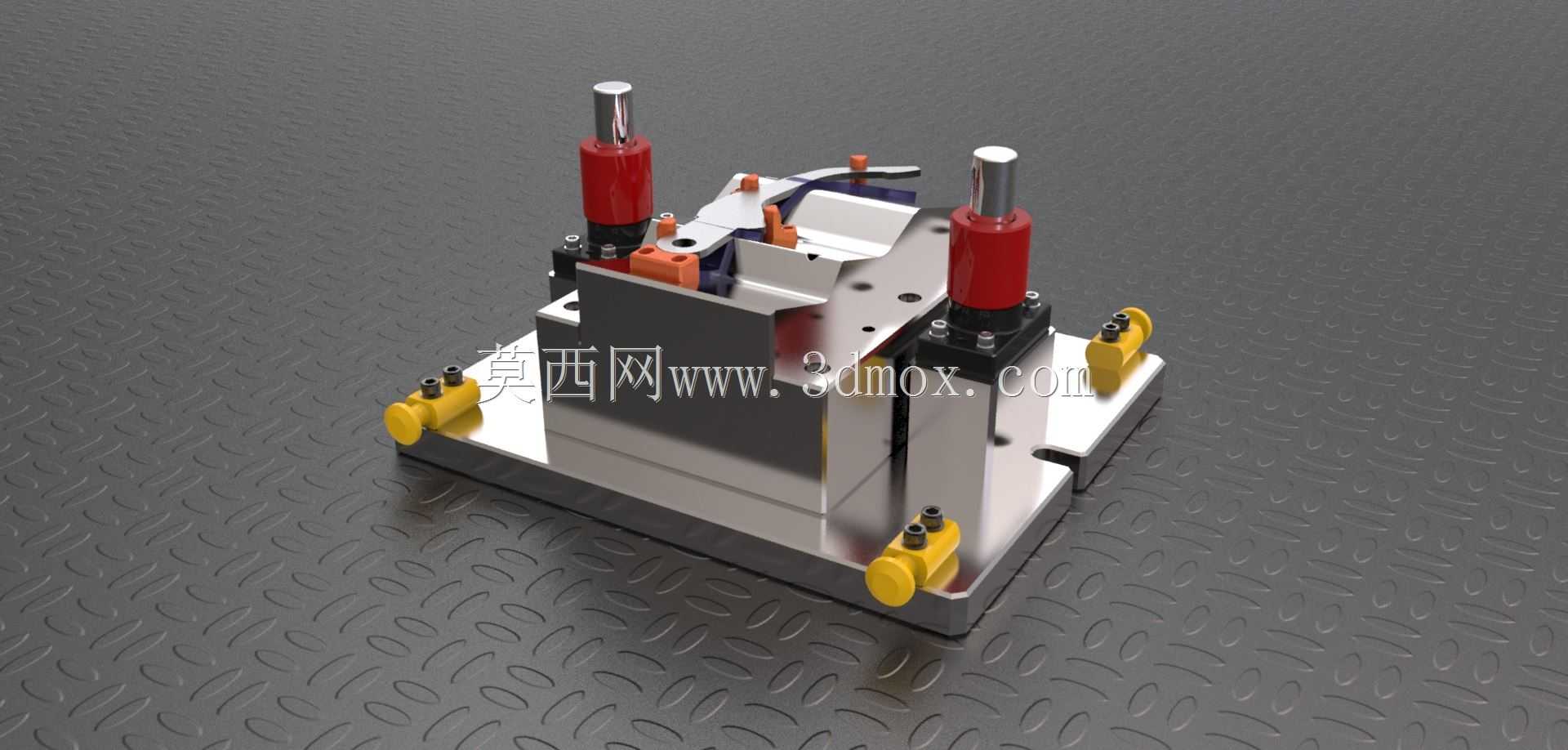

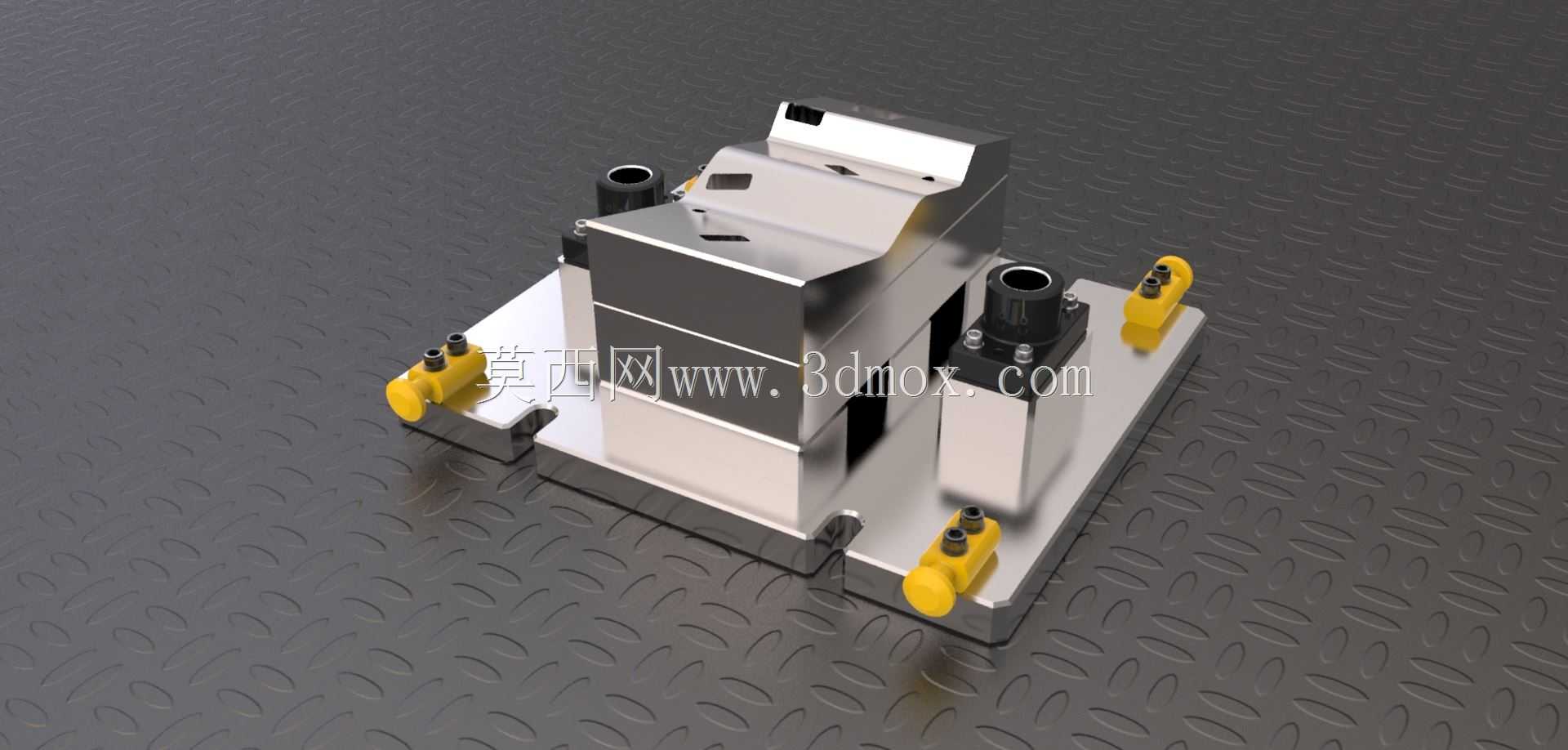

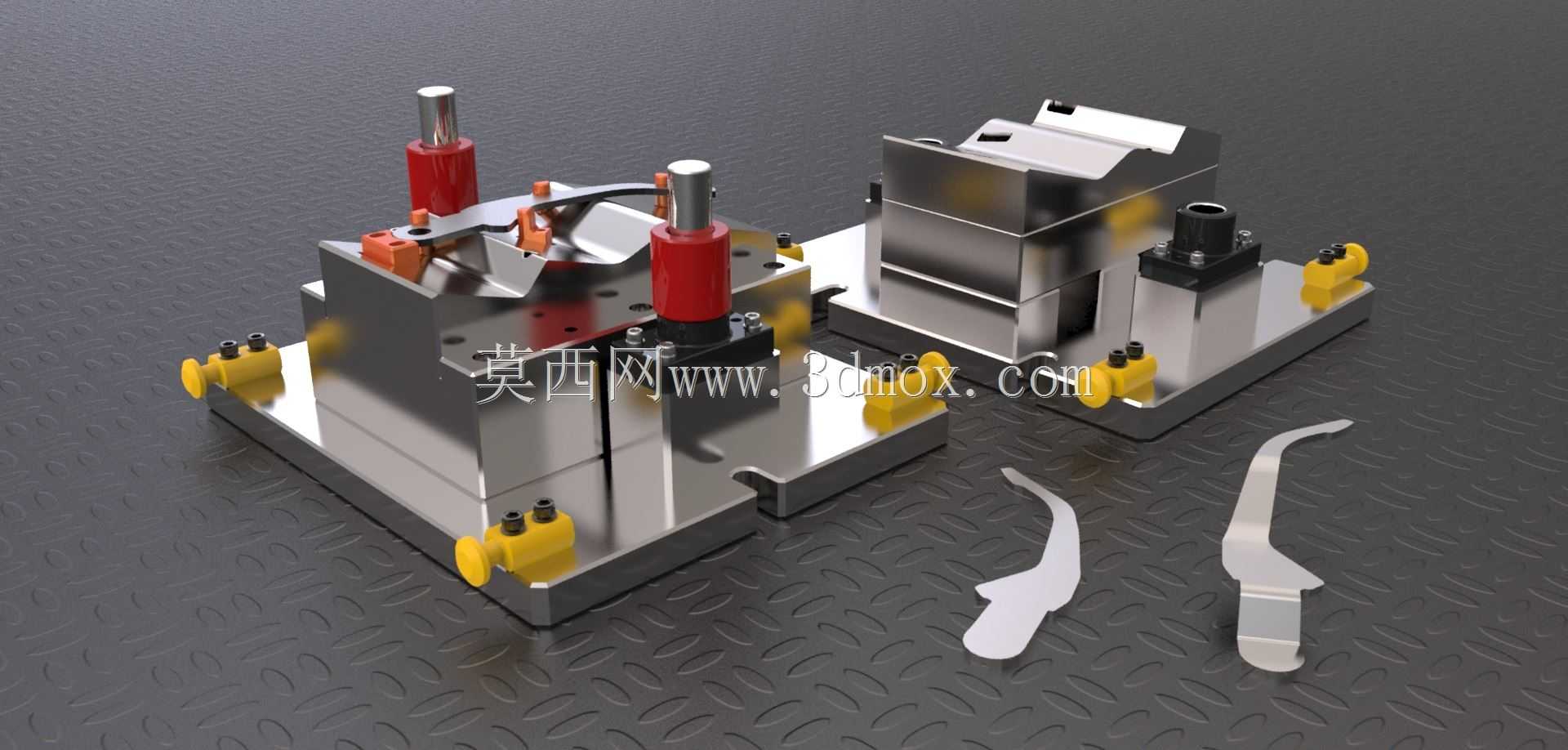

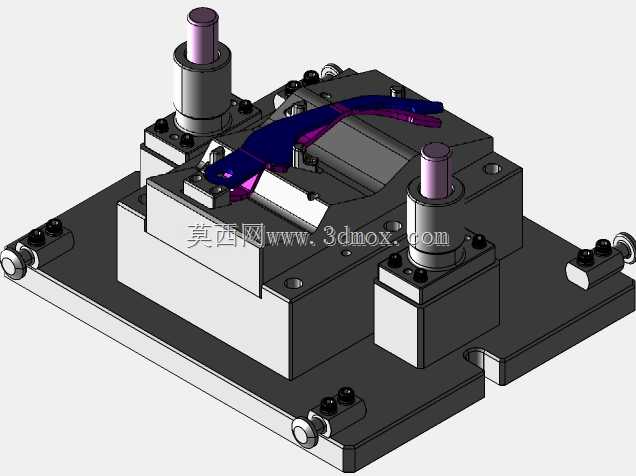

这套弯曲成型工装主要应用于五金冲压加工车间的钣金件批量生产场景，针对两类异形薄片状金属零件的精准折弯工序设计，可直接安装于普通开式压力机的工作台面，适配中小吨位冲压设备的装夹参数，无需对原有压机进行额外改造即可快速投入生产，广泛服务于汽车五金配件、日用五金构件、小型家电金属结构件的加工环节，能够替代传统人工折弯与简易焊接成型工艺，大幅提升异形钣金件的成型一致性与生产效率。从实际用途来看，该工装分为上下模两个独立功能单元，上模部分随压机滑块完成下行冲压动作，通过预设的成型型腔对放置于下模定位区的平板毛坯施加均匀折弯力，一次行程即可完成零件多段曲面的同步弯曲成型，避免多工序分步折弯带来的定位误差累积；下模部分集成了精准定位挡块、成型支撑型腔与快拆式紧固件，能够快速完成毛坯件的上料定位与成型后工件的卸料操作，配套的黄色可调式定位组件可根据毛坯料的尺寸公差进行微调，适配一定范围内的料厚波动，减少因原材料公差导致的成型废品率。在功能特性设计上，该模具采用分体式镶块结构，易磨损的成型刃口部位采用独立镶件设计，长期使用出现磨损后可单独更换镶块，无需整体报废模架，大幅降低后期维护成本；模架主体采用高强度模具钢经调质处理加工而成，具备足够的刚性与抗冲击性能，可承受连续冲压过程中的反复载荷，减少长期使用后的模架变形量；导向部位采用高精度导柱导套配合结构，保证上下模合模过程中的对位精度，避免合模错位导致的成型件尺寸偏差与模具啃伤问题。设计思路上，工程师针对两类异形零件的曲面成型难点，在成型型腔处做了回弹补偿设计，根据常用钣金材料的屈服强度参数预设了合理的回弹角度，确保冲压成型后的零件尺寸符合图纸公差要求，无需后续人工校形工序；同时在模具上集成了弹性卸料结构，成型完成后上模回程时可自动将卡在上模的工件脱出，避免人工取件带来的安全隐患，也提升了单工序的生产节拍。从安装边界来看，整套模具的下模安装面采用标准压板槽设计，可适配多数常规压力机的工作台T型槽间距，上下模闭合高度符合中小吨位压机的开模行程范围，安装时仅需校准上下模的同轴度即可完成调试，首次安装调试时间不超过两小时，适合多品种小批量生产场景下的快速换模需求；模具整体结构紧凑，占用压机工作台面空间较小，可在同一台大吨位压机上并排安装多套同类型模具，实现多工序同步生产，进一步提升设备利用率。
