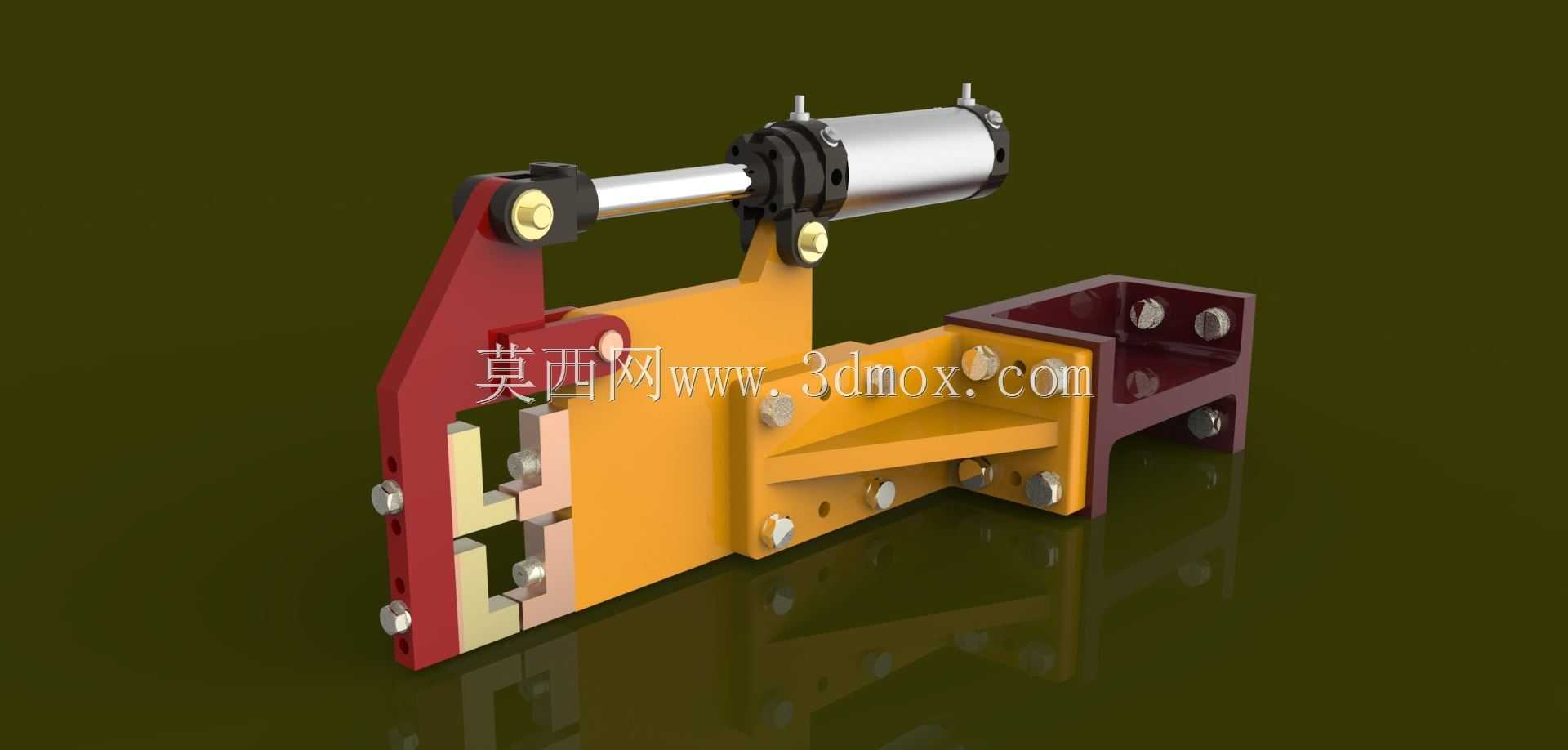

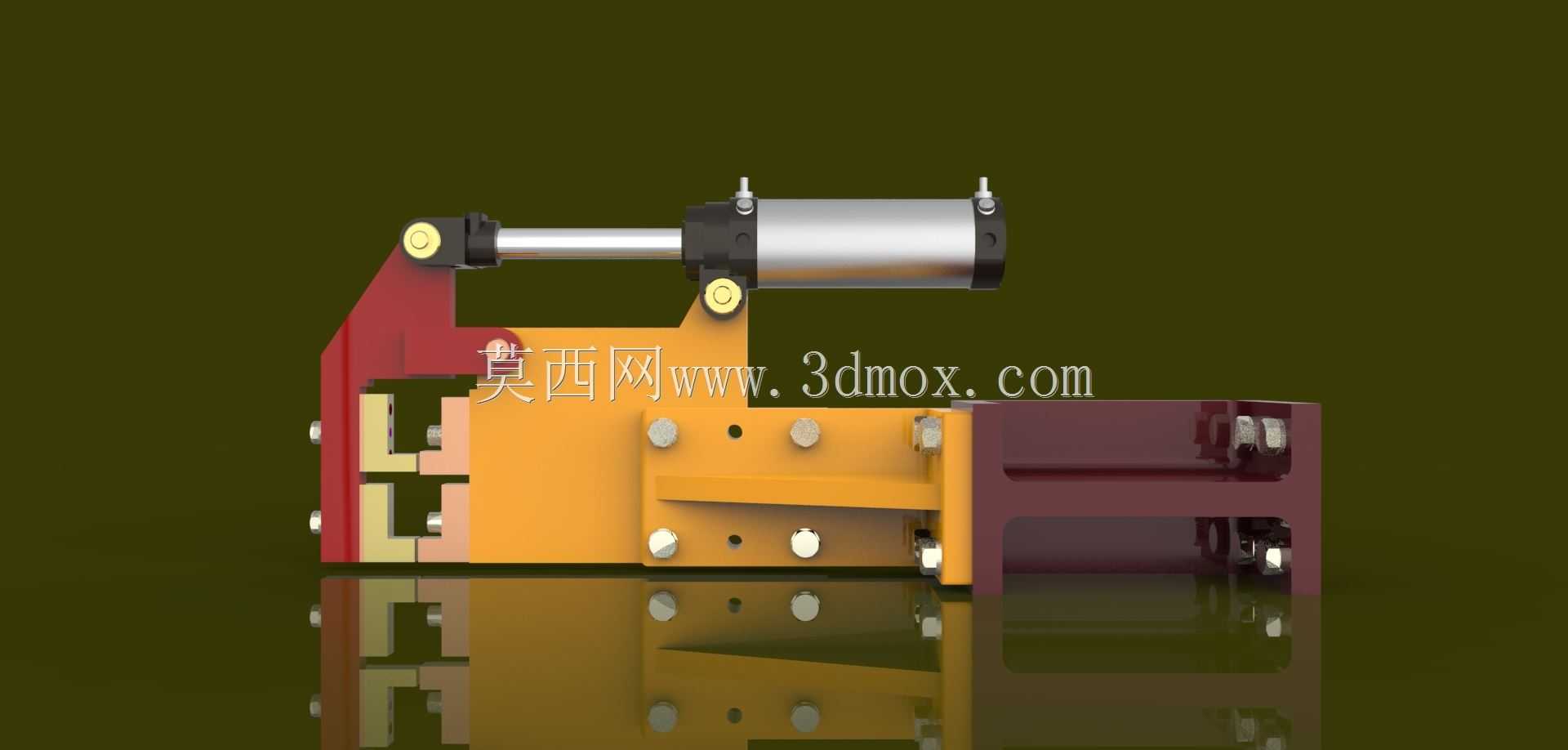

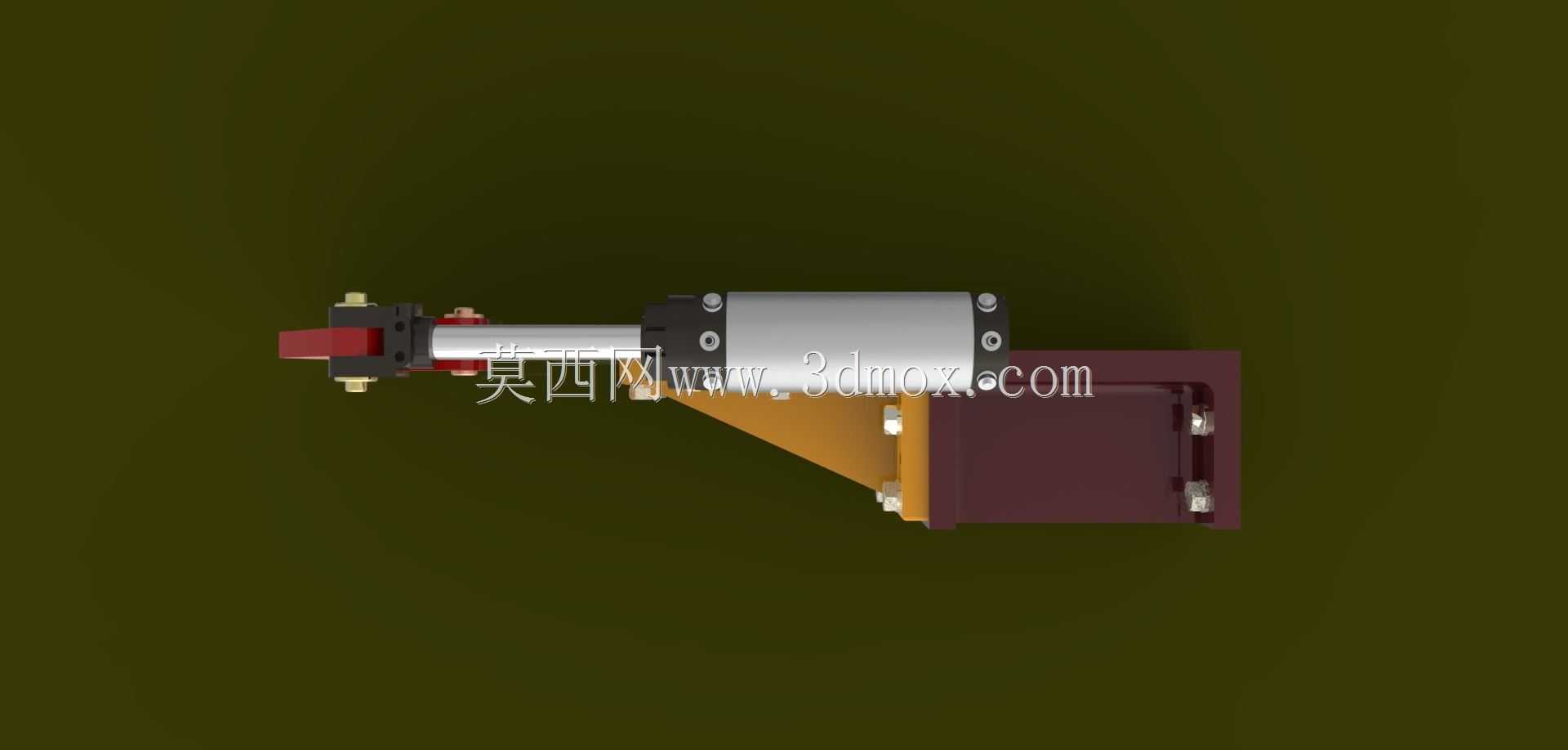

气动杠杆式工件夹紧定位工装结构

这款气动驱动的杠杆式夹紧工装，主要应用于机械加工、零部件装配、自动化产线上下料工位的工件固定场景，能够在铣削、钻孔、装配压合等工序中为工件提供稳定的夹持力，避免加工过程中工件出现位移、振动导致的精度偏差，相比传统手动螺旋夹紧结构，可大幅缩短工件装夹耗时，适配批量连续生产的作业节奏，降低操作人员的装夹劳动强度。

从功能特性来看，该工装采用气动气缸作为动力输出源，通过杠杆增力结构将气缸的直线推力转化为夹头处的夹紧力，在保证足够夹持力度的同时，可通过气源压力调节适配不同材质、不同夹持要求的工件，避免刚性夹持力过大造成薄壁工件表面压伤、变形。夹头位置设计有可更换的定位块，能够根据待夹持工件的外形轮廓更换适配的接触块，兼容不同外形尺寸的工件装夹需求，无需整体更换工装主体，降低产线换型的成本与周期。工装的安装基座采用L型折弯支撑结构，底部与侧部分别设计有均匀分布的螺栓安装孔，可直接固定在机床工作台、产线型材架或者变位机平台上，安装边界规整，不需要额外设计转接板即可完成固定，整体结构紧凑，横向安装占用空间较小，不会过多干涉加工刀具的走刀路径或者装配作业的操作空间。

在设计思路上，该结构优先考虑了夹持的稳定性与动作的可靠性，杠杆铰接处采用带衬套的转动连接结构，减少长期往复动作带来的铰接磨损，保证夹紧动作的重复精度；气缸与杠杆的连接端采用浮动接头设计，能够抵消安装过程中的微小同轴度误差，避免气缸活塞杆承受径向力，延长气动元件的使用寿命。夹头的开合行程经过合理匹配，既保证工件取放时有足够的操作空间，又控制了气缸的动作行程，缩短单次夹紧、松开的动作耗时，适配自动化产线的节拍要求。整体结构的受力路径经过优化，夹紧时的反作用力直接通过支撑座传递到安装基面，不会让铰接销轴承受额外的偏载，长期使用也不易出现结构变形、夹持精度下降的问题。工装的外露部件均做了倒角处理，没有尖锐棱角，避免操作人员上下料时被剐蹭，同时各部件的连接螺栓均采用内六角圆柱头螺钉，外露表面平整，不易积攒加工切屑、灰尘，日常维护清理十分便捷。
