手动制动器检测工装结构设计

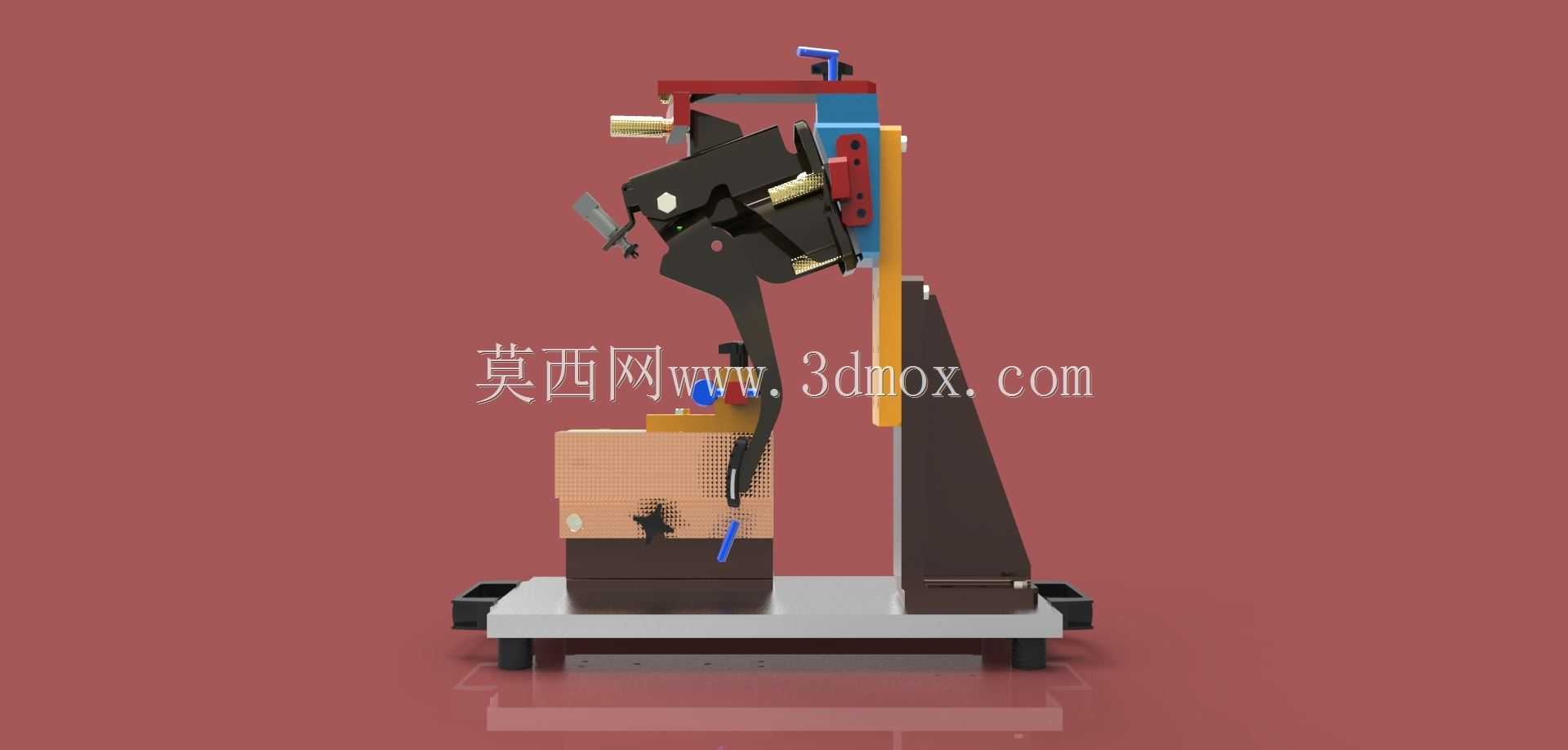

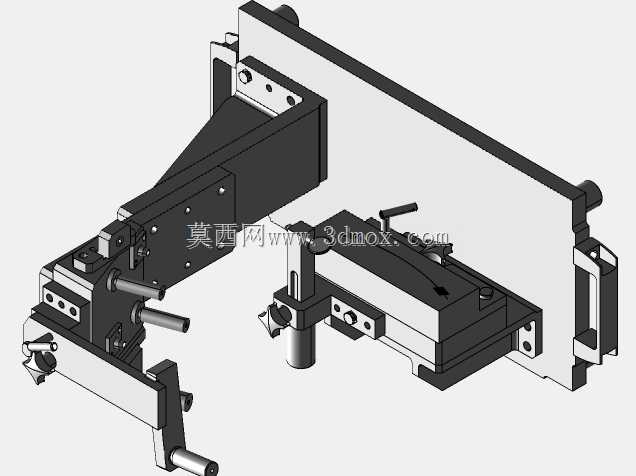

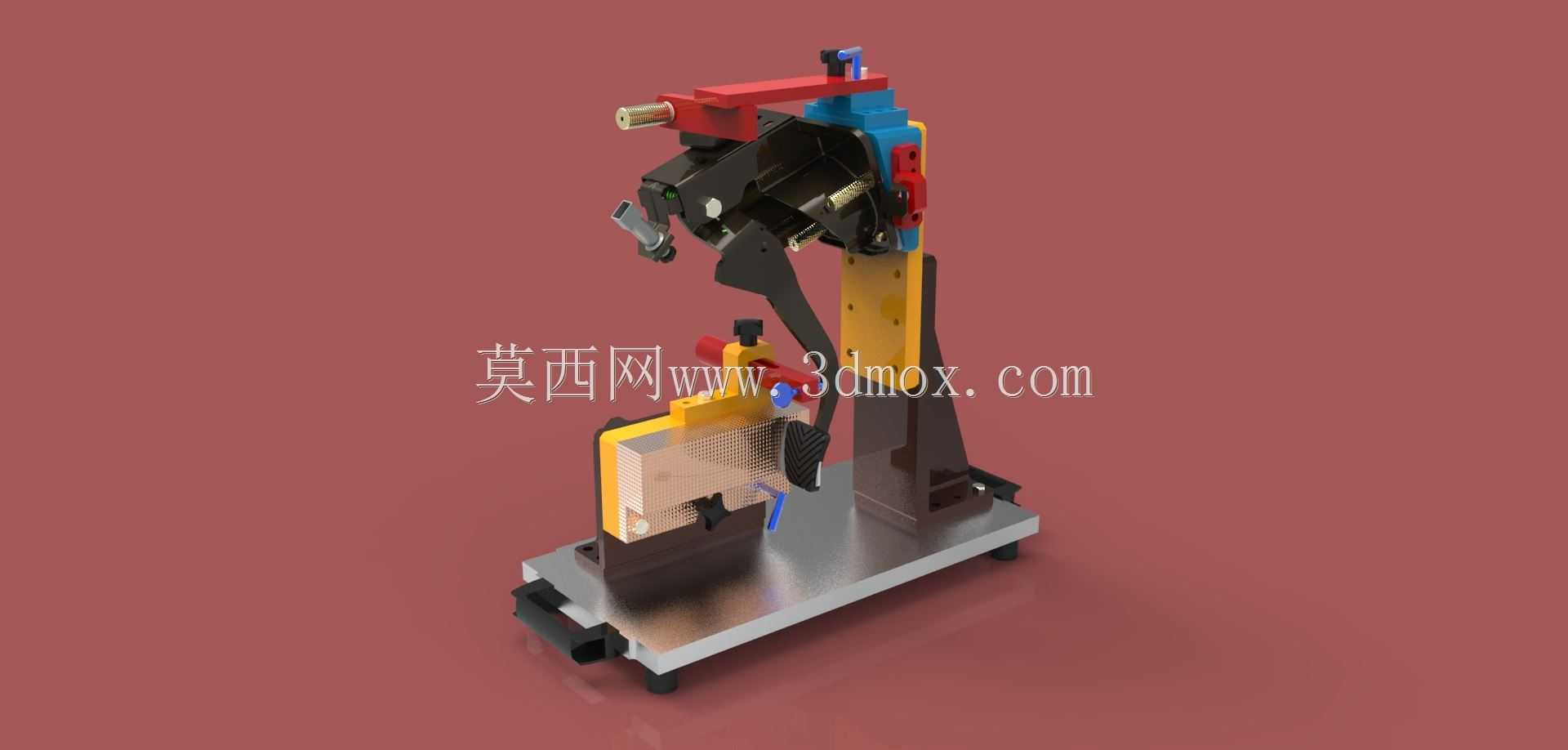

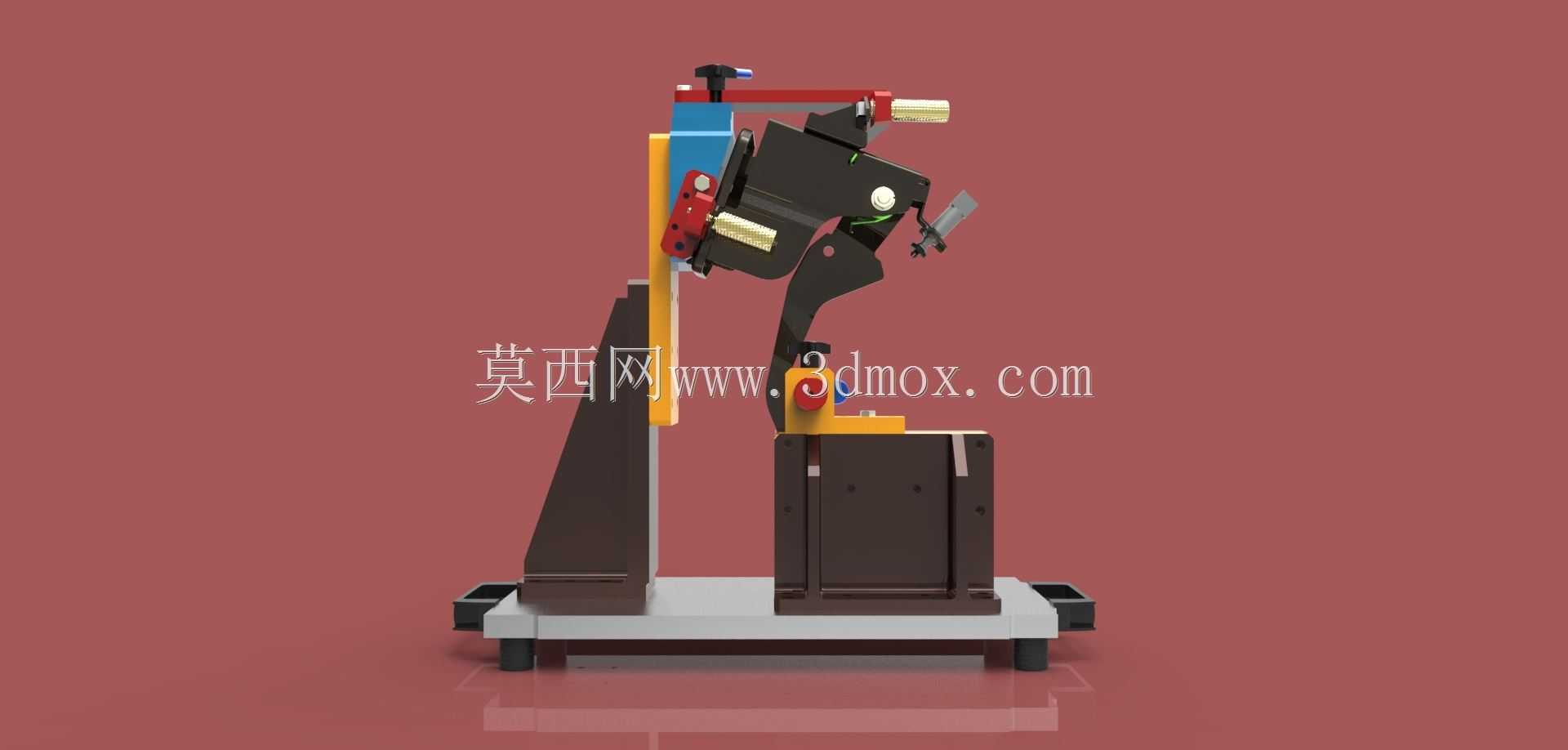

这款手动制动器检具主要应用于汽车零部件生产环节的制程检验与出厂终检场景，是针对乘用车辆手动驻车制动器总成开发的专用检测工装，可在制动器总成装配完成后，快速完成关键形位公差、装配间隙、操作行程相关参数的符合性校验，替代传统通用量具多点测量的繁琐流程，帮助产线检验人员在短时间内完成单件产品的合格性判定，适配中小批量零部件生产的全检需求，也可用于来料入库环节的质量抽检。从实际用途来看，该检具可模拟制动器在整车舱内的实际安装姿态，通过定位基准块、快速夹钳的配合将待检测的手动制动器总成牢牢固定在检测工位上，避免检测过程中工件移位带来的测量误差，配套的检测销、间隙规可直接对应制动器上的关键检测点位，无需检验人员反复调整量具位置，大幅降低人为操作带来的测量偏差，同时可直观判断制动器的手柄操作阻尼、锁止档位切换是否符合设计要求，覆盖手动制动器总成绝大多数出厂检测项。从功能特性来看，该检具采用模块化设计思路，底座采用加厚钢板加工而成，保证整体结构的刚性，长期使用不会出现形变影响检测精度；定位组件根据制动器本体的安装孔位、贴合面轮廓做仿形设计，保证每次装夹的定位基准统一，重复装夹精度可满足量产检测的公差要求；所有与工件接触的定位面、压头都做了软质防护处理，避免装夹检测过程中刮伤工件表面的涂装或加工面；检具上的操作部件都做了人机工程优化，快速夹钳的操作力设置在合理区间，检验人员单手即可完成工件的装夹与拆卸，长时间重复操作也不易产生疲劳。从设计思路来看，该检具完全遵循基准重合原则，将工件在整车上的安装点作为检具的核心定位基准，避免基准转换带来的测量误差，整体结构做了轻量化优化，在保证结构刚性的前提下尽可能缩减不必要的冗余结构，既可以固定在检验台面上使用，也可根据产线流转需求移动到不同工位使用。从安装边界与尺寸来看，该检具整体采用立式布局，底座为矩形金属平台，底部设置可调支撑脚，可根据放置台面的平整度调整水平，整体占用的台面空间较小，不需要额外的气源、电源配套即可独立完成检测作业，适配生产车间不同区域的检验场景，检具的检测工位高度设置在符合人工操作的舒适区间，检验人员站立作业时无需弯腰或抬臂即可完成所有检测操作，整体结构没有突出的尖锐棱角，符合生产现场的安全作业要求。
