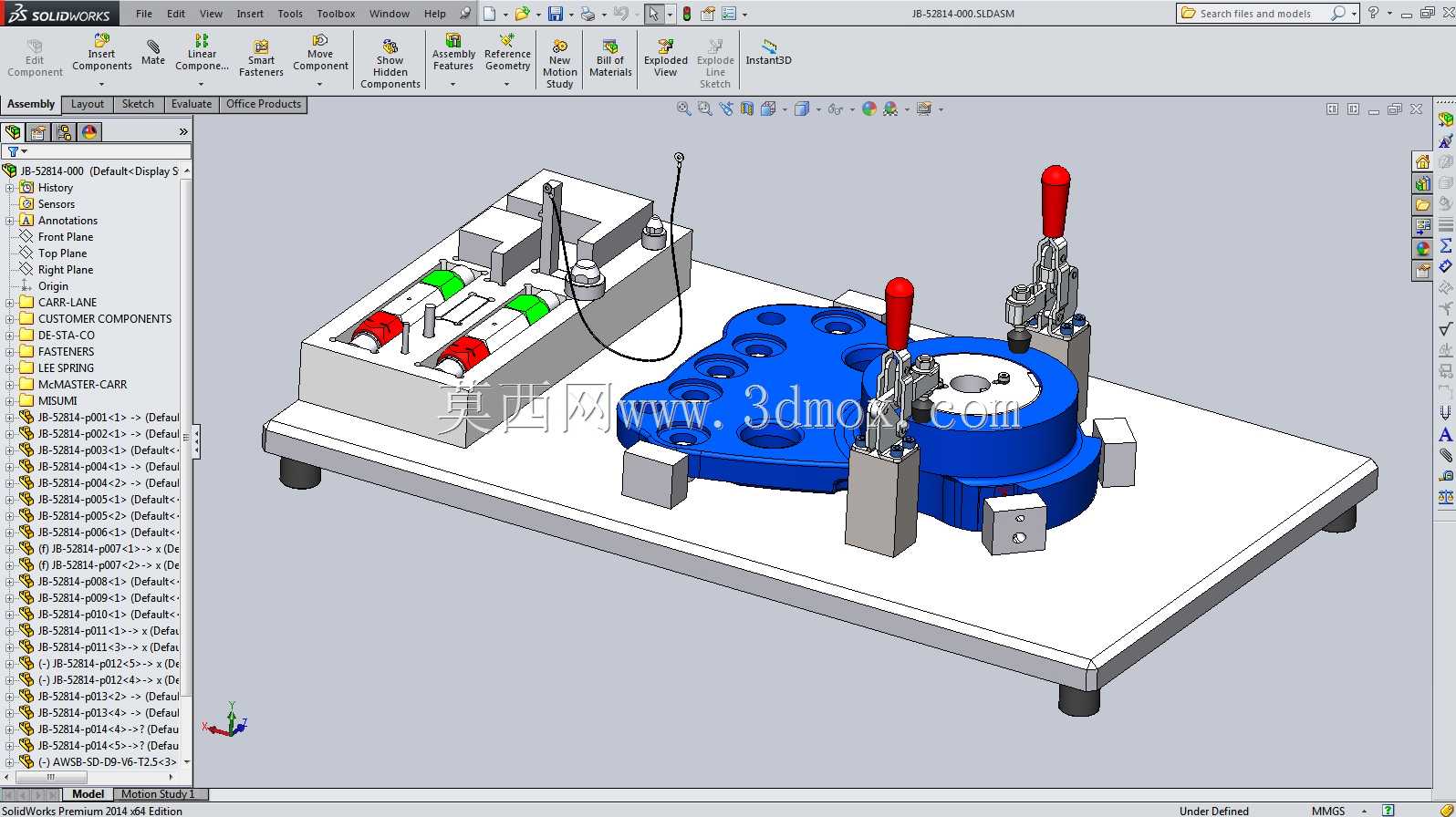

轴类零件安装通止检测工装夹具

这款轴安装通止夹具，主要应用于精密机械零部件装配产线的轴类零件预装检测工位，适配中小规格盘轴类组合件的装配前校验工序，在汽车零部件、通用机电产品、液压元件的装配车间中，这类夹具是保障轴类零件装配同轴度、安装到位率的核心工装，能够替代人工目视与手动塞规检测的传统作业方式，大幅降低轴类零件错装、未装到位、装配偏斜的不良品流出风险。

从实际用途来看，该夹具承担两项核心功能：一是对带安装孔位的蓝色盘类基座进行精准定位，通过基座底面与夹具底板的定位块贴合，限制基座的X、Y向平移与绕Z轴的转动自由度，保证待安装轴的插入基准与设计基准完全重合；二是集成通止检测逻辑，当轴件沿导向结构插入基座安装孔时，若轴件尺寸超差、安装角度偏斜或者未插装到位，夹具上的快速压头无法下压至锁止位置，直观判定装配件不合格，无需额外配备量具即可完成在线快速判定，单工位检测节拍可控制在5秒以内，适配中小批量多品种的柔性装配需求。

在功能特性设计上，夹具采用了卧式基准底板搭配多组定位挡块的布局，底板选用硬质铝合金加工保证平面度，底部设置四个可调减震脚杯，可适应不同平整度的工作台面安装；三套带红色手柄的垂直式快速夹钳沿待装配件周向均匀布置，夹钳压头高度可通过螺纹调节，适配不同厚度的盘类基座压紧需求，夹钳的压紧力经过调校，既能够保证装配件定位无窜动，又不会压伤工件表面；夹具左侧集成的检测模块内置通止导向套，导向套内孔与待装轴的设计尺寸做公差匹配，轴件插入时若尺寸偏大则无法穿过导向套，尺寸偏小则插入后存在旷量，配合夹钳的锁止行程判定，可同时覆盖轴径尺寸、安装深度、装配同轴度三项检测要求。

设计思路上，该夹具遵循了装配工装的基准重合原则与快换适配逻辑，所有定位元件均采用可拆卸式螺栓固定，当需要适配不同规格的轴类与盘类组合件时，仅需更换定位挡块、导向套与夹钳压头，无需重新制作底板主体，大幅降低多品种生产的工装投入成本；整体布局充分考虑了人工操作的人机工程，夹钳手柄的操作高度设置在工作台面以上120mm-180mm区间，操作人员无需过度抬臂或者弯腰即可完成取放件、压合检测、取件的全流程动作，长时间作业不易产生疲劳。

从安装边界与外形尺寸来看，整套夹具的底板长宽尺寸控制在400mm*300mm范围内，整体高度不超过250mm，占用工作台面积极小，可直接放置在标准装配工作台或者线边作业台上使用，无需额外的安装固定；夹具的外接检测线路采用侧出走线方式，不会干涉操作人员的取放件动作，所有棱角位置均做了倒角处理，避免作业过程中刮伤操作人员或者工件表面。
