机械加工用臂式离合检查夹具结构

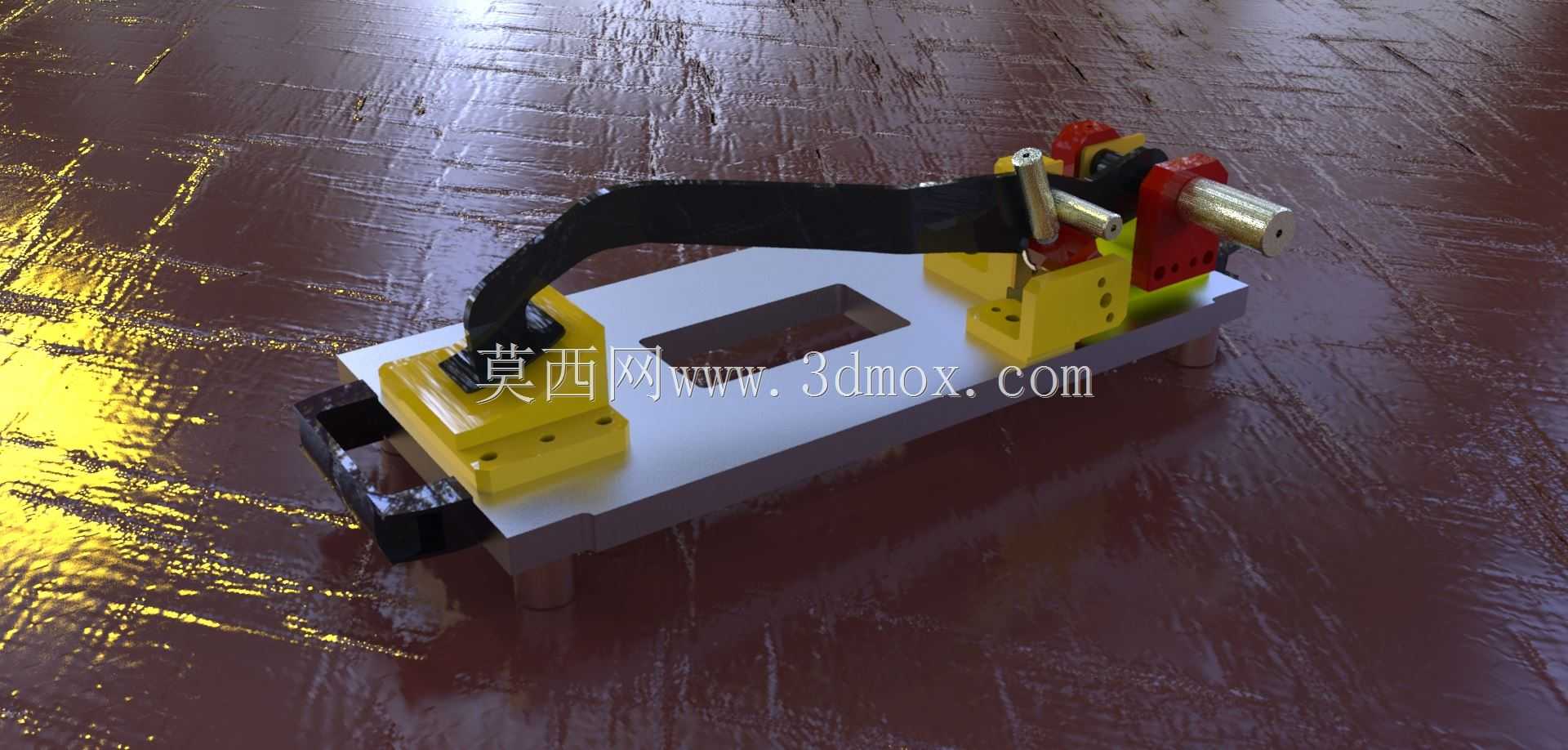

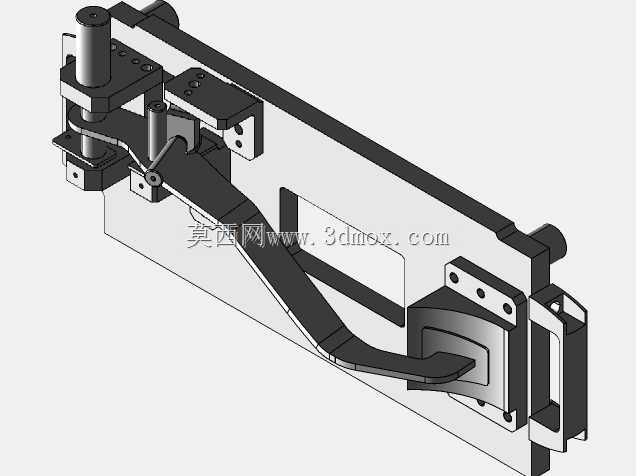

这款臂式离合检查夹具，主要应用在机械零部件加工的终检工序、离合器组件装配线的在线检测工位，以及汽车、通用机械传动部件的来料质检环节，用来完成离合器臂组件的行程校验、接合断开位置精度检测、装配间隙符合性判定等工作，替代传统人工手持量具的检测方式，能大幅降低检测过程中的人为误差，提升批量零件检测的一致性与效率。从实际使用场景来看，这类夹具多布置在车间质检台、装配线旁的检测工位，适配多品种小批量的传动部件检测需求，操作人员无需复杂培训即可完成装夹检测操作，适配车间常规的作业环境，不需要额外配套复杂的动力源即可完成手动检测作业。在功能特性上，这款夹具采用卧式安装基座作为承载主体，基座上预留了标准的安装槽位，可直接固定在常规检测工作台面上，基座的平面度经过精加工处理，保证装夹基准的精度稳定；长臂式的压合操作结构采用杠杆力臂设计，操作端的施力行程经过优化，操作人员仅需施加较小的作用力即可完成待检测离合器组件的压紧定位，压头位置配套了可调式限位结构，可根据不同规格离合器臂的厚度调整压合行程，避免压伤零件表面；定位端采用模块化的定位块设计，黄色的定位基座上加工有对应离合器组件安装孔位的定位销孔，可快速更换不同规格的定位镶件，适配多种相近尺寸的离合器臂检测需求，端部的金属定位轴可模拟离合器实际装配时的转轴工况，还原零件真实的装配状态，保证检测数据能直接反映零件实际装配后的性能表现。设计思路上，这款夹具优先遵循检测基准与设计基准重合的原则，将离合器组件的安装转轴孔作为主定位基准，配合基座上的平面支撑限制零件的六个自由度，避免过定位导致的装夹变形；操作臂的回转支点经过受力优化，布置在靠近定位端的位置，缩短力臂传递路径，减少操作过程中的结构形变，保证压合位置的重复精度；整体结构没有采用复杂的气动、液压元件，全部采用纯机械结构实现装夹与检测功能，一方面降低了夹具本身的制造成本，另一方面也减少了后期使用过程中的维护需求，适合车间多工位的批量配置。在外形尺寸与安装边界上，这款夹具整体采用长条形卧式布局，总长度控制在常规检测工作台的可用宽度范围内，基座宽度适配单人操作的作业空间，操作臂抬起后的最大高度不会遮挡检测人员观察百分表或检测刻度的视线，基座底部的支撑脚高度经过设计，既保证夹具放置的稳定性，也预留了底部清理切屑、杂物的空间，安装时仅需通过基座槽位配合T型螺栓即可完成固定，不需要对现有工作台做额外改造，可快速在不同检测工位之间转移使用。
