长杆件多工位气动压紧装配工装

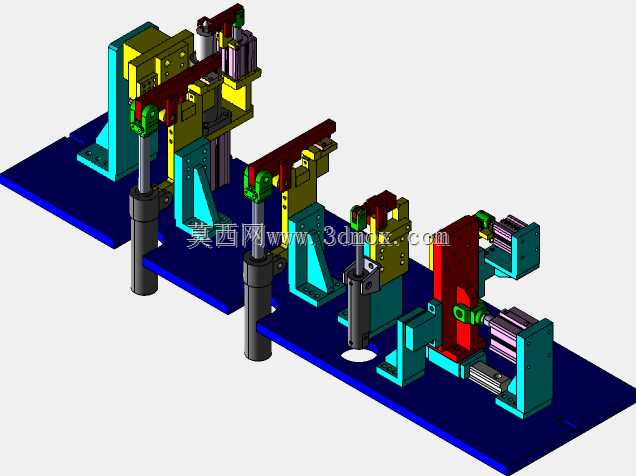

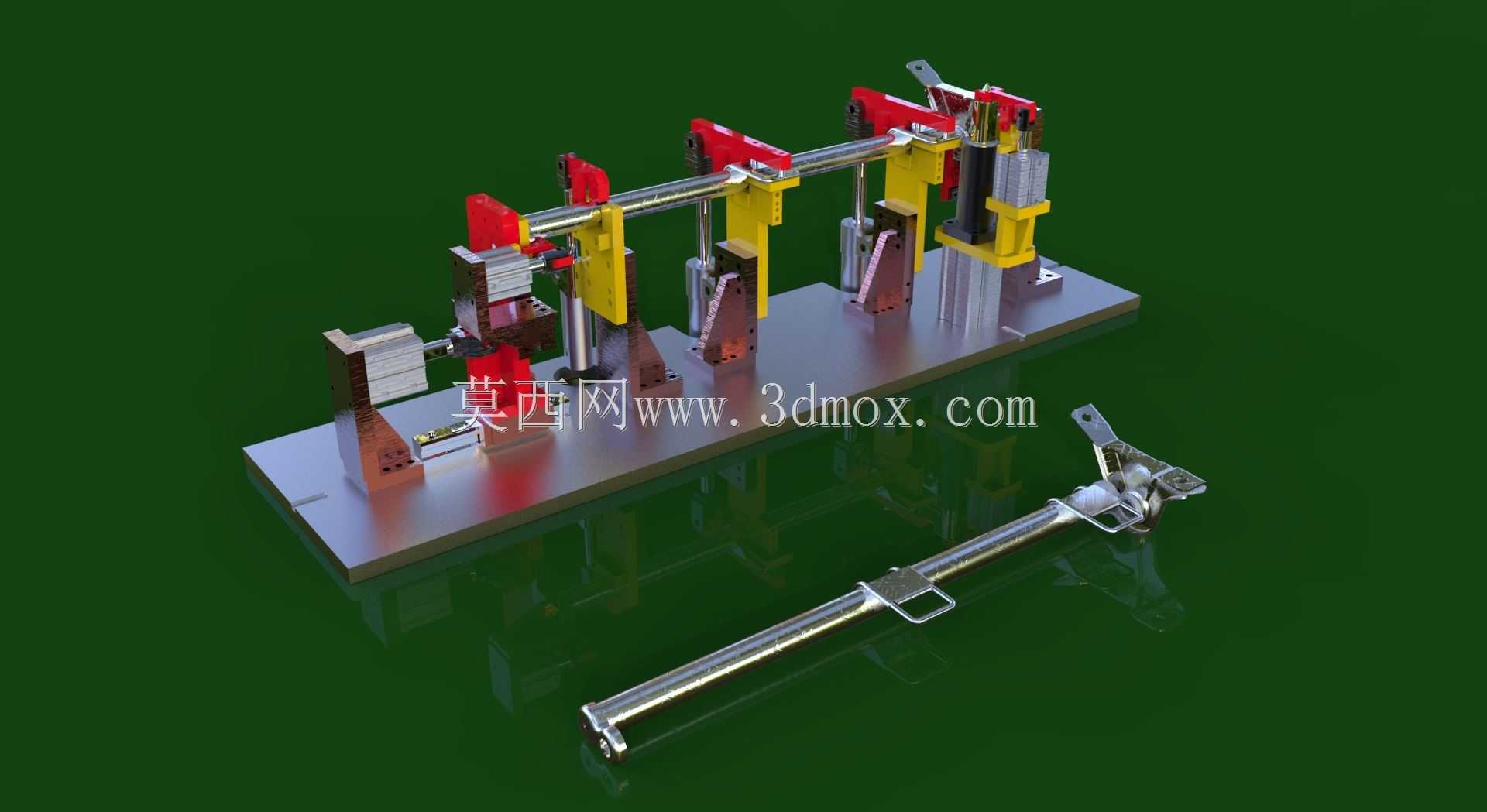

该套装配工装主要应用于汽车底盘细长杆件类零部件的总成装配工序，适配两端带连接结构的长杆状金属工件的批量组装作业，常见于汽车零部件生产车间的装配工位、零部件配套加工厂的预装工段，可替代传统人工持夹定位的作业模式，大幅降低装配过程中工件偏移、对位不准的问题。工装整体采用卧式长平台布局，底座为整块精加工钢制平台，作为所有功能组件的安装基准，平台表面加工有规则排列的安装定位槽与螺纹孔位，可根据不同长度规格的工件调整各夹紧定位模块的安装位置，适配一定尺寸范围内的同类型长杆工件装配需求。工装沿工件轴向依次排布多组定位与夹紧单元：靠近工件两端的位置设置有端部定位挡块，用于限定工件的轴向安装位置，保证工件装配时的轴向尺寸精度；中间段均匀分布多组气动压紧机构，每组机构包含立式安装支架、气动驱动缸、压头与仿形定位块，仿形定位块根据工件杆身的截面外形做适配铣削加工，可完全贴合工件外轮廓，避免装夹过程中出现工件表面压伤、径向转动的问题，气动压头采用竖直下压的动作逻辑，压合行程经过精准调校，既可以提供足够的压紧力保证装配过程中工件不发生位移，又不会因压力过大造成薄壁杆件变形。工装的一侧还设置有侧向辅助定位组件，用于工件端部附属零件装配时的侧向顶紧定位，配合端部的定位结构可实现工件六个自由度的完全约束，保证装配过程中工件位置的一致性。整套工装的安装边界以底座平台为基准，所有功能组件均安装在底座平面范围内，外接气动管路可从底座侧面的走线槽排布，不会干涉操作人员的装配动作，工位操作侧预留有足够的操作空间，方便操作人员取放工件、完成零部件的螺栓紧固、附件压装等装配动作。设计过程中充分考虑了换产适配性，所有的定位块、压头均采用可拆卸式的螺栓连接结构，更换不同规格的工件时，仅需更换对应仿形定位块与压头、调整各模块的安装位置即可快速完成换产，无需重新加工整套工装底座，有效降低了多品种小批量生产场景下的工装投入成本。同时工装的气动控制逻辑采用统一的气路控制，可实现所有压紧机构的同步动作，操作人员仅需操作控制气阀即可完成工件的整体装夹与松开，单工位的装夹耗时较传统手动螺旋压紧结构缩短六成以上，可有效提升单工位的装配作业效率，降低操作人员的劳动强度。
