工业液压系统集油罐OCC结构设计

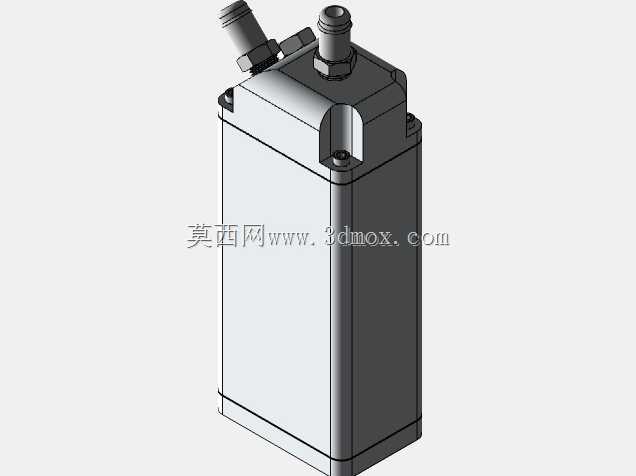

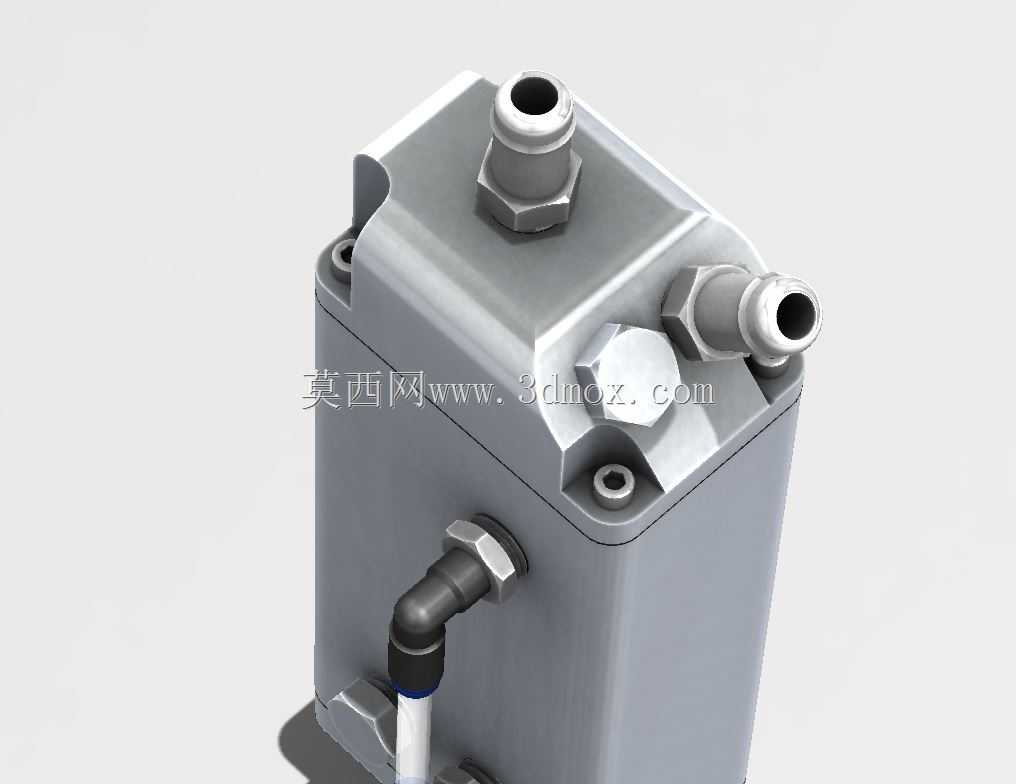

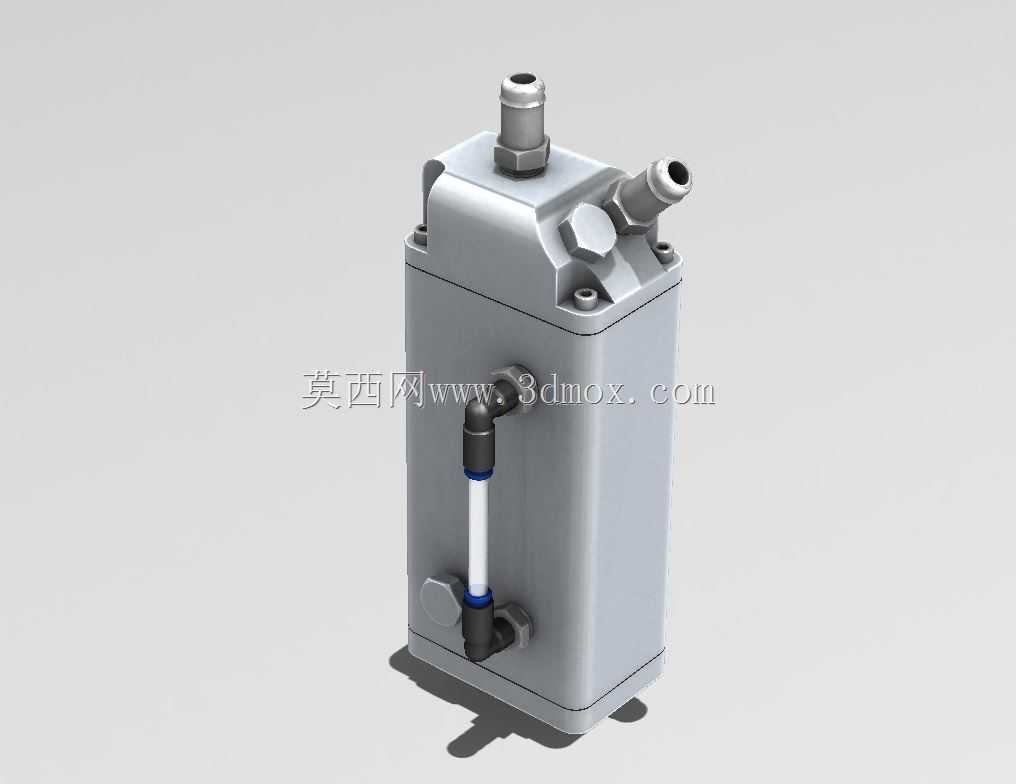

这款集油罐是液压润滑系统中承担油气分离、杂质沉降、油路稳压功能的核心辅助元件，广泛应用于机床液压站、工程机械油路系统、自动化生产线润滑回路、重型设备静压供油单元等场景，在整个流体回路中扮演着油路缓冲与介质净化的关键角色，能够有效避免管路中裹挟的气体、磨屑直接进入泵体或精密控制阀组，大幅延长核心液压元件的使用寿命，降低油路气蚀、卡阀等常见故障的发生概率。从实际功能特性来看，该罐体采用立式长方体紧凑结构设计，顶部设置两个不同通径的金属快插接口，分别承担油气混合物输入、净化后油液回流的功能，侧部外置的透明可视管路可实时观测罐内油位高度与介质清洁度，无需拆解罐体即可完成日常运维巡检，罐体侧面预留的内六角螺塞可作为排污口使用，定期沉降的金属磨屑、油泥可通过该接口快速排出，无需整体拆卸管路。设计过程中严格遵循液压辅件的安装边界要求，整体外形采用方正立式布局，可直接通过罐体底部的安装孔固定在液压站侧板或设备机架立面，无需额外设计安装支架，各接口的朝向与伸出长度经过反复校核，既保证外接管路的弯折半径符合液压油管的安装规范，避免管路死折造成通流面积下降，也预留了足够的扳手操作空间，方便现场装配与后期维护时的管路拆装。罐体的壁厚经过耐压强度校核，可满足常规中低压液压系统的工作压力要求，各连接部位的密封结构采用锥面密封加组合垫圈的双重密封形式，可在长期振动工况下保持可靠的密封性能，杜绝油路渗漏问题。外置的油位观测管采用耐油透明材质搭配金属加固接头，可耐受常规液压油的长期腐蚀，避免长期使用后出现浑浊、开裂等问题，罐体表面的棱角均做了倒角处理，既避免装配过程中划伤操作人员或油管外壁，也提升了整体结构的工艺美观度。
