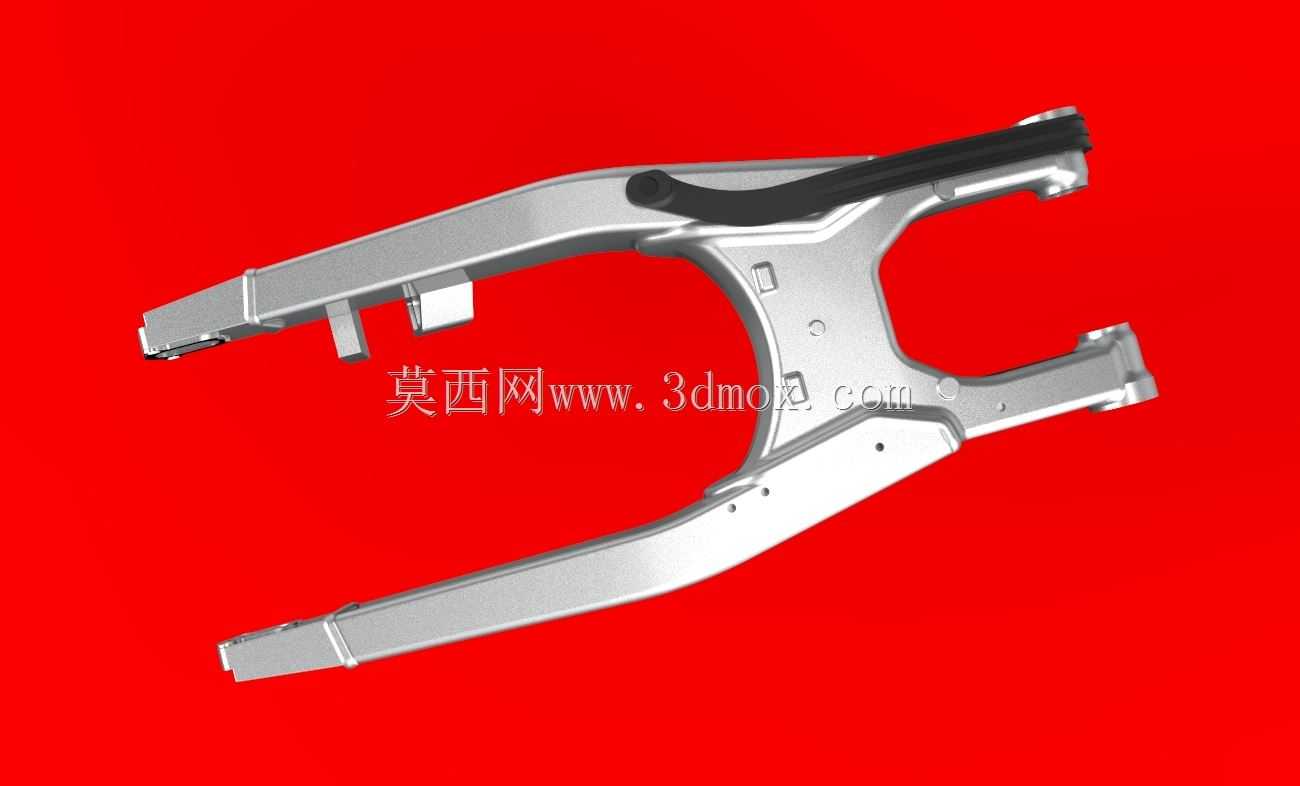

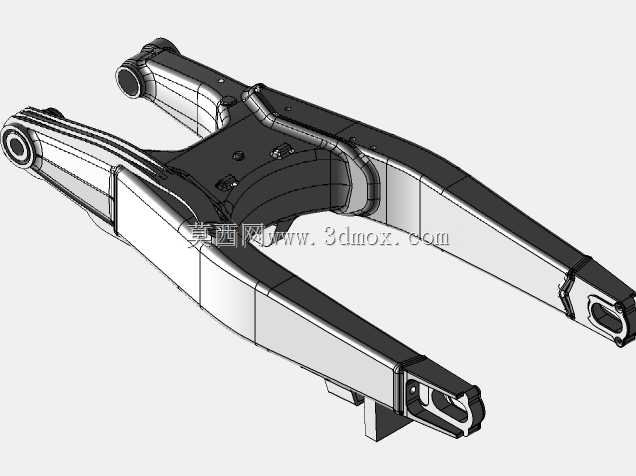

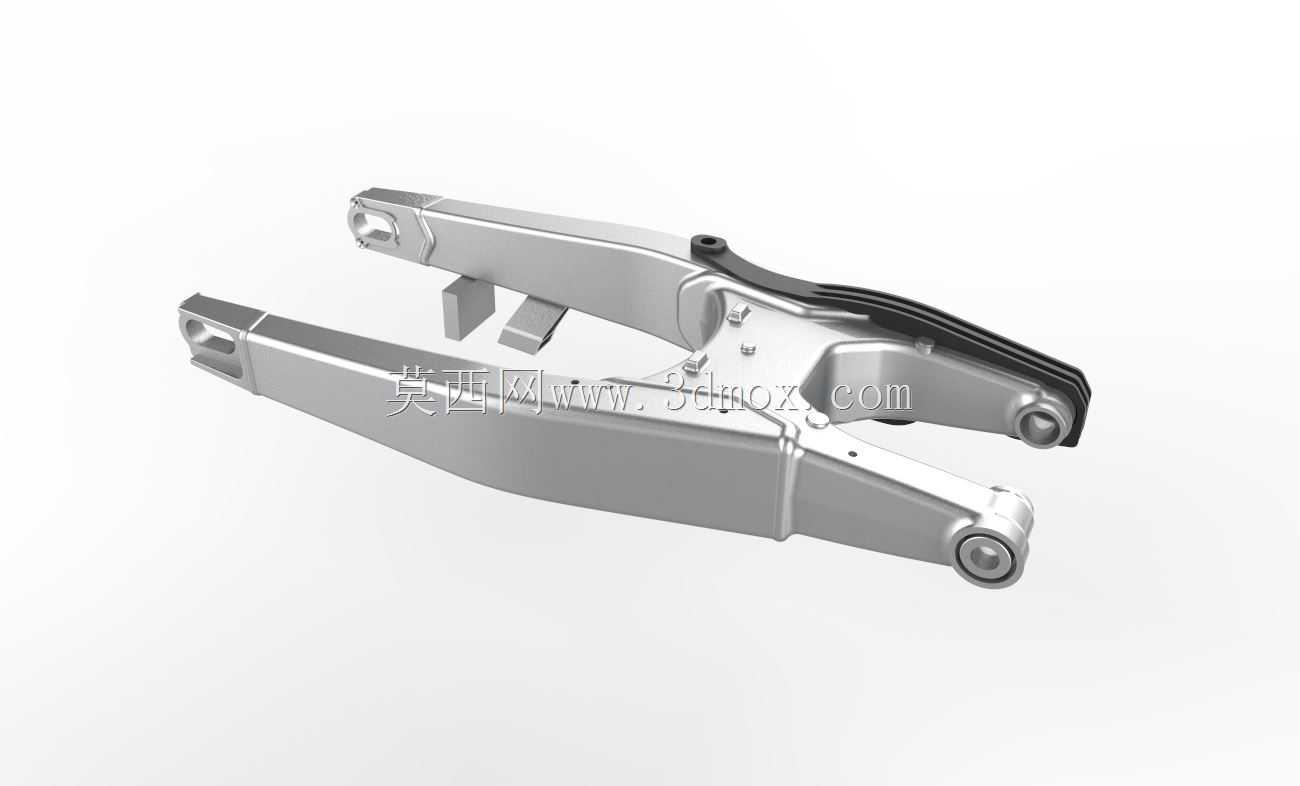

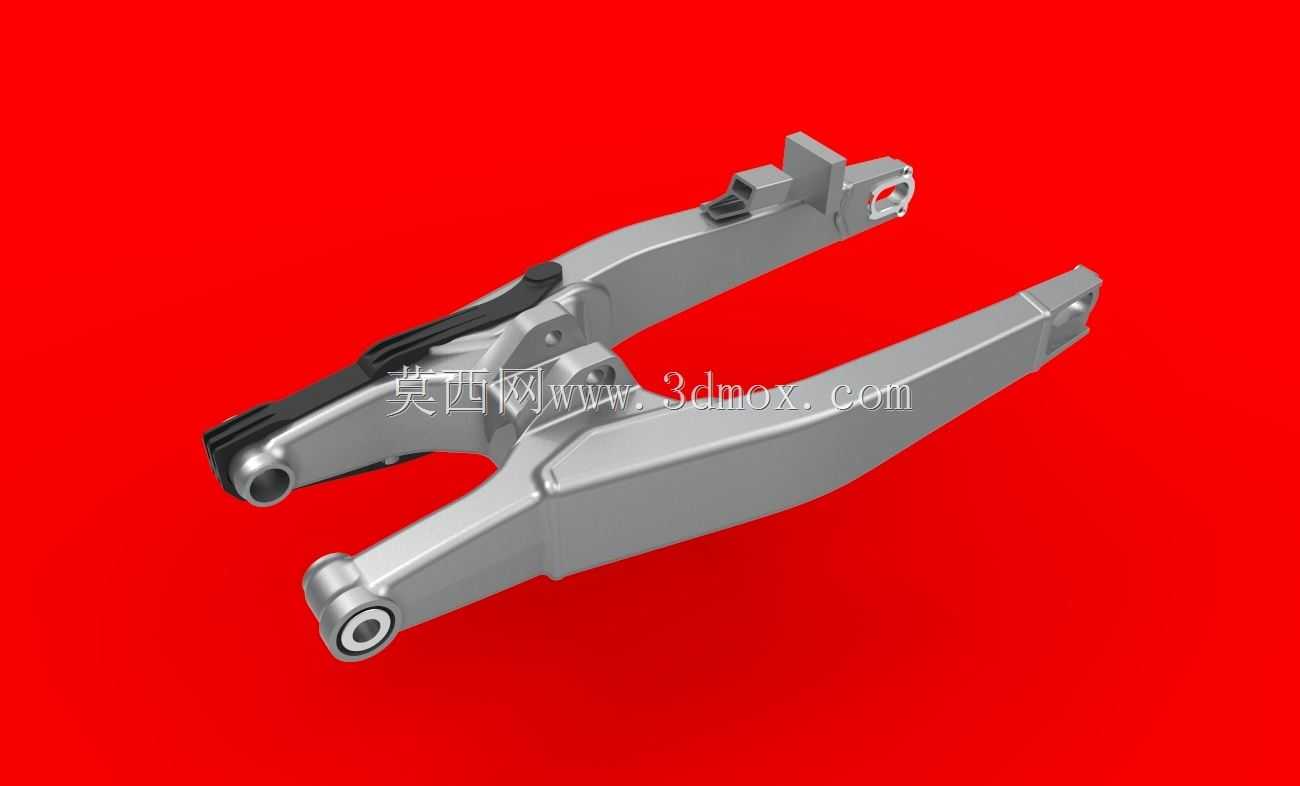

本田CRF250越野摩托车后摇臂结构

该部件是越野摩托车核心的后悬挂承载构件，主要应用于非铺装路面骑行的越野摩托后行走系统，承担连接车架主体与后轮总成的核心作用，在车辆行驶过程中传递后轮的驱动力、制动力，同时配合后减震器吸收路面颠簸带来的冲击，抵消飞跃落地时的瞬时重载，保障后轮始终与地面保持合理贴合度，提升越野骑行过程中的操控稳定性与行驶安全性。从功能特性来看，这款摇臂采用双侧梁式结构设计，整体为铝合金压铸成型的中空构型，在保证结构强度的前提下尽可能降低自身重量，减少后悬挂的非簧载质量，提升减震器的响应速度。摇臂前端设置有与车架铰接的安装轴孔，孔内预设轴承安装位，可实现摇臂绕铰接轴的顺畅摆动，铰接位置的加强凸台经过加厚处理，能够承受大冲击载荷下的应力集中，避免铰接位置出现开裂变形。摇臂中部预留了后减震器下安装点、链条导向块安装位以及刹车管路走线卡槽，能够精准适配越野摩托的后减震布局、传动链条走向与后刹车系统的装配需求，两侧的导向块安装位可固定耐磨导向块，避免链条在剧烈颠簸中跳动剐蹭摇臂本体，延长部件使用寿命。摇臂后端设置后轮轴安装槽与调节卡位，可通过后轮轴的位置微调实现传动链条张紧度的调节，安装槽两侧的端面经过铣平处理，保证后轮轴安装后与摇臂的垂直度，避免后轮出现偏摆影响行驶稳定性。从设计思路上，这款摇臂充分考虑越野场景的使用需求，整体轮廓采用流线型收窄设计，在车辆倾斜过弯时不会与地面发生剐蹭，梁体的加强筋沿着应力传递方向布置，在铰接点、减震安装点、后轮安装点等受力集中区域做了局部加厚与圆角过渡处理，有效分散载荷，避免应力集中导致的结构失效。外形尺寸方面，摇臂整体长度适配CRF250车型的轴距设定，前端铰接点的间距与原厂车架安装位完全匹配，后端轮轴槽的宽度适配对应规格的后轮轴，安装边界完全贴合原厂车型的装配公差，无需额外修改即可实现原位替换，梁体的内部中空腔体可在保证刚性的同时容纳部分走线，让整车后部布局更加整洁。
