管类零件焊接定位装配工装夹具

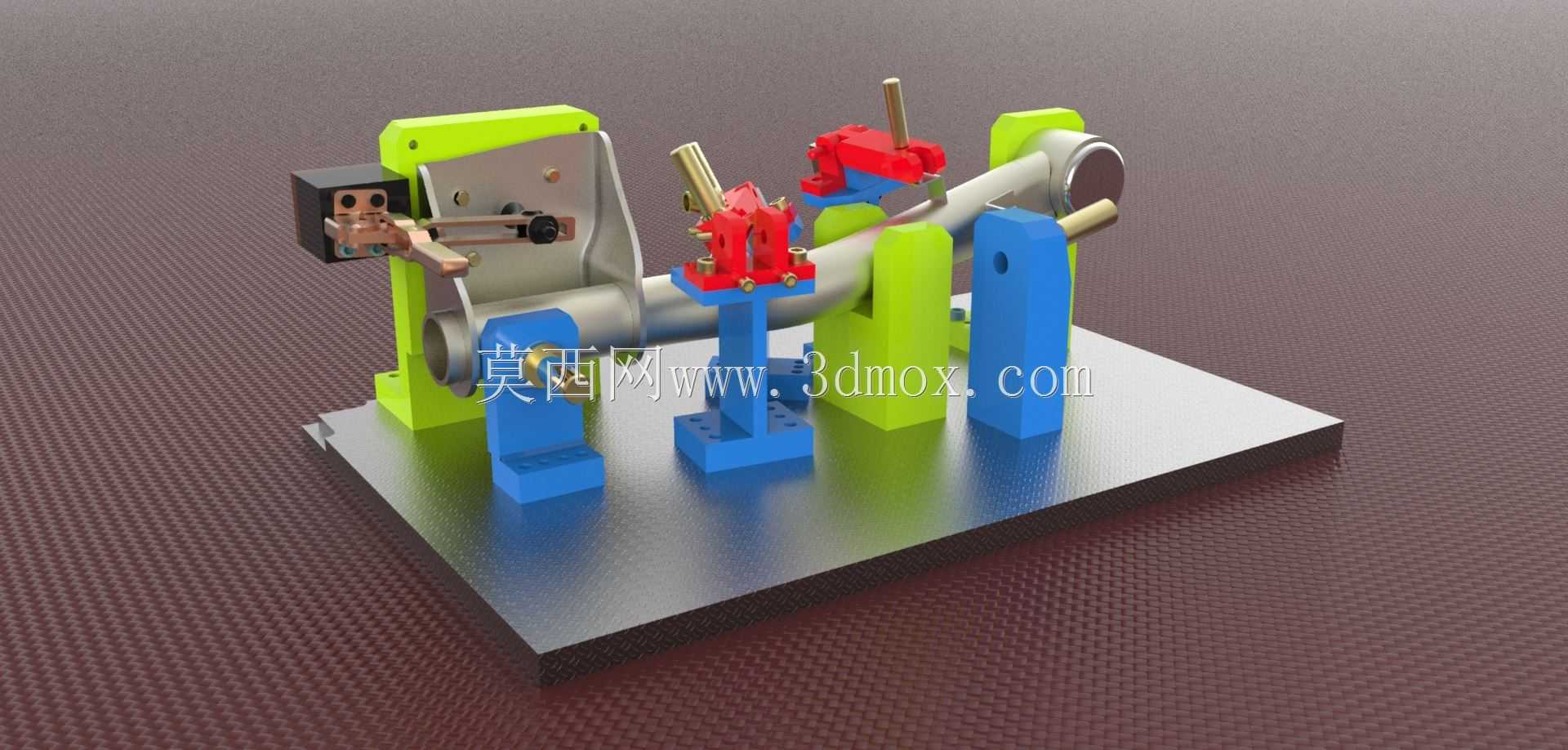

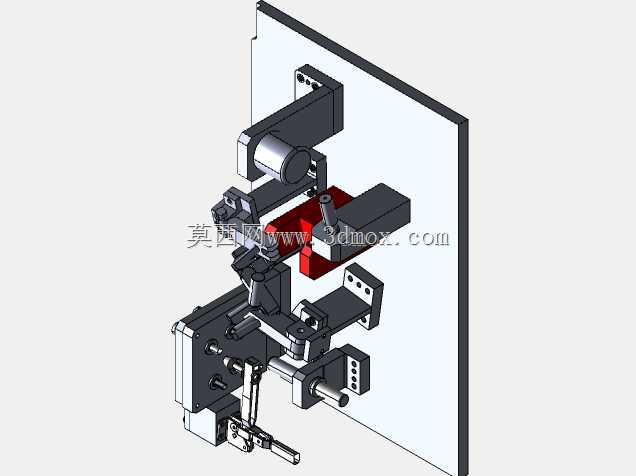

这款装配夹具主要应用于金属管材类焊接零部件的生产加工场景，在汽车排气系统管件、工程机械液压管路、金属结构架连接管等需要多组件拼焊的工序中承担核心定位作用，能够解决异形管类零件焊接过程中易移位、拼合精度差、批量生产一致性难保障的行业痛点，是焊接加工环节提升良品率与生产效率的核心工艺装备。从实际用途来看，该夹具可同时完成待焊管材本体与多个外接连接支架、安装座、接头组件的空间位置固定，在焊接作业全程限制工件的六个自由度，避免焊接热变形导致的组件错位，无需工人反复测量校准拼合位置，大幅降低焊接工序的操作门槛与装夹辅助时长。在功能特性上，夹具采用多点位组合定位设计，不同颜色的定位模块承担不同功能：亮绿色的支撑座为管材提供主基准承托，匹配管材外圆轮廓做仿形贴合设计，保证管材轴线位置的基准统一；蓝色立式定位块对管材的轴向窜动与径向偏移做硬限位，确保管材放置后无多余活动量；红色的快速压紧模块采用肘节式压紧结构，可快速实现压头的开合与锁紧，压头接触工件的位置做了仿形适配与防滑处理，既保证装夹压紧力足够避免焊接时工件翘起，又不会压伤管材表面；侧边的铜质导电组件可直接作为焊接接地端，减少焊接时的额外接线操作，同时铜材的耐高温特性可避免焊接飞溅粘连定位面，延长夹具使用寿命。从设计思路来看，整套夹具遵循基准统一原则，以管材的外圆轴线作为核心设计基准，所有定位块、压紧座的安装位置都围绕该基准做公差分配，底板采用加厚钢板加工，平面度控制在较高精度等级，所有功能模块都通过螺栓定位销固定在底板上，易磨损的定位衬套、压头都设计为可快拆更换的结构，降低后期维护成本。在安装边界与尺寸方面，整套夹具的底板为矩形金属平板，可直接固定在标准焊接工作台的T型槽上，整体占用空间适配常规人工焊接工位与自动焊接工作站的装夹范围，夹具的操作高度符合人体工程学设计，工人站在工位正面即可完成所有压紧操作与上下料动作，各个压紧手柄的操作空间预留充足，不会出现操作干涉，待焊工件放入与取出的路径无遮挡，可实现快速上下料。
