支撑镜气动夹紧工装结构设计

这款支撑镜气动夹具主要应用于光学元件加工、精密组件装配的生产环节，针对支撑镜类薄壁易变形零件的装夹需求开发，可适配铣削加工、镜片胶合、端面检测、组件预装等多道工序的装夹定位作业，替代传统手动螺旋压紧装夹方式，大幅降低薄壁支撑镜装夹过程中的受力变形风险，同时提升批量生产环节的装夹效率与装夹一致性。

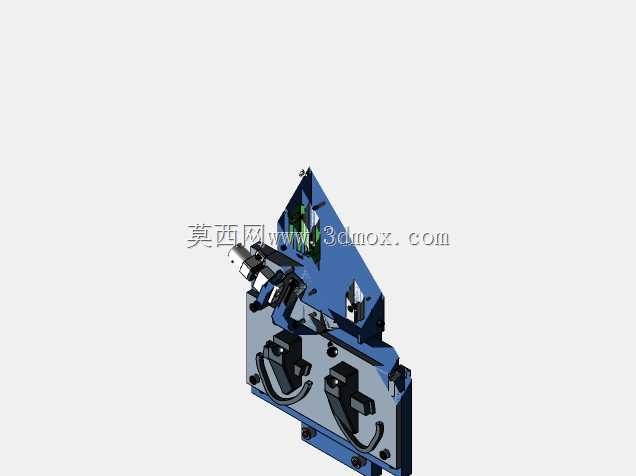

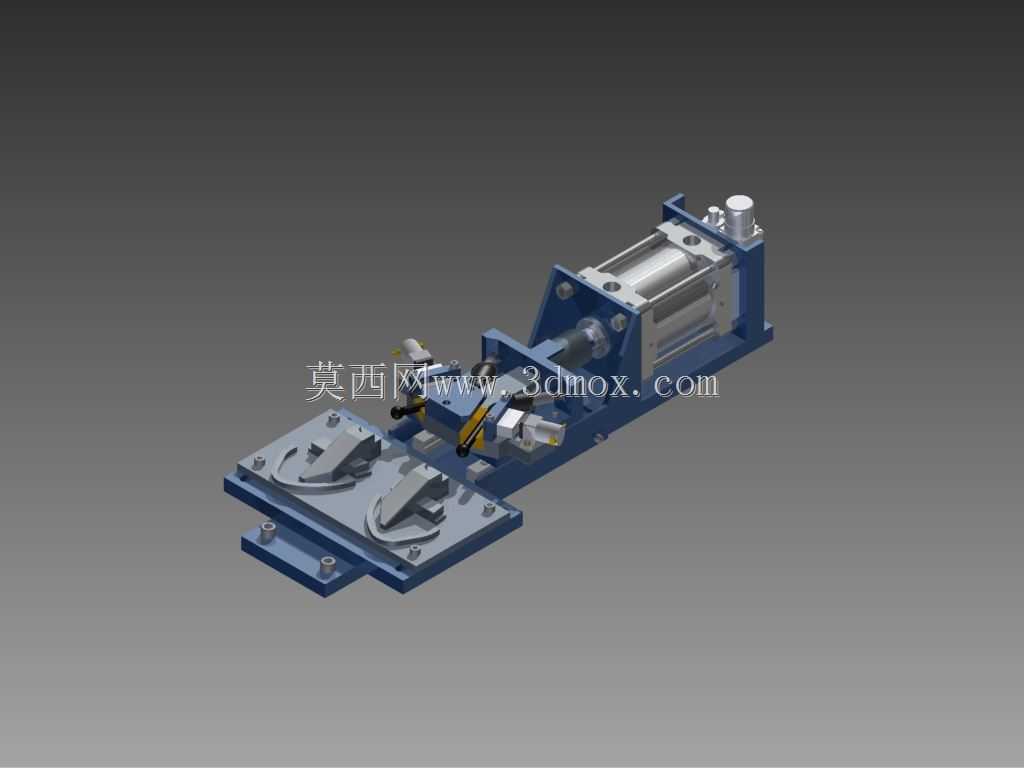

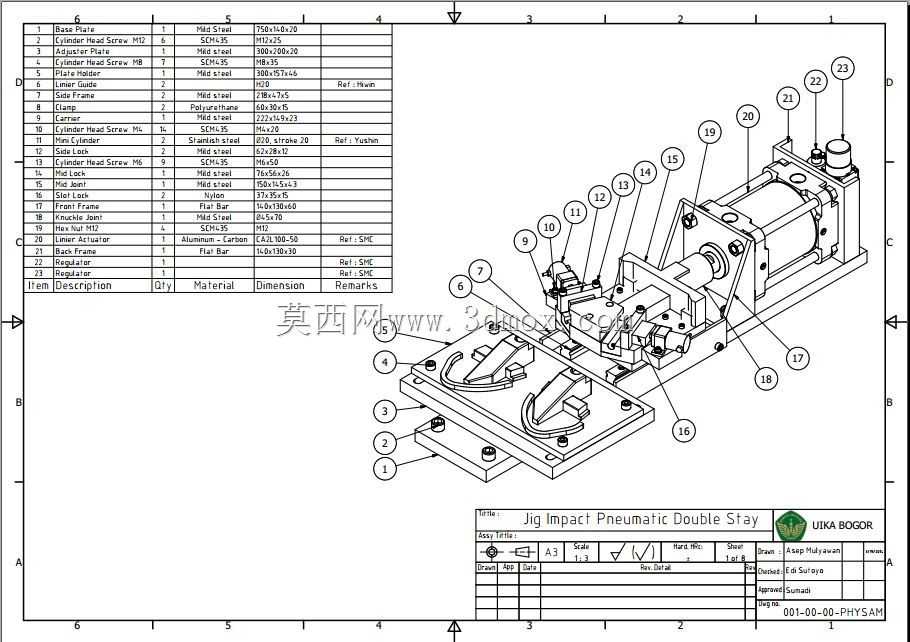

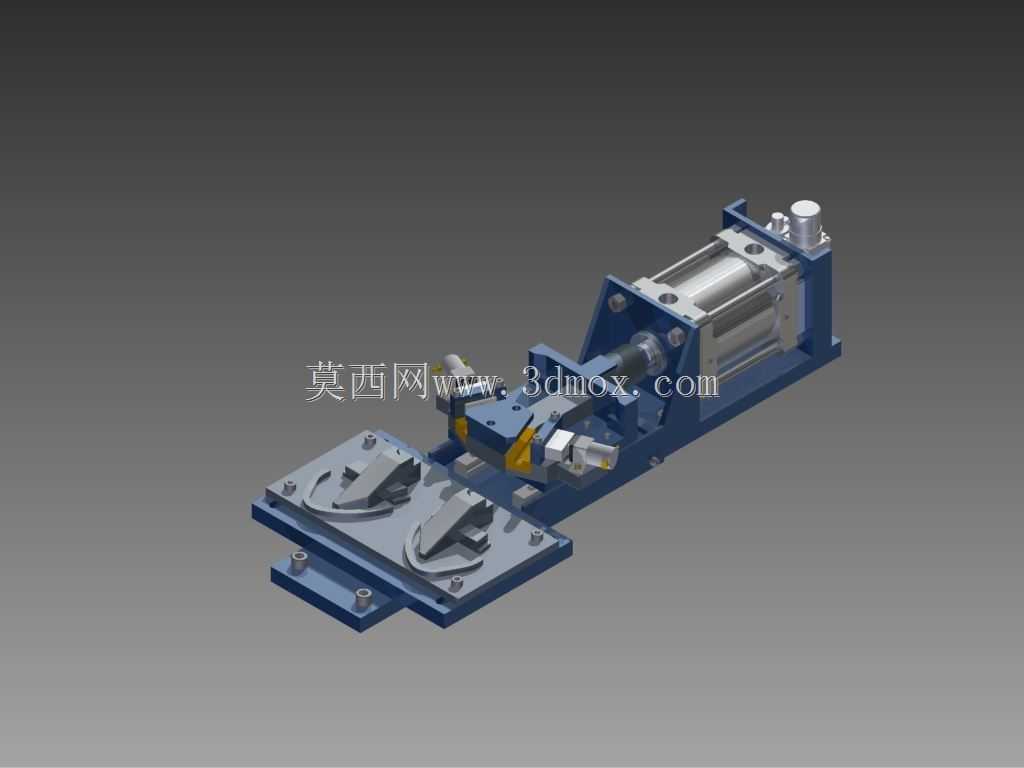

设备整体采用卧式布局，核心功能依托气动执行元件输出稳定压紧力，搭配仿形定位基座实现支撑镜的精准限位：基座部分根据支撑镜的外形轮廓做了贴合型面设计，接触位置预留软质防护垫安装槽，避免硬质金属直接接触镜片支撑结构造成表面压伤或划痕；气动驱动端采用带导杆的标准气缸作为动力输出部件，气缸输出端连接自适应压头，压头可随支撑镜装夹位置的微小偏差自动调整贴合角度，保证压紧力均匀分布在支撑镜的受力边框上，不会出现局部应力集中导致的零件变形。

设计过程中优先考虑了装夹动作的可靠性与操作便捷性：整体气路布局内嵌在夹具底座内部，外接气源接口设置在底座侧方，避免管线外露干扰上下料操作；压紧行程做了冗余设计，可适配一定尺寸范围内不同规格的支撑镜装夹，无需频繁更换压头或调整定位块；定位基座设置了两个独立装夹工位，可同时完成两件支撑镜的装夹固定，配合生产线的上下料节奏，减少气缸单次动作的等待时间，提升单工位的作业产能。

从安装边界来看，夹具底座采用标准平板式安装结构，底面设置多个定位销孔与螺栓沉孔，可直接固定在标准加工工作台、检测平台或者装配流水线的工装板上，整体外形紧凑，安装后不会占用过多工作台面空间，压头完全打开时的开合高度满足支撑镜垂直上下料的操作空间需求，操作人员无需倾斜零件即可完成取放，避免上下料过程中零件与夹具发生磕碰。夹具的压紧力可通过外接气源的调压阀灵活调整，针对不同壁厚、不同材质的支撑镜零件，可匹配对应的压紧力参数，既保证装夹后零件在加工或检测过程中不会发生位移，也不会因压紧力过大造成零件形变，保障支撑镜最终的形位公差与表面质量符合工艺要求。
