改装车用集成式离合刹车油门踏板总成

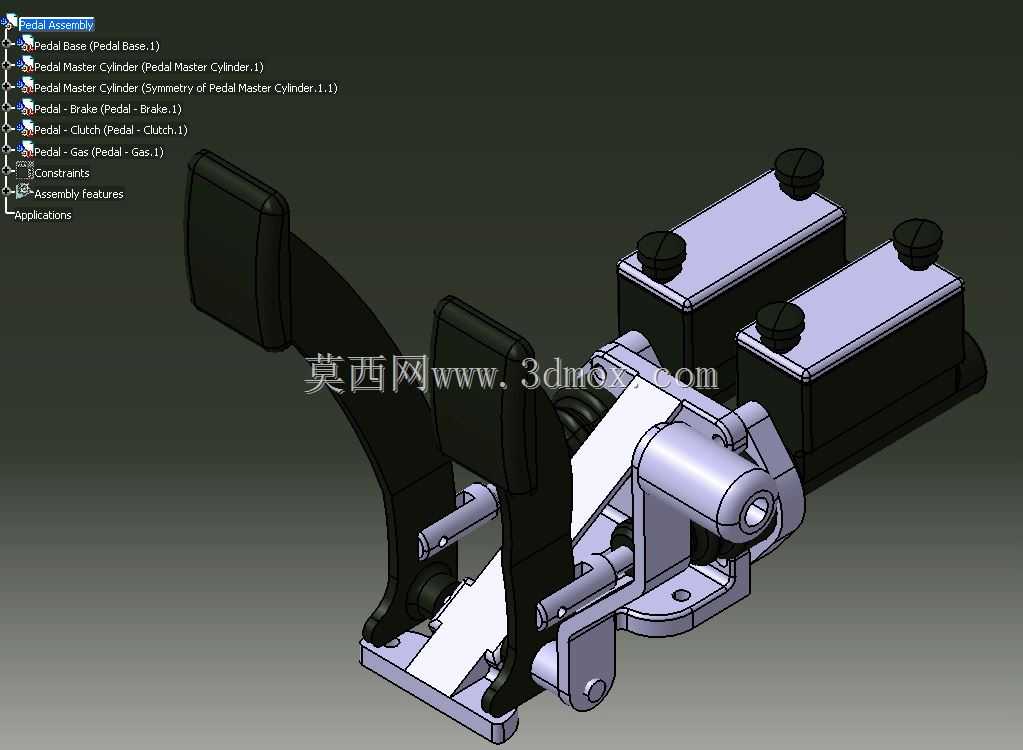

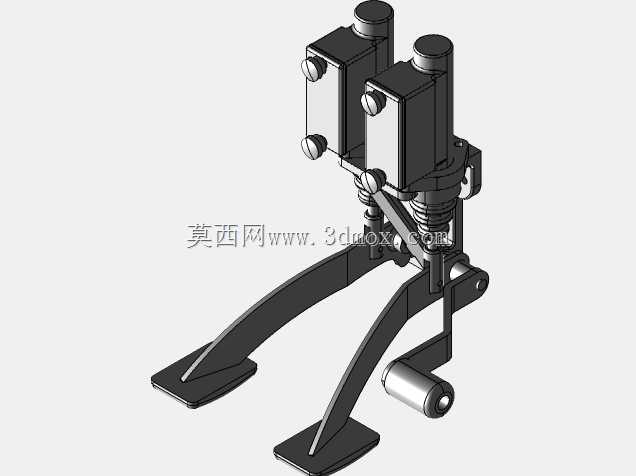

该踏板总成主要面向改装乘用车、定制化竞技赛车以及特种作业小车的驾驶舱操纵系统场景，是驾驶人员与车辆动力、制动系统交互的核心操纵部件，替代传统分散布置的独立踏板结构，实现离合、制动、油门三个操纵功能的高度集成，适配紧凑布局的改装驾驶舱空间需求，能够在有限的驾驶舱地板区域内完成全部驾驶操纵功能的布置，减少零散部件的安装调试工作量。从实际用途来看，该总成直接连接三套液压操纵总泵，其中离合踏板对应离合器操纵总泵，制动踏板对应双回路制动总泵，油门踏板对应节气门操纵或电子油门信号触发结构，驾驶人员通过踩踏不同踏板，分别实现离合器分离结合、车辆制动减速、发动机动力输出调节的核心操作，直接决定驾驶操作的跟手性与反馈质感，是影响驾驶操控体验的核心部件。在功能特性上，该总成采用一体化安装底板设计，三个踏板的转轴采用共轴+独立复位的结构，每个踏板都配备独立的复位弹簧，保证踩踏后能够快速回位，同时避免不同踏板操作时的互相干涉；踏板臂采用高强度冲压钢结构，表面做防滑耐磨处理，踏板面设置防滑纹理，即使驾驶人员鞋底存在水渍、油污也能保证踩踏接触的稳定性，不会出现打滑脱脚的安全隐患；配套的液压总泵直接集成安装在踏板总成的后端支架上，无需额外设计总泵安装支架，大幅缩短了踏板推杆到总泵活塞的传动路径，减少传动间隙带来的踏板虚位，让踩踏力度反馈更加直接线性，踏板行程与总泵活塞行程的匹配经过精准调校，离合踏板的半联动点行程、制动踏板的制动力增长区间、油门踏板的开度对应比例都符合竞技驾驶的操作习惯，能够帮助驾驶人员更精准地控制车辆状态。从设计思路来看，该总成优先考虑安装的通用性与调校的便捷性，安装底板上预留多组不同间距的安装孔位，能够适配不同车型的驾驶舱地板安装点位，无需对原车地板进行大规模切割改装；踏板的初始高度、踏板面前后位置都支持小范围调节，能够适配不同身高、不同驾驶坐姿的驾驶人员操作习惯；总泵的安装位置也预留了调节余量，可以根据选用的不同规格总泵调整推杆长度，匹配不同车型的液压系统压力需求。在外形尺寸与安装边界上，该总成整体横向宽度控制在320mm以内，纵向深度从安装底板到总泵尾端不超过280mm，整体高度从底板到踏板最高位置为240mm，安装时仅需要在驾驶舱地板预留对应孔位的平整安装面，总泵后端预留不小于50mm的管路连接空间即可完成布置，不会与驾驶舱内的转向柱、仪表台内部支架产生空间干涉，整体结构紧凑，集成度高，既能够满足日常街道改装车的使用需求，也能够承受竞技驾驶场景下高频次、大力度的踏板操作强度，结构可靠性强，长期使用不易出现踏板变形、转轴松旷、复位失效等问题。
