汽车通风划线式制动刹车盘结构设计

这款制动盘是面向乘用车辆盘式制动系统开发的核心制动部件，主要应用于家用轿车、运动型乘用车的前轮或四轮制动回路中，承担车辆行驶过程中减速、驻车制动过程中的动能转化职责，是车辆主动安全系统中不可或缺的执行部件。在实际行车场景中，当驾驶员踩下制动踏板时，制动卡钳的两侧刹车片会从两侧夹紧制动盘的摩擦工作面，通过刹车片与盘面的滑动摩擦将车辆行驶的动能转化为热能散出，以此实现车辆的减速或停驶，其性能表现直接决定了车辆的制动距离、制动稳定性与连续制动下的热衰减抗性。

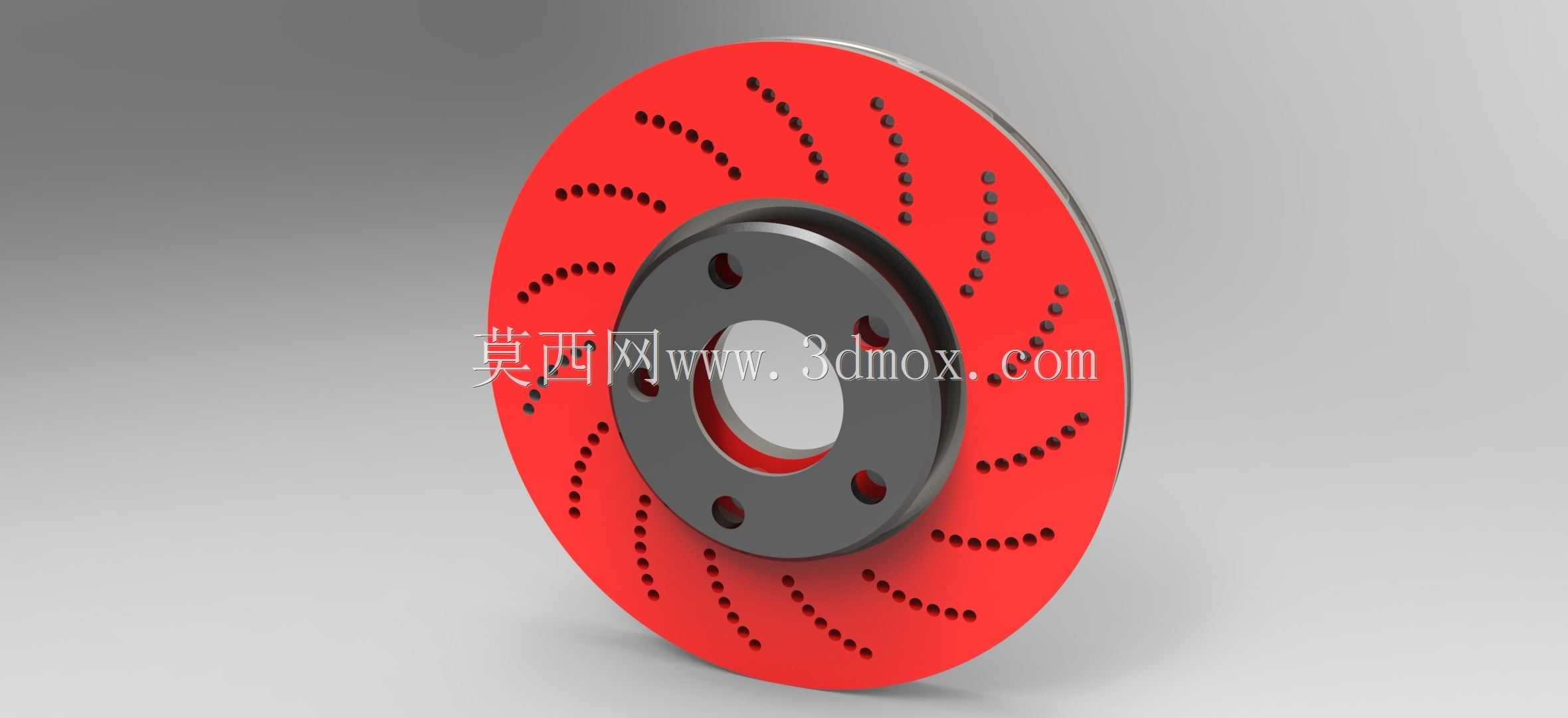

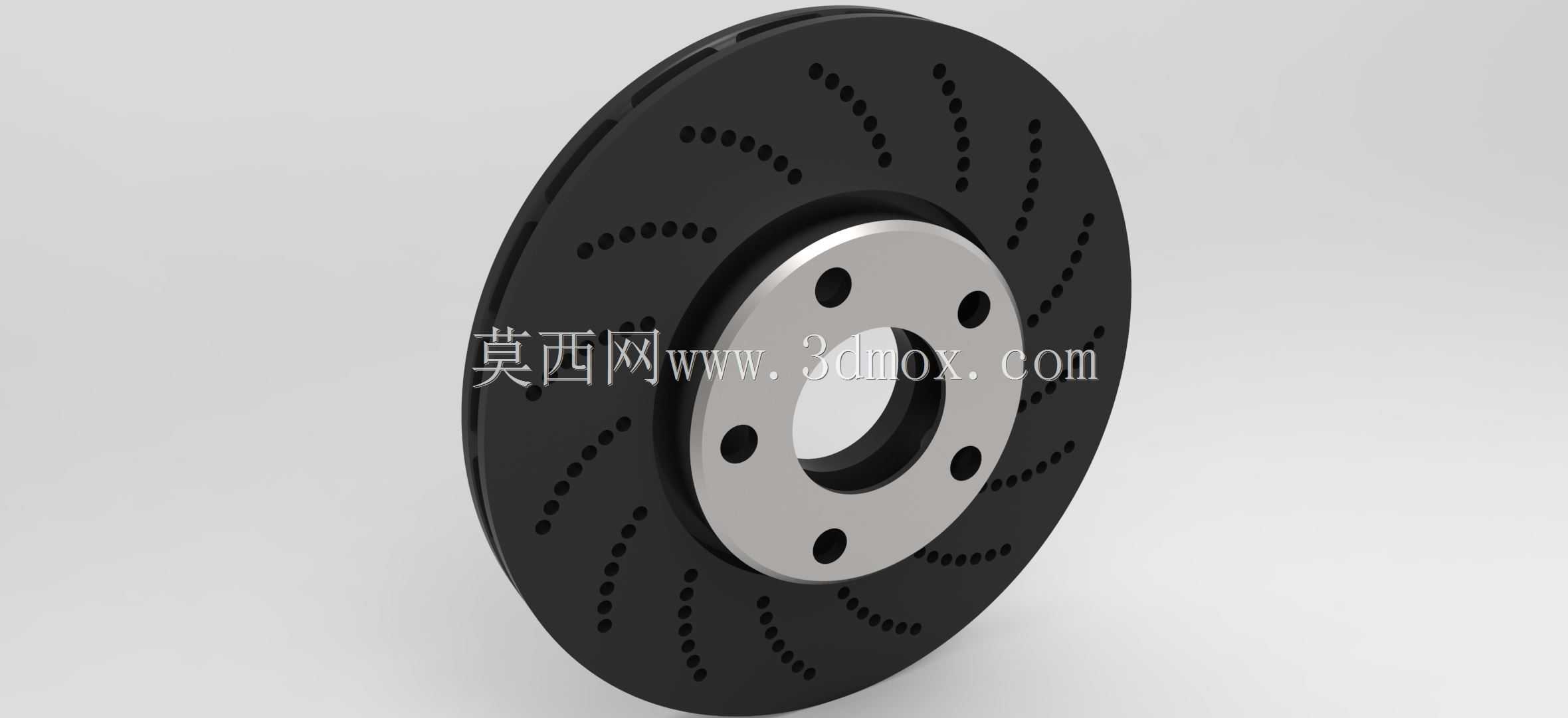

从功能特性来看，这款制动盘采用了分体式结构设计，中心的安装毂采用高强度铸铁材质加工，预留了五个均匀分布的螺栓安装孔，可与车辆轮毂轴承单元精准对位匹配，安装接合面经过精密铣削加工，平面度控制在0.02mm以内，能够保证安装后制动盘的端面跳动量处于合理区间，避免制动过程中出现方向盘抖动、制动异响等问题。外围的摩擦环采用高碳合金铸铁材质，相比普通灰铸铁材质拥有更好的热稳定性与耐磨性能，摩擦环表面设计有径向分布的弧形划线沟槽，这些沟槽在制动过程中可以快速刮除刹车片摩擦产生的磨屑，避免磨屑在摩擦面间形成滑移层导致制动摩擦力下降，同时弧形沟槽可以引导空气在摩擦面间流动，带走制动产生的高温热量，降低连续制动下的热衰退风险。摩擦环与中心安装毂之间采用了通风道设计，两层摩擦壁之间布置有径向的散热肋片，车辆行驶时的迎面风可以顺着通风道快速穿过制动盘内部，将摩擦产生的热量快速带出，相比实心制动盘散热效率提升40%以上，能够更好应对山路连续下坡、赛道激烈驾驶等高强度制动场景的散热需求。

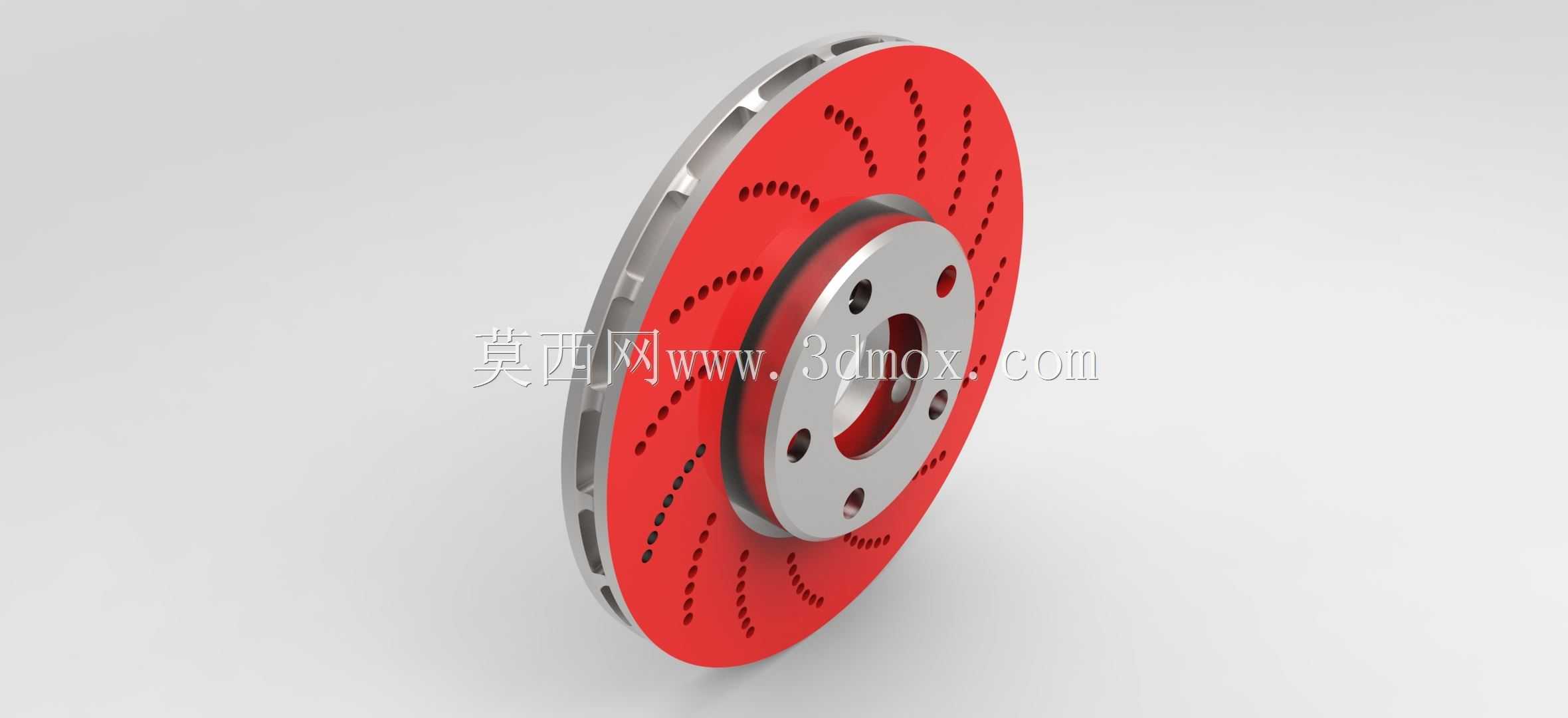

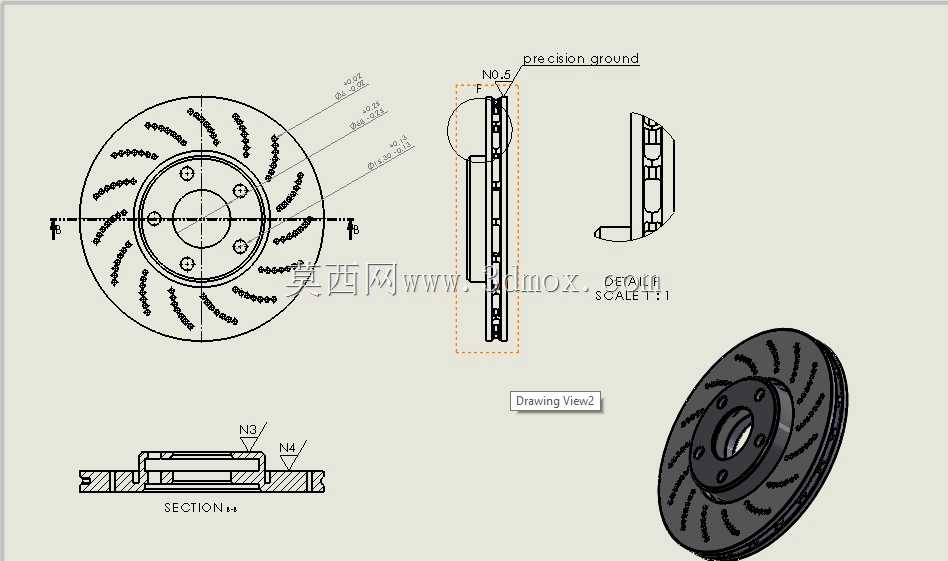

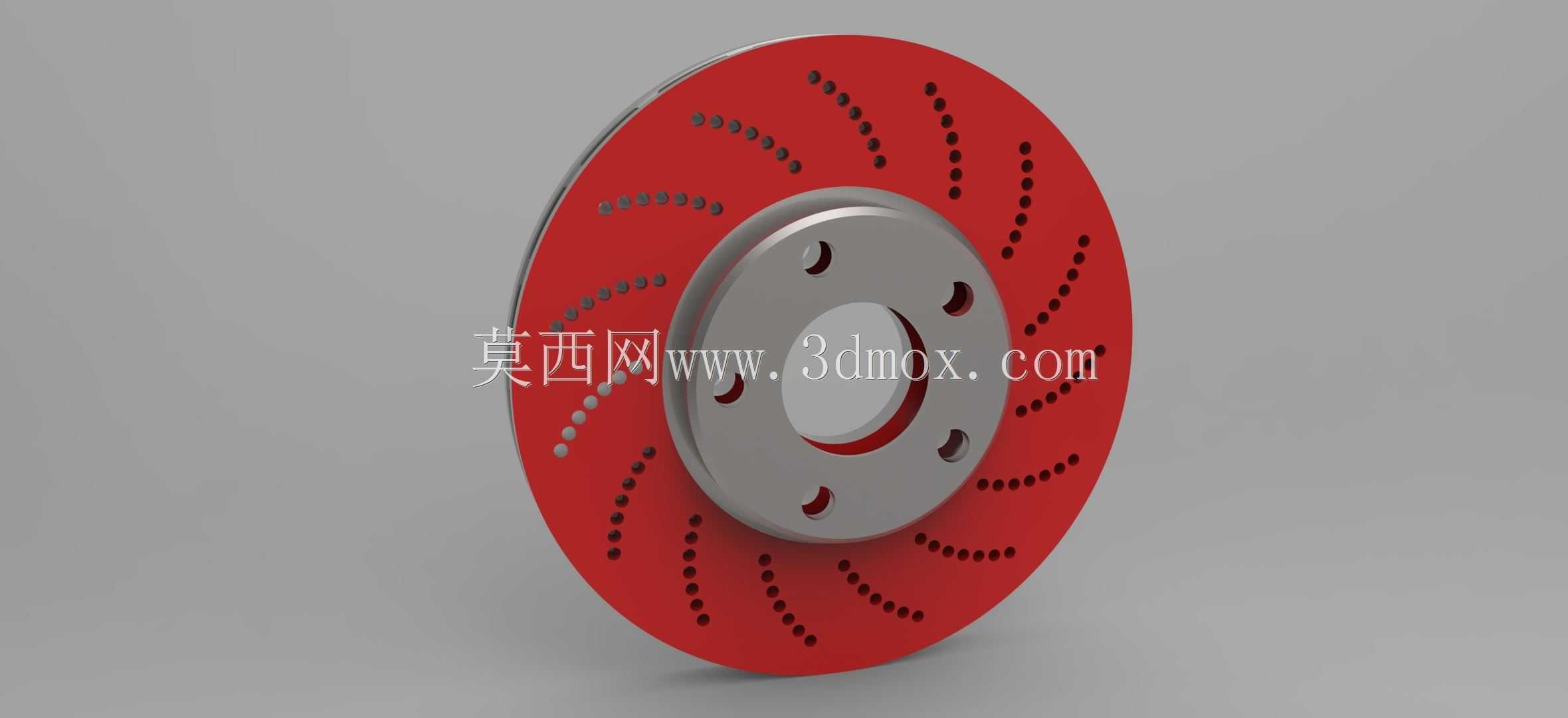

在设计思路上，这款制动盘充分平衡了制动性能、使用寿命与安装适配性，摩擦环的红色涂装为耐高温防腐涂层，能够在300℃以上的工作温度下保持涂层完整性，避免盘体长期暴露在泥水、盐雾环境下出现锈蚀问题，同时醒目的红色外观也能够满足车辆改装场景下的视觉展示需求。安装边界方面，这款制动盘的中心定位孔直径、螺栓孔分布圆直径、摩擦环外径、整体厚度都严格对应主流家用车型的原厂安装尺寸，无需对车辆的卡钳、羊角等部件进行改装即可直接替换安装，摩擦工作面的初始厚度预留了足够的磨损余量，按照正常城市工况使用可满足数万公里的摩擦损耗需求，当盘面磨损至极限厚度标记时即可更换，保障长期使用的制动安全性。
