皮划艇手推车轮子结构三维设计

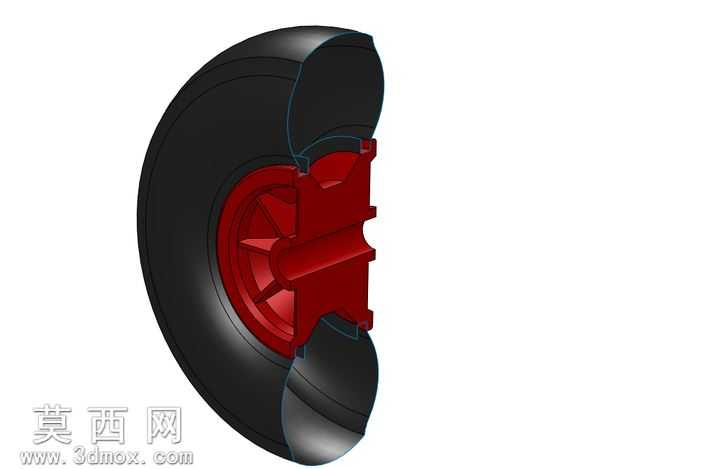

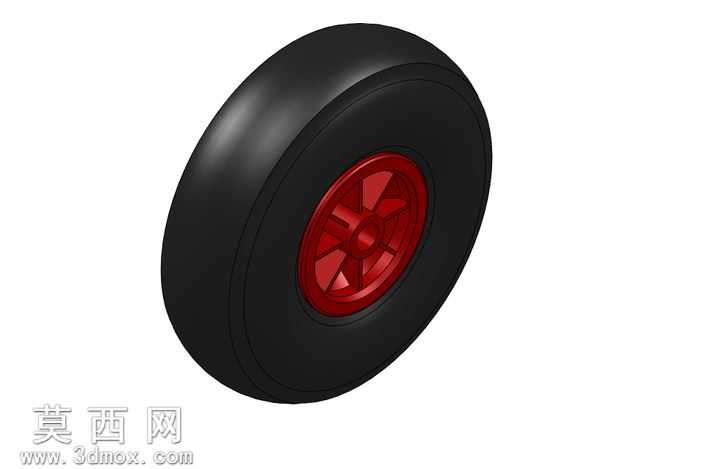

本作品为皮划艇手推车配套的行走轮三维建模设计，整体采用轮辋与轮毂一体化、外胎包覆的经典轮组结构，建模过程以SolidWorks为核心工具完成全参数化构建，确保各部件尺寸可根据实际载重需求灵活调整。建模阶段首先绘制轮毂的中心轴孔基准草图，以旋转凸台命令生成轮毂基体，再通过圆周阵列命令均匀排布六组辐射状加强筋，筋条采用渐变厚度设计，从中心轴座处向轮辋方向逐步收窄，既保证轮毂整体结构强度，又能有效降低轮体自重，减少推车推行过程中的滚动阻力。轮辋部分与轮毂基体做一体化合并处理，边缘设计有适配外胎安装的限位凸缘，凸缘处做圆角过渡处理，避免应力集中导致的结构开裂问题。外胎部分采用独立零件建模，通过旋转命令生成基础胎体轮廓后，在胎面区域绘制细密的防滑纹理草图，以包覆命令将纹理映射到胎面曲面，还原实心橡胶轮胎的表面质感，胎体与轮辋的配合面设计有环形卡合槽，装配时可与轮辋凸缘紧密贴合，避免使用过程中出现胎体滑脱的问题。材质渲染阶段，轮毂部分赋予亮面红色烤漆材质，调整材质的反射光泽度参数，模拟金属轮毂经喷涂后的光亮质感，同时在筋条转折处添加细微的磨损做旧效果，提升模型的真实感；外胎部分赋予哑光黑色橡胶材质，添加细微的颗粒凹凸贴图，还原橡胶材质的磨砂触感，同时调整材质的粗糙度参数，让胎面呈现出橡胶特有的半漫反射效果。装配阶段以轮毂中心轴孔为配合基准，将外胎与轮辋做同轴心配合与重合配合，确保两者装配后无错位偏移，整体轮组转动顺滑无卡顿。设计过程中充分考虑皮划艇手推车的实际使用场景，轮体直径适配沙滩、碎石等非平整路面的通行需求，轮毂的中心轴孔尺寸适配通用手推车的轮轴规格，无需额外改装即可直接装配使用，整体结构兼顾强度与轻量化需求，既能够承载皮划艇及配套装备的整体重量，又不会过多增加推车的整体负重，推行过程中滚动阻力小，转向灵活，能够满足户外水岸转运皮划艇的实际使用需求。
