YHMar-15中长款平滑枪械护木结构设计

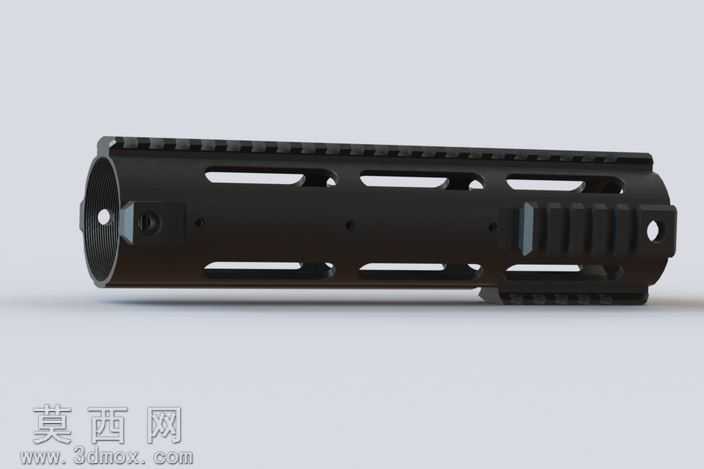

本作品为适配AR-15平台的9英寸中长款平滑护木三维设计，建模阶段严格遵循战术枪械配件的尺寸公差规范，以同轴度为核心基准构建整体圆柱腔体结构，保证护木与枪管、上机匣的装配间隙控制在合理范围，避免出现射击过程中的干涉问题。建模过程中首先绘制护木主体的外轮廓与内孔截面草图，通过拉伸指令生成基础实体，随后依次完成顶部皮卡汀尼导轨的齿形结构切削、侧面多组长条形散热减重槽的阵列切除、底部短导轨段的特征构建，以及两端安装定位孔、销钉槽的细节加工，所有特征均采用参数化建模方式，关键尺寸设置关联约束，可根据不同枪管长度需求快速调整护木整体长度参数。材质设计上选用航空级铝合金作为基材，渲染阶段赋予哑光黑色硬质阳极氧化质感，调整材质的粗糙度、金属度参数还原真实枪械配件的表面肌理，同时对导轨齿的棱边、散热槽的边缘做微小倒角处理，既还原实际加工的工艺特征，也避免渲染时出现锐利边缘的光影失真。结构设计层面采用平滑无突出棱角的外形轮廓，侧面散热槽采用对称式布局，在保证护木整体结构强度的前提下最大化减重，同时提升连续射击时的空气流通散热效率；顶部全长度皮卡汀尼导轨可兼容各类机械瞄具、光学瞄准镜的安装，底部预留的短导轨段可适配前握把、战术灯等附件，两端的定位结构采用与标准AR-15护木适配的接口形式，无需改装即可直接装配。设计思路围绕轻量化、通用性、人机功效三个核心方向展开，平滑的外轮廓提升了持枪携行时的舒适度，避免尖锐棱角勾挂衣物装具，合理的壁厚设计在控制整体重量的同时保证了护木的抗冲击强度，能够承受日常使用及射击过程中的载荷，所有安装位的尺寸均符合军用标准导轨规范，保证各类战术附件的安装兼容性，渲染输出时采用柔和的影棚光源，多角度展示护木的外形特征、导轨细节与安装接口结构，清晰呈现设计的细节完成度。
