本地供热锅炉系统管路设备三维设计

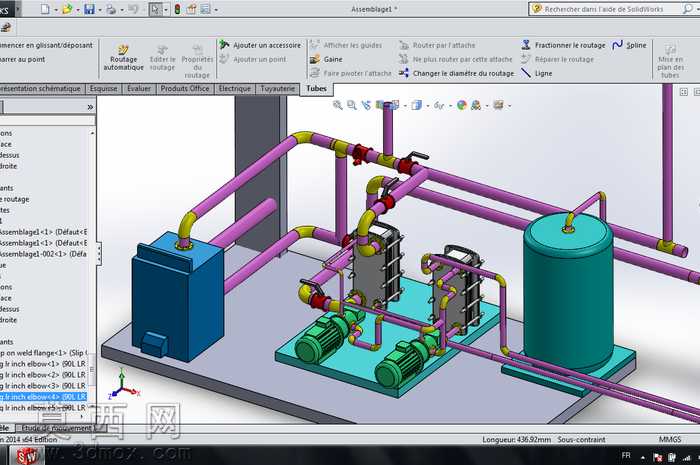

本作品为本地供热场景的锅炉系统三维建模设计，整体围绕小型独立供热单元的功能逻辑完成结构搭建，在三维建模过程中严格遵循供热管路系统的实际布局规范，对系统内的各个功能模块进行了等比例还原。建模阶段首先完成核心功能部件的独立建模：左侧为供热锅炉主体，采用深色调金属材质模拟锅炉的铸铁外壳，表面做哑光质感处理，还原实体锅炉厚重的金属质感；中部为两组并联的水泵机组，泵体采用亮绿色工程塑料质感材质，搭配蓝色的机组安装底座，清晰区分泵体的动力段与安装固定结构，泵体的接线盒、散热筋等细节结构均做了精细化建模，还原水泵的真实外观特征；右侧为立式蓝色储水罐体，采用亮面蓝色烤漆材质模拟承压储水罐的外表面，罐体顶部的排气接口、底部的管路连接法兰都做了精准的结构还原。管路系统建模采用参数化扫掠方式完成，根据介质流向规划管路走向，区分不同管径的输送管路，管路接口处的法兰盘、密封垫片结构均逐一建模，管路上的阀门采用红、蓝配色区分控制功能，黄色的管路固定件清晰标注管路的支撑点位，还原现场管路安装的固定逻辑。渲染阶段采用室内工业场景的柔和顶光环境，对金属管路添加轻微的环境反射效果，对塑料部件调整粗糙度参数避免过度反光，对罐体表面添加细微的光影渐变突出圆柱形体量感，整体渲染效果清晰区分不同部件的材质属性，让整个系统的结构层次一目了然。设计思路上以功能实现为核心，按照锅炉产热、水泵增压输送、储水罐稳压缓冲的工作流程排布部件位置，管路走向尽量减少弯折以降低介质输送阻力，阀门点位设置符合日常操作与检修的空间需求，整体模型既还原了真实锅炉系统的结构组成，也通过清晰的材质与色彩区分让各部件的功能辨识度大幅提升，可用于供热系统原理演示、安装布局参考等场景。
