钢管桁架式赛车承载底盘框架结构设计

该钢管桁架式赛车底盘框架，是方程式类竞速赛车的核心承载基体，主要应用于场地竞速赛车、业余改装赛车、学生方程式赛事赛车的整车搭建场景，作为整车所有系统的安装承载基础，承担着连接动力总成、悬架系统、转向机构、制动系统、驾驶舱组件以及外观覆盖件的核心作用，同时在车辆行驶过程中传递、缓冲路面冲击载荷，承受加减速、过弯时产生的纵向、横向力矩，为整车提供足够的结构刚度与抗扭性能，保障赛车在极限竞速工况下的结构稳定性与操控响应精度。

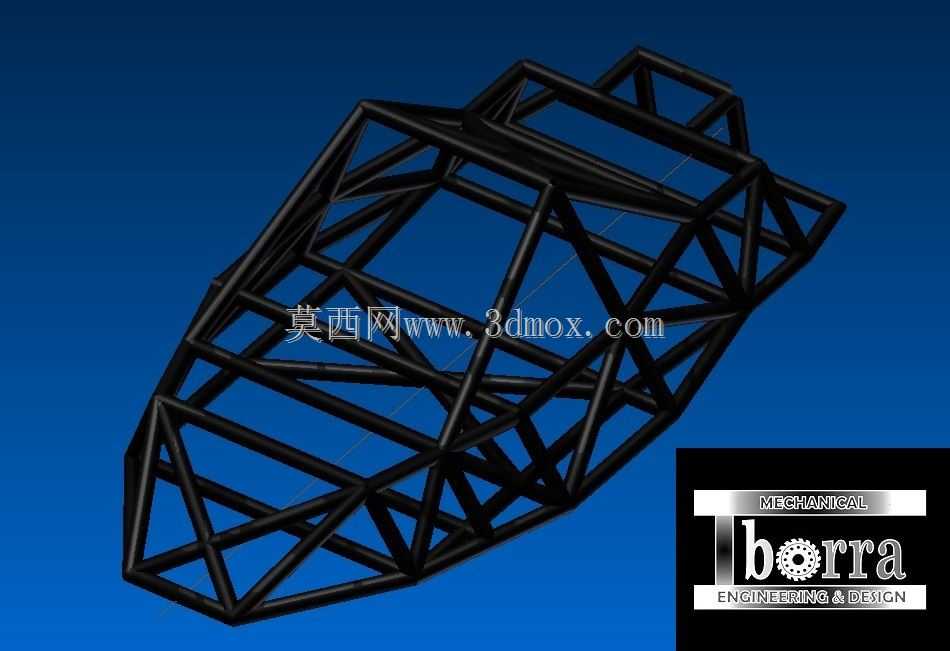

在功能特性层面，该桁架式底盘采用空间钢管焊接结构，相比传统冲压一体式车架，具备更高的刚度重量比，在严格控制整车整备质量的前提下，能够实现远超同重量冲压车架的抗扭、抗弯强度，适配赛车极限竞速下的高强度载荷需求；框架结构预留了充足的安装接口空间，可适配不同规格的动力单元、悬架摆臂安装点、转向机固定位以及安全座椅、安全带锚点的安装需求，同时桁架的镂空结构能够为动力系统、制动系统提供充足的散热通风空间，避免竞速工况下的部件过热问题。

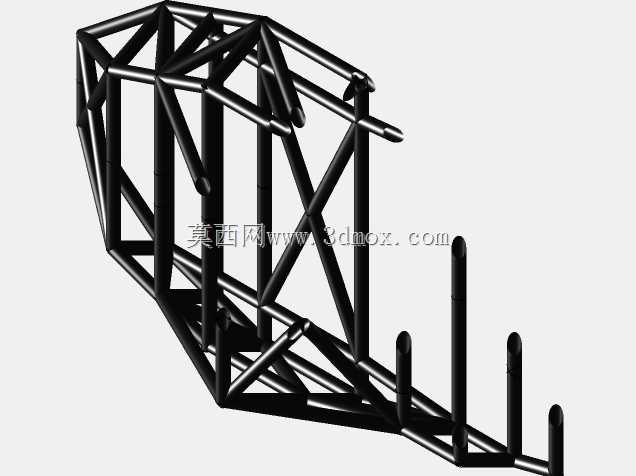

设计思路上，该底盘框架采用三角形稳定桁架结构作为基础受力单元，通过不同管径、壁厚的钢管排布，针对载荷传递路径进行结构优化：主纵梁采用大直径钢管沿整车前后方向贯通布置，承担纵向冲击与弯曲载荷；横向与斜向支撑钢管按照三角形稳定结构排布，将局部载荷快速分散至整个框架，避免应力集中导致的结构失效；驾驶舱区域按照人机工程学要求预留了足够的驾乘空间，同时在驾驶舱周边设计了密集的加强桁架结构，在碰撞工况下能够通过结构变形吸收冲击能量，为驾乘人员提供生存空间防护。

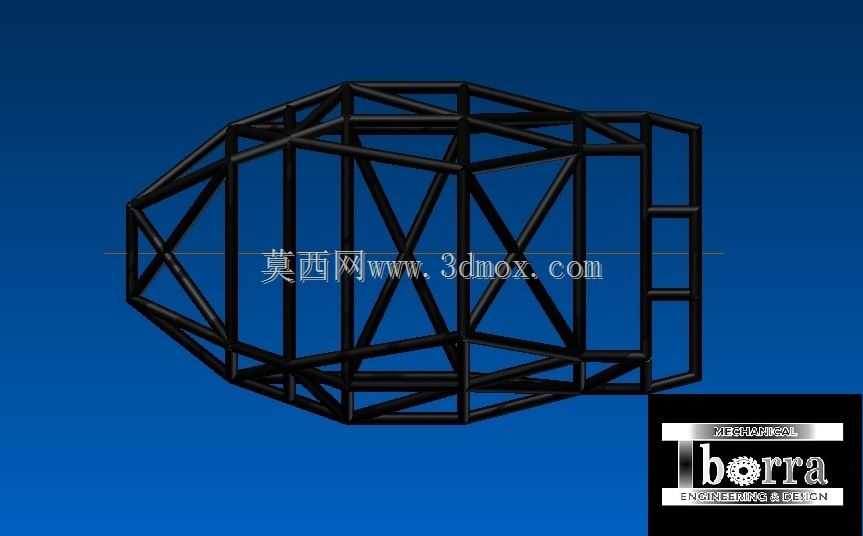

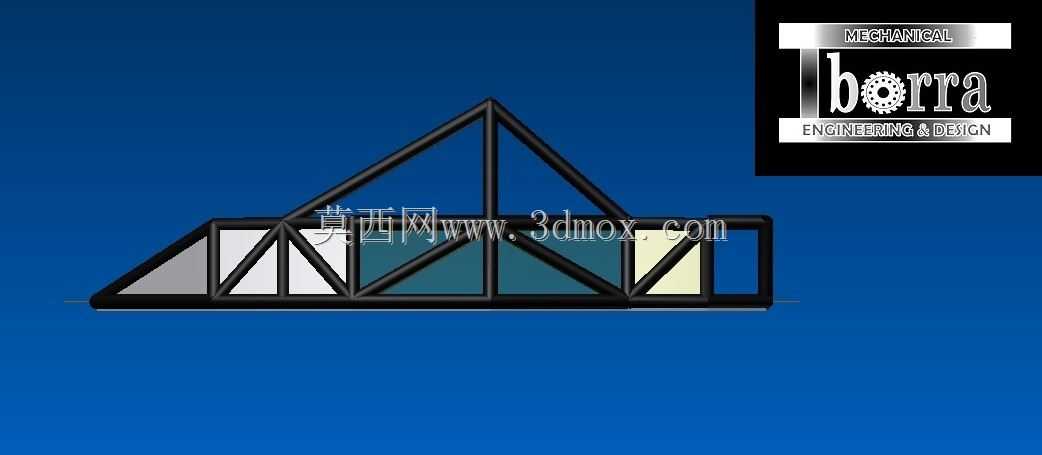

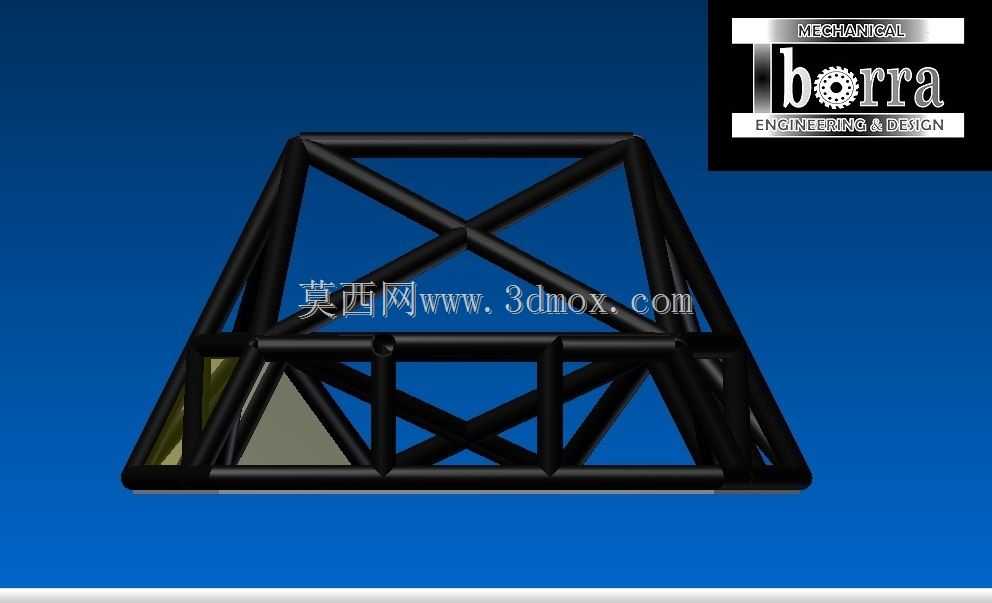

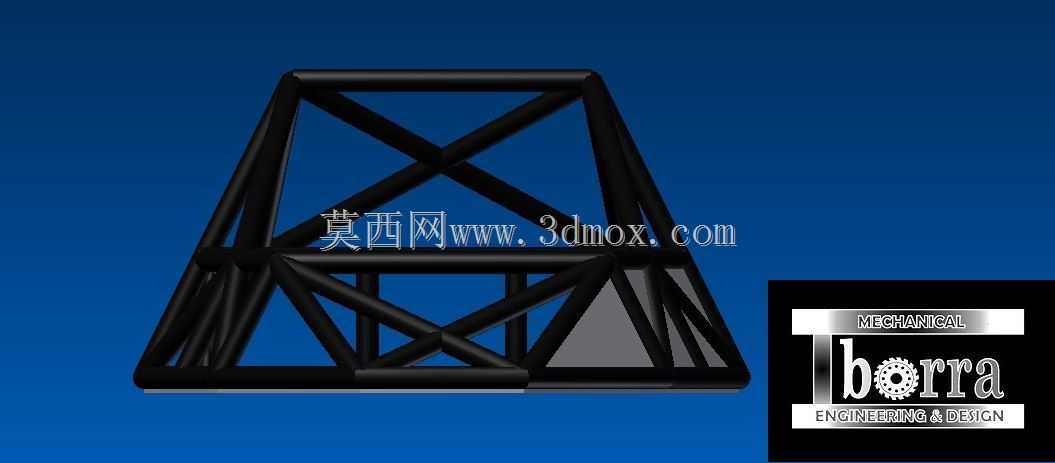

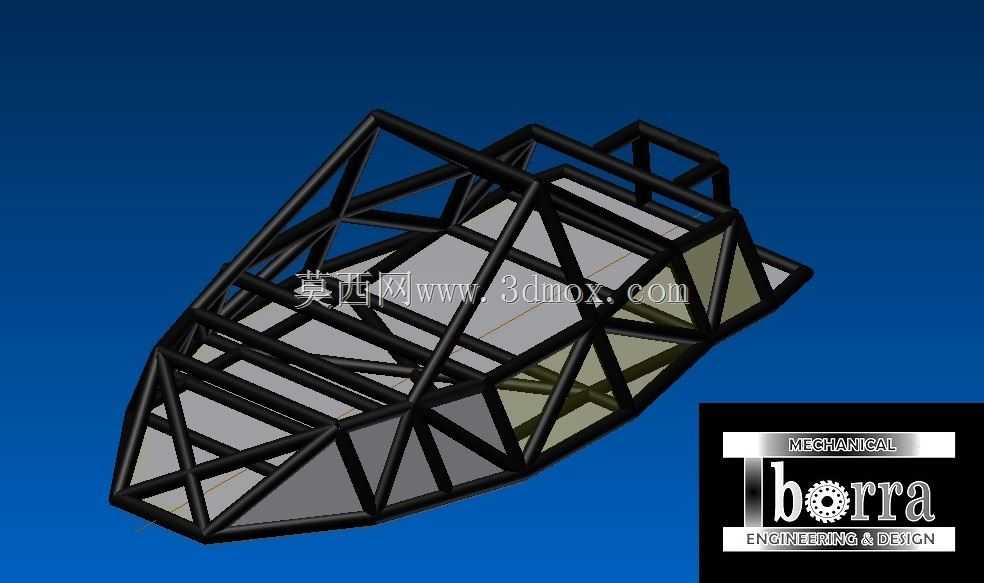

在外形尺寸与安装边界层面，该底盘框架整体为前窄后宽的流线型轮廓，前部收窄的结构适配前轮转向的跳动空间，避免转向过程中轮胎与车架发生干涉；后部加宽的结构能够容纳大尺寸动力总成与差速器组件，同时为后轮提供更宽的轮距支撑，提升车辆过弯时的侧向稳定性；框架底部预留了统一的安装基准平面，方便后续底盘护板、底部扩散器等空气动力学组件的安装，各安装点位的坐标公差控制在合理范围内，能够保障后续各系统装配时的对位精度，减少装配调整工作量。目前该框架已完成主体承载结构的搭建，后续可根据实际装配需求，补充悬架安装支座、动力总成固定吊耳以及附加结构加强杆，进一步完善底盘的整体功能适配性。
