六缸径向排布气动动力输出装置结构

项目分类:发动机 发布时间:2021-12-04 ID:438238
  • 六缸径向排布气动动力输出装置结构
  • 六缸径向排布气动动力输出装置结构

  这类径向排布的多缸气动动力单元,最早的结构思路脱胎于星形航空活塞发动机,只是把燃油燃烧做功的形式替换成了压缩空气驱动,在对防爆有硬性要求的作业场景里有不可替代的应用优势——比如化工车间内的短途物料牵引、易燃易爆粉体输送线的辅助动力输出,或是教学演示场景下的动力原理展示,完全没有电火花引燃风险,也不需要布置复杂的燃油供给与点火系统,整体运维门槛比同功率的燃油发动机低很多。

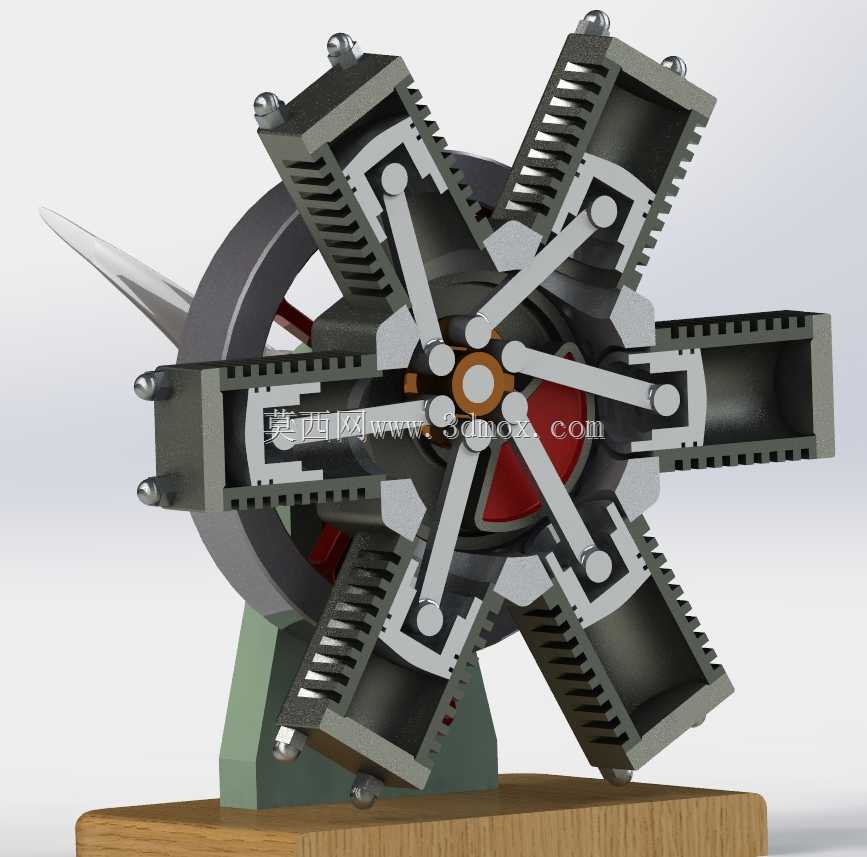

  从结构布局来看,六个气缸以中心曲轴的回转轴线为圆心,呈等角度放射状固定在中心机匣上,这种排布的最大优势是所有活塞的往复惯性力可以在径向方向上实现自平衡,不需要额外加装厚重的平衡轴来抵消振动,整机运行时的NVH表现比直列同缸数机型好很多,尤其是中低转速下的输出平顺性优势明显,适合搭配带螺旋桨的演示负载或是低转速大扭矩的传动终端。每个气缸的散热鳍片都沿着气缸轴向做了等距开槽设计,因为压缩空气膨胀做功时会带走部分热量,但持续高频往复下缸体还是会积累一定温度,外露的鳍片结构不需要额外加装水冷套,靠自然空气对流就能把工作温度控制在密封件耐受范围内,进一步简化了整机的附属结构。

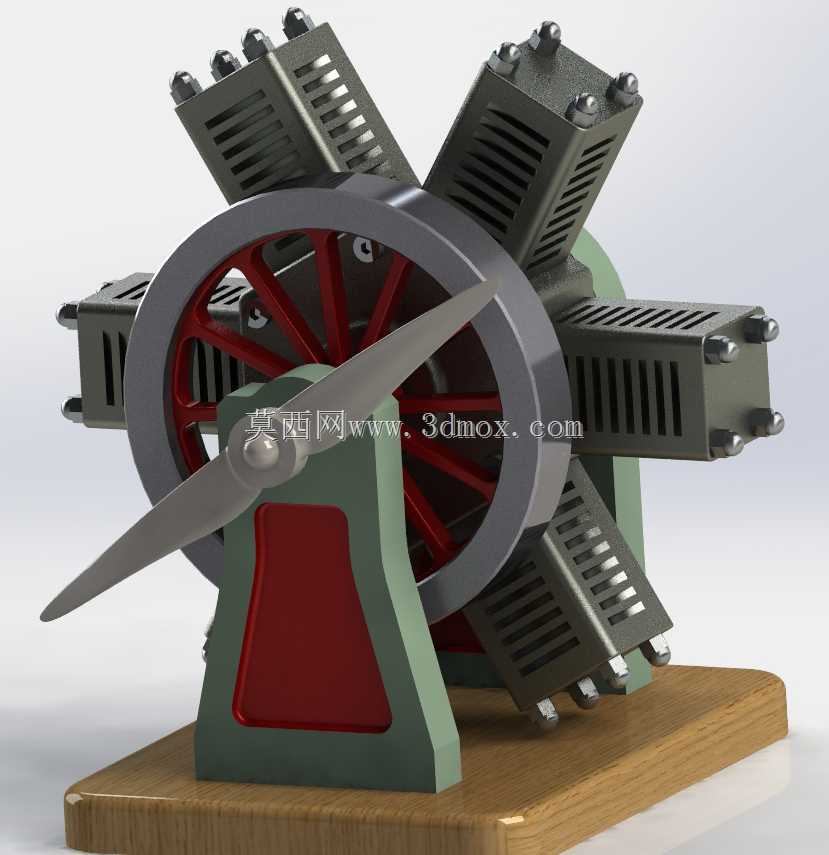

  前端的大直径带辐条飞轮是整个动力输出的核心储能部件,径向排布的气缸做功行程是交替错开的,飞轮储存的转动惯量可以帮曲轴顺利越过活塞的上止点死点,保证动力输出的连续性,不会出现单缸做功间隔期的转速掉坑问题。飞轮中心的输出轴端预留了标准的轴连接位,可以直接连联轴器带从动负载,也可以加装带轮做皮带传动输出,适配不同的终端连接需求。底部的支撑座采用了梯形宽底座设计,安装面贴合木质或金属安装平台时,接触面积足够大,就算满负载运行时的振动也不会让整机出现移位,支撑座和中心机匣之间做了定位止口配合,装配时不需要反复调整中心高,只要把止口对准锁紧连接螺栓就能保证曲轴的水平度,降低现场安装的调试难度。

  设计这类气动径向动力结构时,首先要确认每个气缸的进排气相位匹配,六个气缸的配气阀片要按照做功顺序依次开启关闭,保证压缩空气的进气时序和活塞的行程位置完全对应,避免出现进气冲突导致的动力抵消。气缸和中心机匣的连接密封是设计重点,每个气缸的安装端面都要做平面对度管控,搭配耐低压的密封垫片,防止压缩空气从连接缝隙泄漏导致输出扭矩不足。活塞和缸壁的配合间隙要控制在合理范围,间隙过大会导致漏气泄压,间隙过小则会在活塞往复运动时出现卡滞,尤其是压缩空气可能带少量冷凝水的工况下,还要考虑缸壁材质的防锈性能,避免长期停机后锈迹导致活塞卡死。

  从安装边界来看,整机的径向最大尺寸由六个气缸的外端轮廓决定,安装时要在气缸外围预留至少五十毫米的散热空间,不能把气缸鳍片紧贴其他设备外壳,否则会影响自然散热导致缸温过高加速密封件老化。轴向尺寸从螺旋桨前端到支撑座后端的距离要提前和安装工位的空间做匹配,输出轴的连接端要和从动负载的轴端保证同轴度,偏差不能超过连轴器允许的补偿范围,否则长期运行会加大曲轴轴承的磨损,缩短整机的使用寿命。这类气动动力装置的气源压力适配范围通常在0.4到0.8兆帕之间,不需要过高的供气压力就能输出稳定的扭矩,在教学实训场景里,学生可以通过调整供气压力直观观察转速和输出扭矩的变化,也能清晰看到径向多缸结构的做功顺序,比单纯的原理示意图更有实操参考价值。在小型自动化设备的辅助动力场景里,这种结构不需要搭配减速箱就能直接输出低转速大扭矩,省去了额外的减速传动环节,整体结构更紧凑,适合安装在空间有限的移动工位上,作为临时的动力输出源使用。
