高补偿性扭转柔性颚式传动联轴器

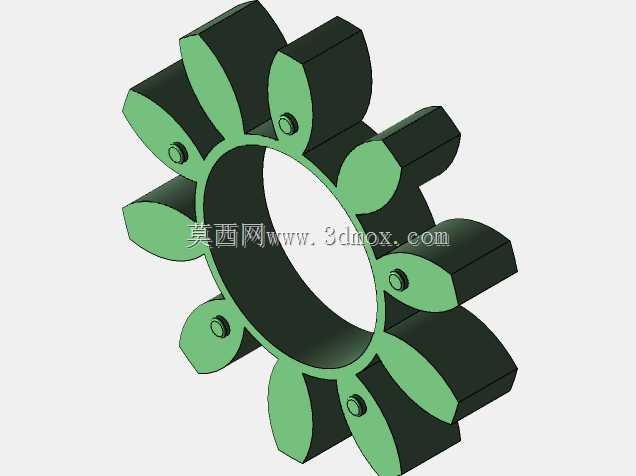

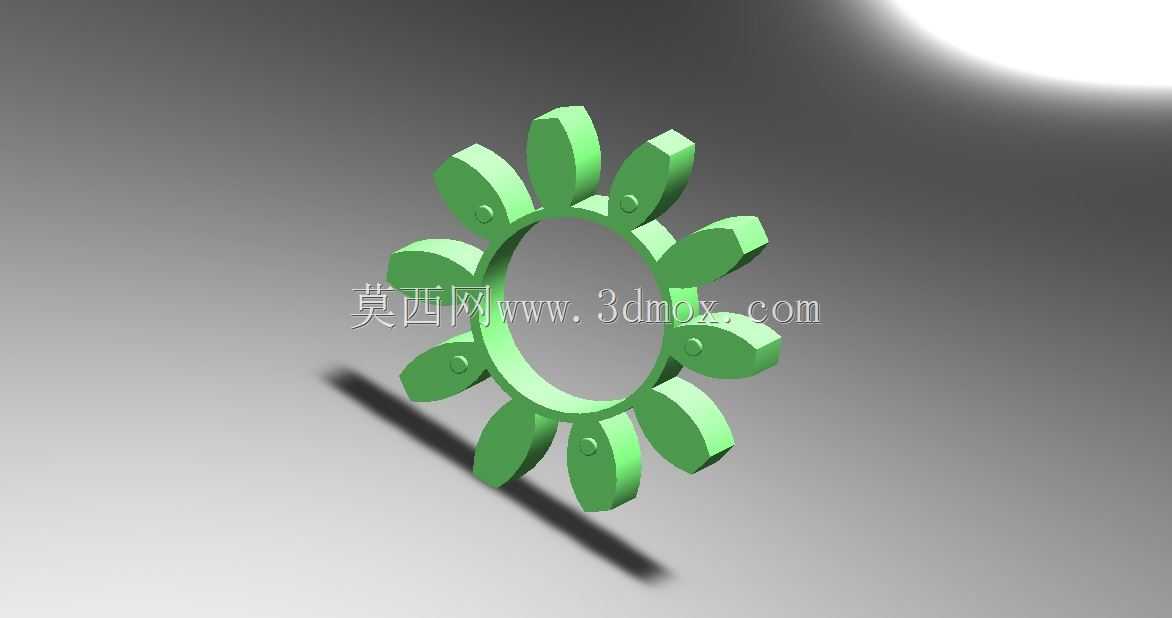

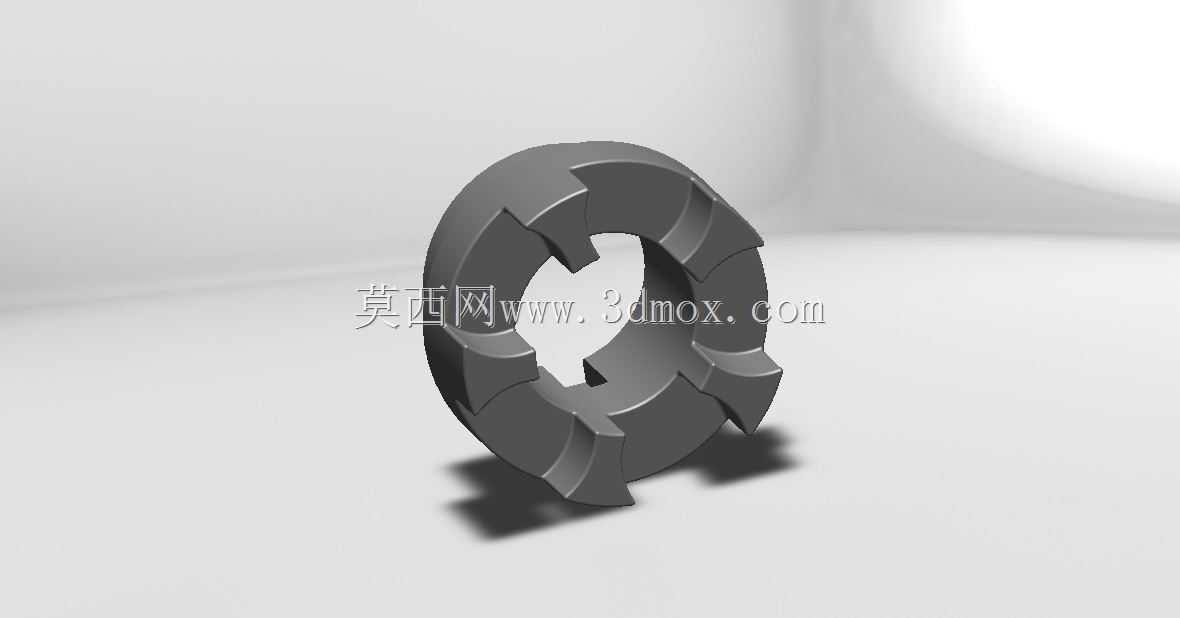

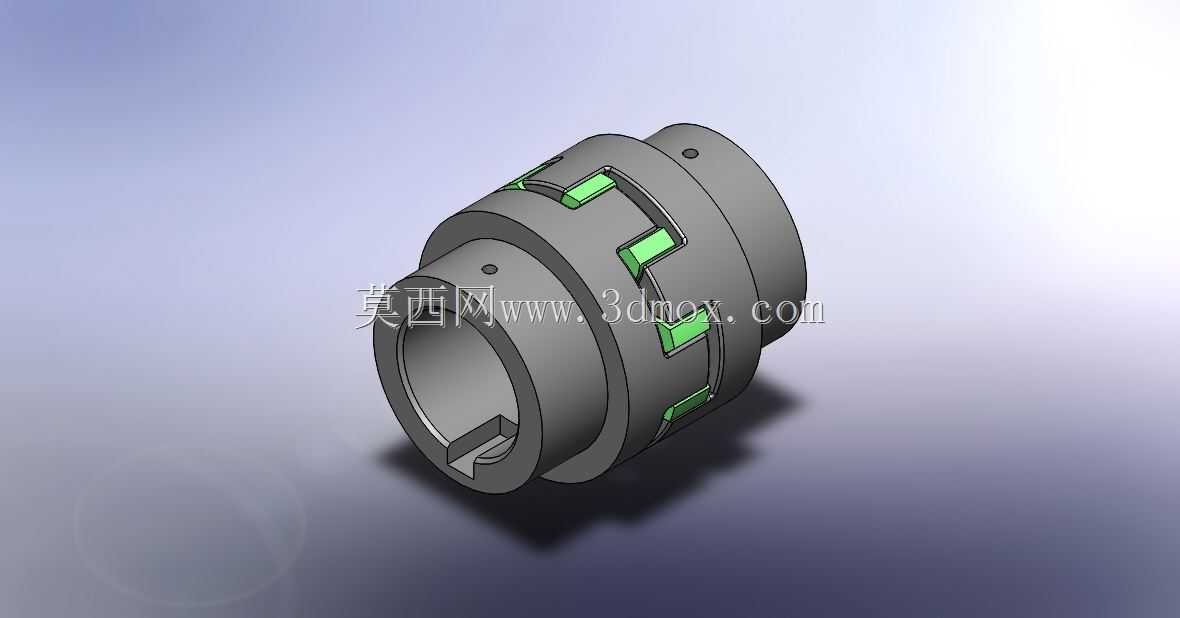

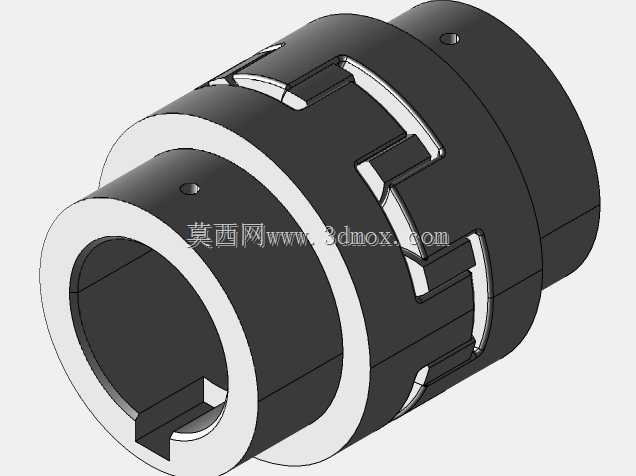

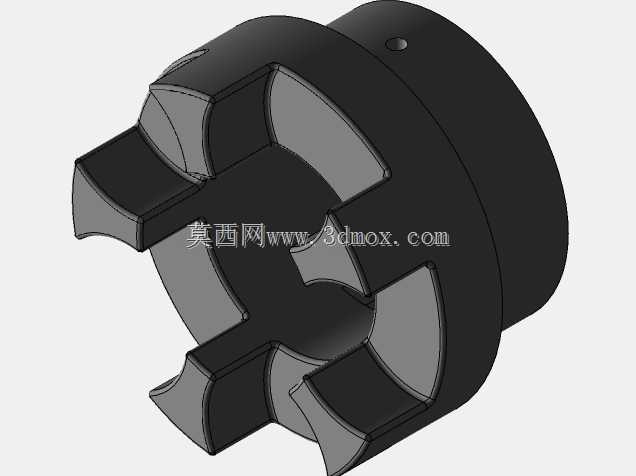

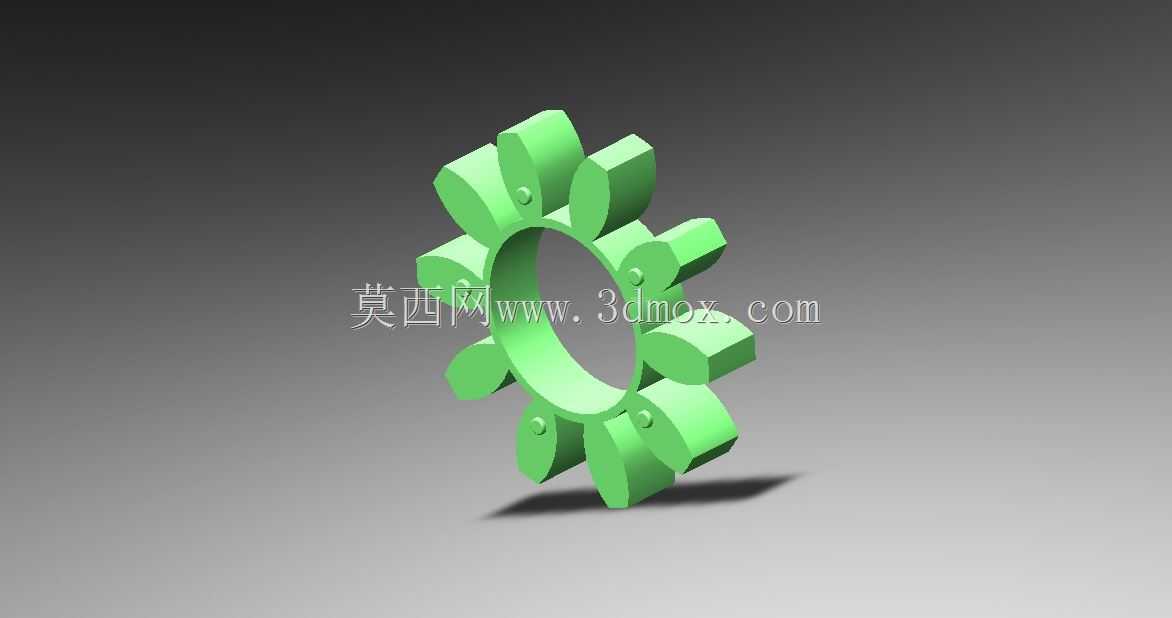

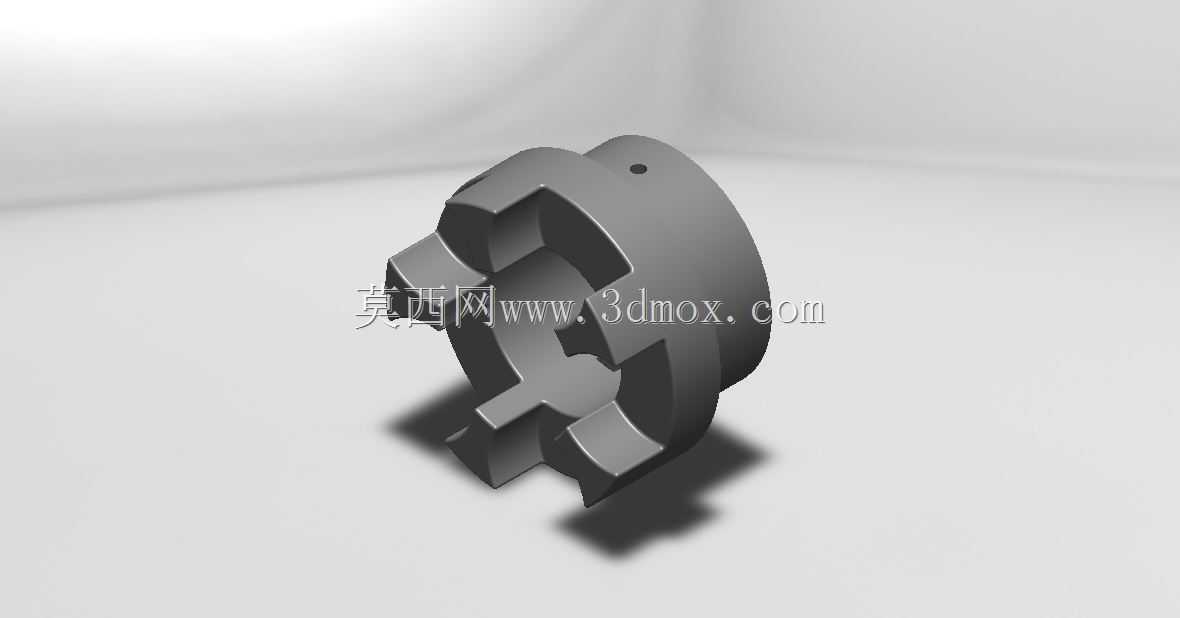

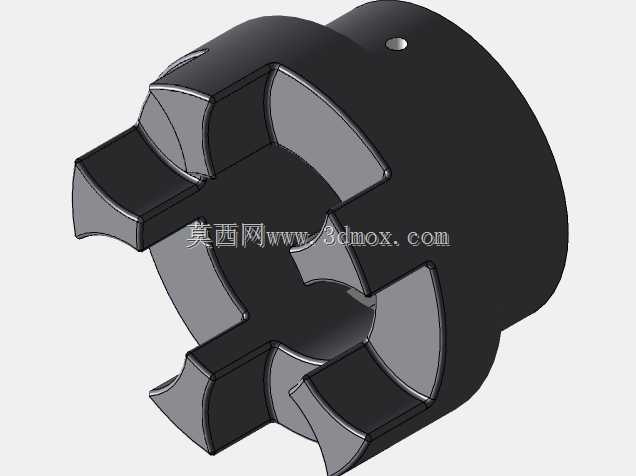

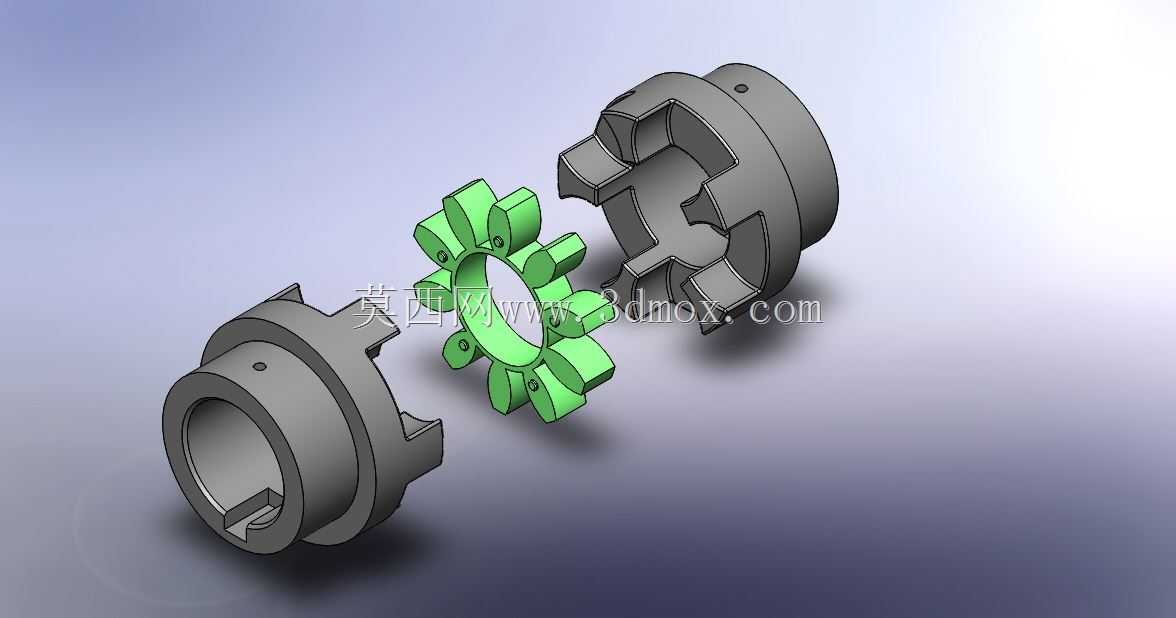

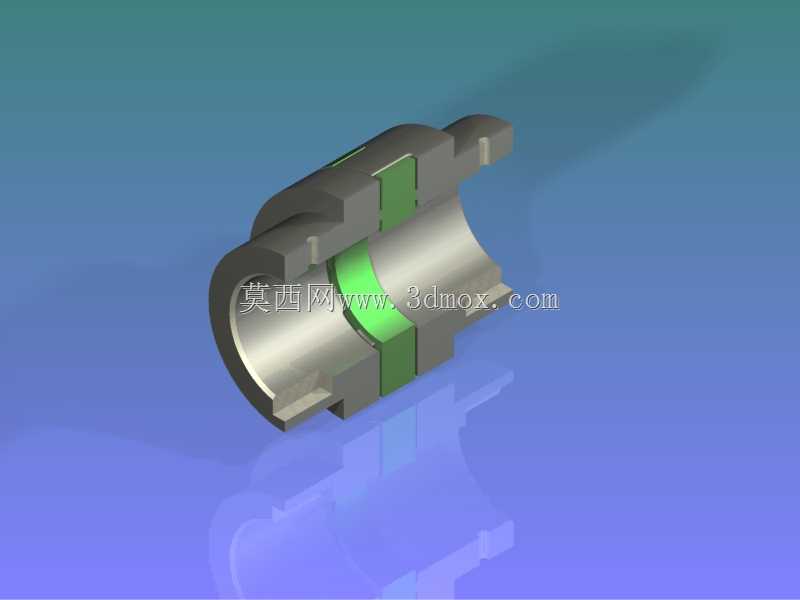

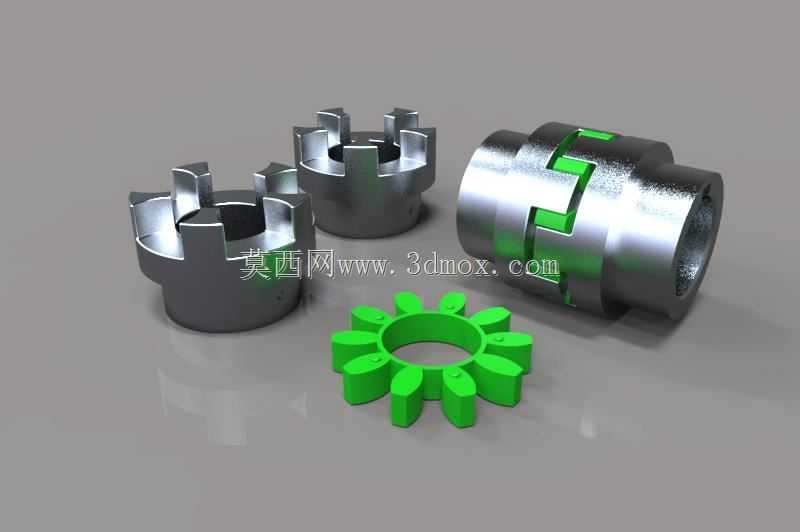

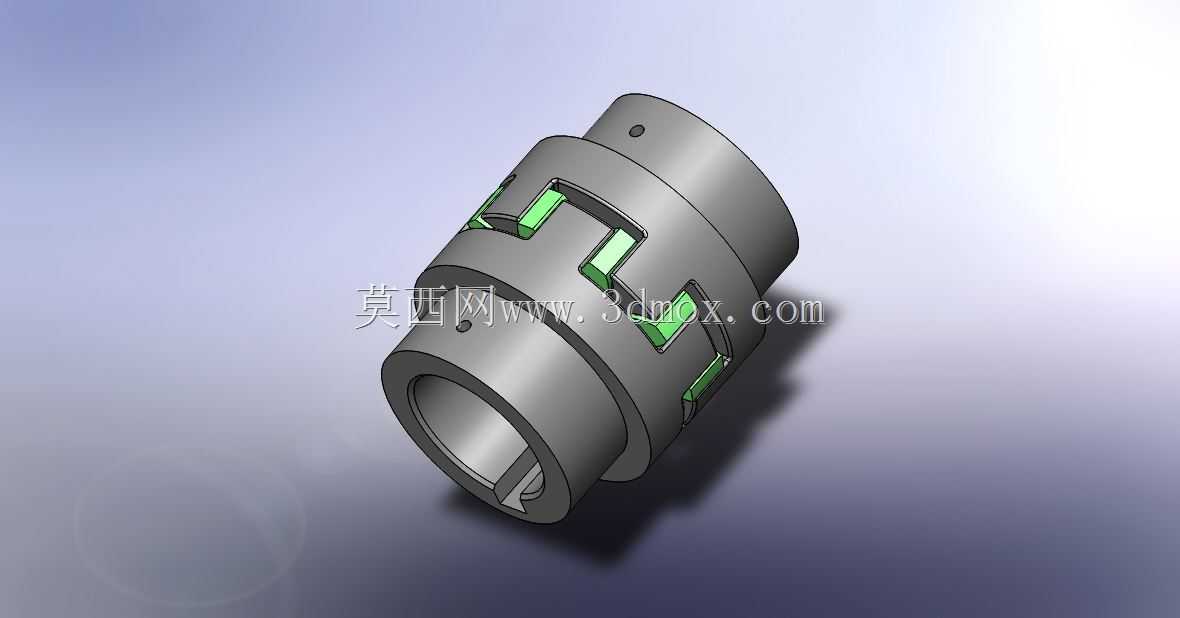

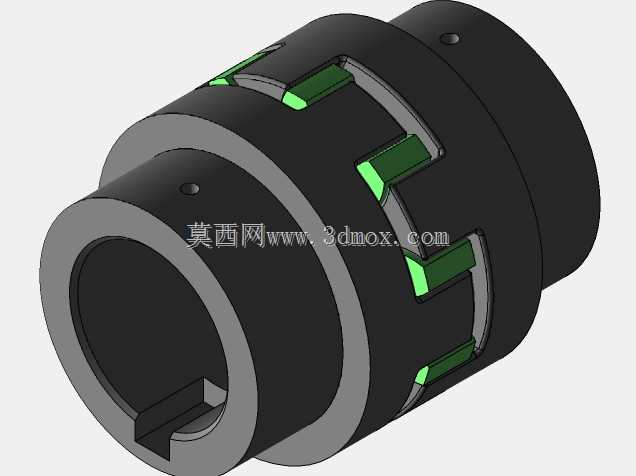

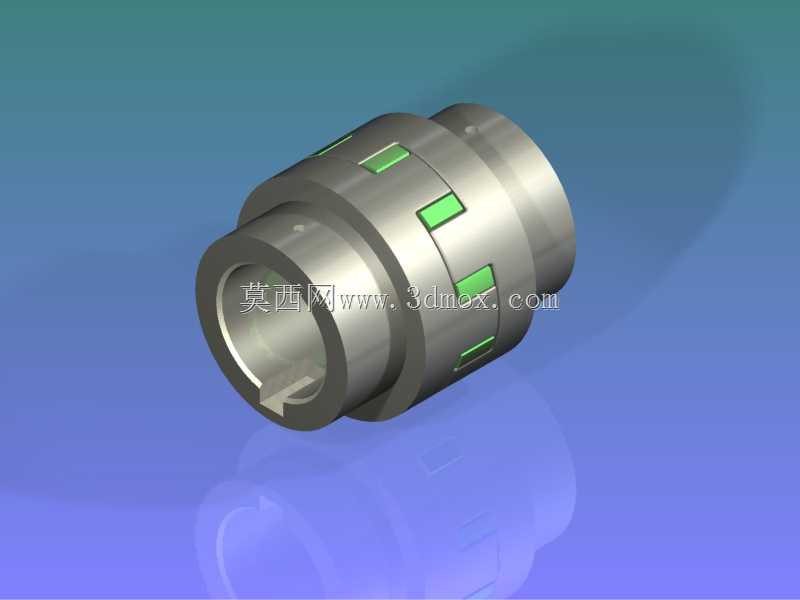

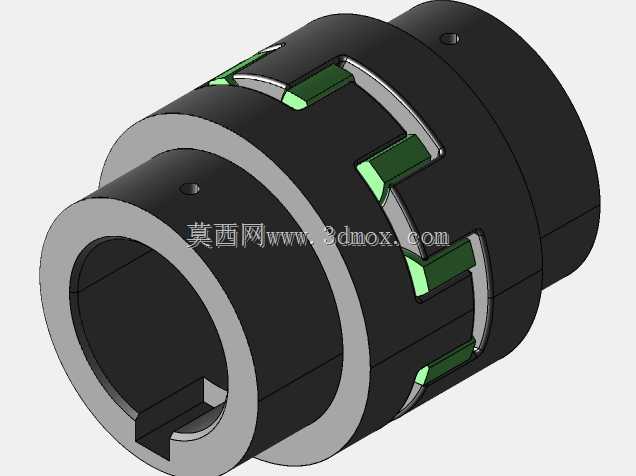

这款扭转柔性颚式联轴器是机械传动系统中承担轴系连接与动力传递的核心部件，广泛应用于存在小幅安装偏差、动力输出存在脉动冲击的各类传动场景中，覆盖轻工输送设备、中小型机床主轴传动、风机水泵组连接、包装设备动力传输等多个工业传动领域，是替代刚性联轴器、优化传动系统运行稳定性的常用适配部件。在实际设备运行过程中，原动机输出端与负载输入端往往无法实现绝对的同轴安装，设备运行过程中产生的基座微变形、轴系受热伸长、负载突变带来的径向窜动，都会给刚性连接的轴系带来额外的交变载荷，长期运行会造成轴承磨损加剧、轴件疲劳断裂、连接螺栓松动等一系列故障，而这款柔性颚式联轴器正是针对这类传动痛点设计的连接部件。它在传递额定扭矩的过程中，依靠中间弹性颚块的柔性变形，能够同时补偿轴系间存在的径向偏移、角度偏斜与轴向窜动，避免硬连接带来的附加载荷作用在轴系与支撑轴承上，有效延长整套传动系统的核心部件使用寿命。同时联轴器的弹性结构可以有效阻尼原动机运行不均匀产生的扭转振动，吸收负载端突然加载、卸载带来的冲击能量，让动力传递过程更加平顺，降低传动过程中的振动噪声，改善整套设备的运行质感。在设计层面，这款联轴器采用对称分体式爪型结构，两端的金属连接毂分别与主动轴、从动轴通过键连接实现周向固定，轴孔与轴件的配合公差按照中等精度传动要求设计，既保证装配过程的便利性，又能避免运行过程中出现轴孔打滑的问题；中间的弹性颚块嵌合在两端毂体的爪型卡槽内，动力通过爪块与弹性体的接触面传递，不存在刚性碰撞接触，弹性体采用耐油耐老化的弹性材质，能够适应常规工业车间的运行温度与油污环境，长期使用无需频繁维护更换。从安装边界来看，这款联轴器的径向尺寸紧凑，不会占用过多的传动箱内部安装空间，轴向长度预留了足够的轴头插入余量，适配不同轴伸长度的电机与负载连接，安装时无需将两端设备大幅移位，只需对中后将两端毂体分别固定在轴头，嵌入中间弹性块即可完成装配，后期维护更换弹性体时也无需拆解两端的设备连接，大幅降低运维的时间成本。在实际选型适配过程中，这款联轴器可以根据传递扭矩的大小匹配不同规格的尺寸，适配不同轴径的动力输出端，既可以用于小功率的伺服传动系统，也可以适配中等功率的工业电机传动场景，其柔性缓冲的特性尤其适合启动频繁、正反转切换较多的传动工况，能够有效降低启动瞬间的冲击电流对电机的损伤，同时避免冲击载荷传递到负载端造成精密工件的加工精度下降。
