龙门式三轴自动化数控加工设备结构

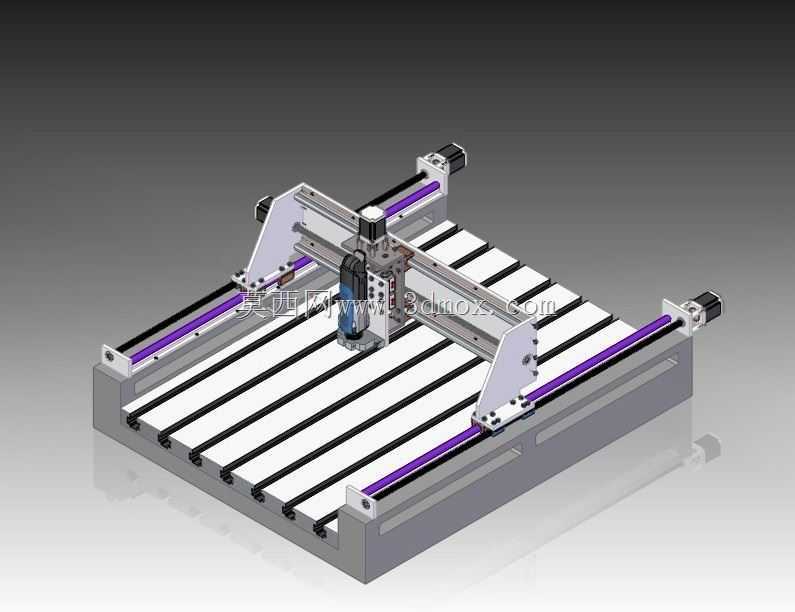

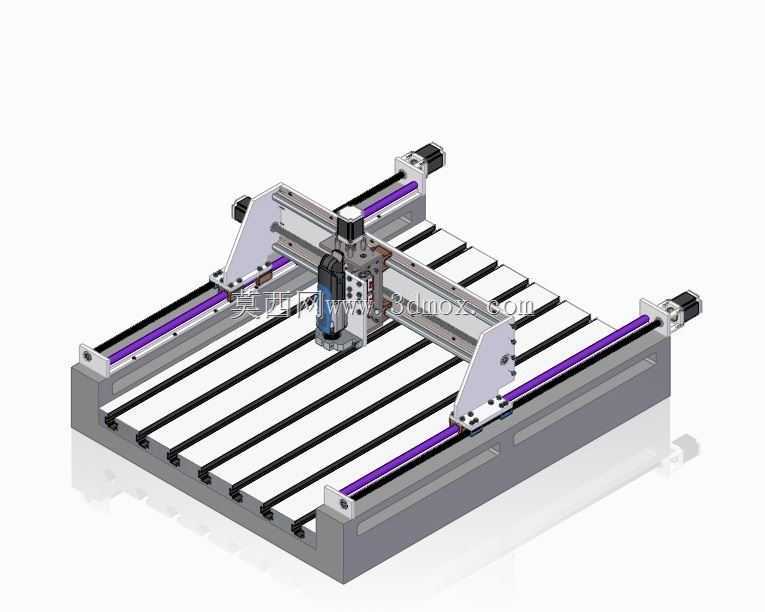

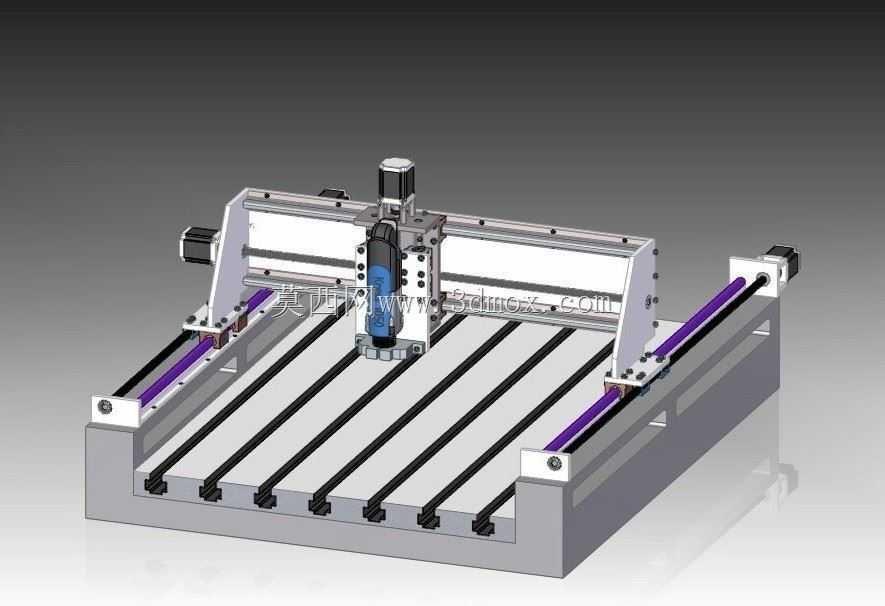

　　这套三轴数控加工设备的结构设计，跳出了传统台式钻床、立式铣床的固定结构局限，核心面向小尺寸非金属板材、软质金属薄板的自动化加工作业场景，在广告标识制作、小型木工构件加工、工艺浮雕制作、PCB样板铣切、教学实训演示这类场景中适配性极强，相比传统人工操作的通用机床，它的结构更轻量化，安装部署不需要做专门的设备基础，普通平整的工业工作台面即可完成固定安装。从整体布局来看，设备采用动龙门式的传动架构，加工台面为固定式栅格结构，栅格之间预留了排屑与工件装夹的避让空间，Y轴方向的两根直线导轨平行布置在台面两侧的基座上，龙门横梁整体沿Y轴方向做往复进给运动，这种布局的优势在于运动部件的重量恒定，不会因为工件的自重变化影响进给轴的负载特性，

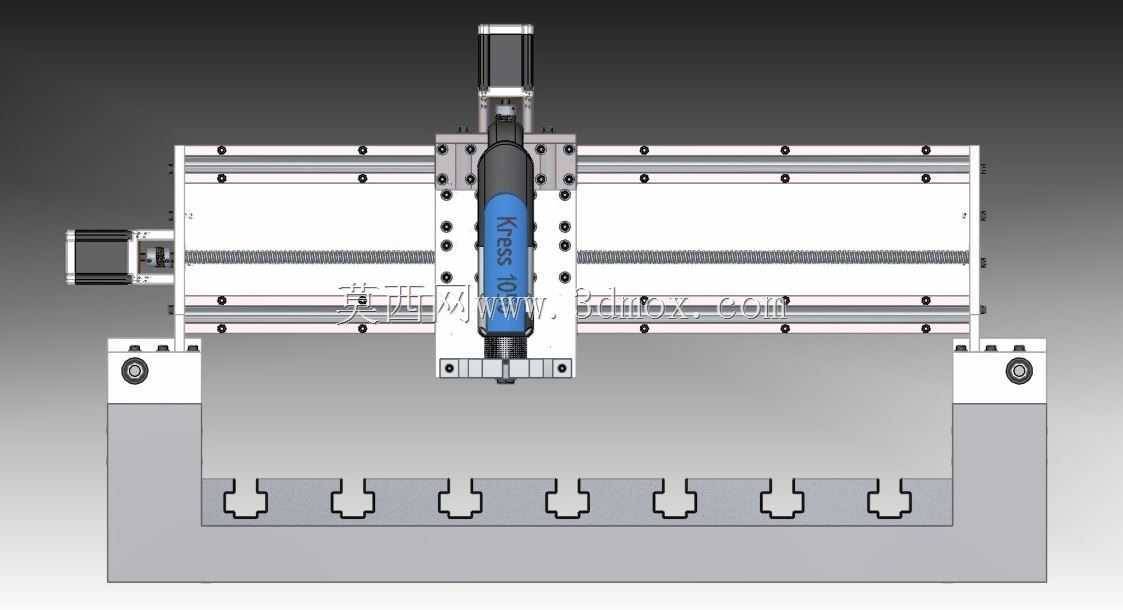

　　相比动台面式的小型数控设备，它可以承载更大重量的工件，不会因为工件过重导致Y轴传动负载超标。X轴传动组件集成在龙门横梁上，搭载加工主轴的滑座沿横梁做横向进给，Z轴滑枕则垂直布置在X轴滑座上，带动高速主轴完成垂直方向的进刀与退刀动作，三个进给轴均采用滚珠丝杠搭配伺服电机的传动组合，导轨副选用低阻直线导轨，保证进给运动的平顺性，避免低速爬行问题影响加工表面质量。设计过程中，对各轴的运动行程做了明确的边界约束，X轴有效行程覆盖整个台面的横向加工范围，Y轴行程匹配台面纵向长度，Z轴行程预留了足够的刀具装夹与工件抬刀空间，安装时只需要保证基座台面的平面度公差在每米0.1毫米以内，就能保证三个轴的运动垂直度满足加工精度要求，

　　不需要额外做复杂的地基灌浆与水平校准。设备的主轴部分采用高速电主轴设计，适配铣刀、雕刻刀、小直径钻头等多种切削刀具，相比传统机床的机械传动主轴，它的转速区间更高，运转时的振动更小，加工软质材料时可以获得更光滑的切面效果。在结构细节处理上，所有传动部件的安装基准面都做了铣削加工，保证导轨、丝杠的安装平行度与同轴度，龙门两侧的支撑座采用等强度设计，既减轻了运动部件的整体重量，又能保证高速进给时的结构刚性，避免横梁震颤导致加工振纹。设备的走线全部采用拖链防护，避免运动过程中电缆、气路管线出现拉扯磨损，传动丝杠与导轨的润滑点都预留了集中注油的接口，日常维护不需要拆解设备外罩就能完成润滑保养。不同于普通民用级的雕刻设备，

　　这套结构在设计时充分考虑了工业场景下的连续作业需求，基座采用整体焊接钢结构做时效处理，消除焊接内应力后再进行机加工，长期使用不会因为应力释放导致结构变形，精度保持性更好。它的加工用途覆盖了铣削、钻孔、浅槽雕刻、轮廓切割等多种工艺，对于小批量定制化的零件加工场景，不需要制作专用工装，直接通过压板将工件固定在栅格台面上就能启动加工，换产调整的时间远低于传统通用机床。在安装边界上，设备的整体外廓尺寸预留了操作与维护的空间，后侧预留了拖链运动的避让距离，左右两侧不需要额外留出过多操作空间，操作人员只需要在设备正面就能完成工件装夹、对刀、参数调整等全部操作，非常适合小型加工车间、创客空间、学校实训实验室这类场地面积有限的场景使用。结构设计时对各轴的运动极限位置都做了硬限位与软限位的双重防护，硬限位采用机械挡块搭配行程开关，避免软件失控时运动部件超程碰撞，软限位则在控制系统中设置行程边界，从软件层面提前触发减速与停机信号，双重防护保障设备运行的安全性。主轴的安装座设计了同轴度调整结构，装配时可以微调主轴的垂直精度，保证刀具与加工台面的垂直度，避免加工出现斜面、孔位偏斜的问题。栅格台面采用标准铝型材拼接，表面做硬质氧化处理，耐磨性能好，长期使用出现划痕或者磕碰损伤后，可以单独更换单根栅格条，不需要更换整个台面，降低了后期的维护成本。
