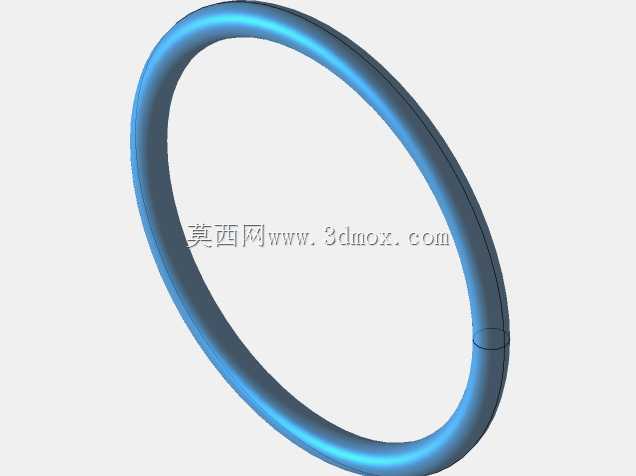

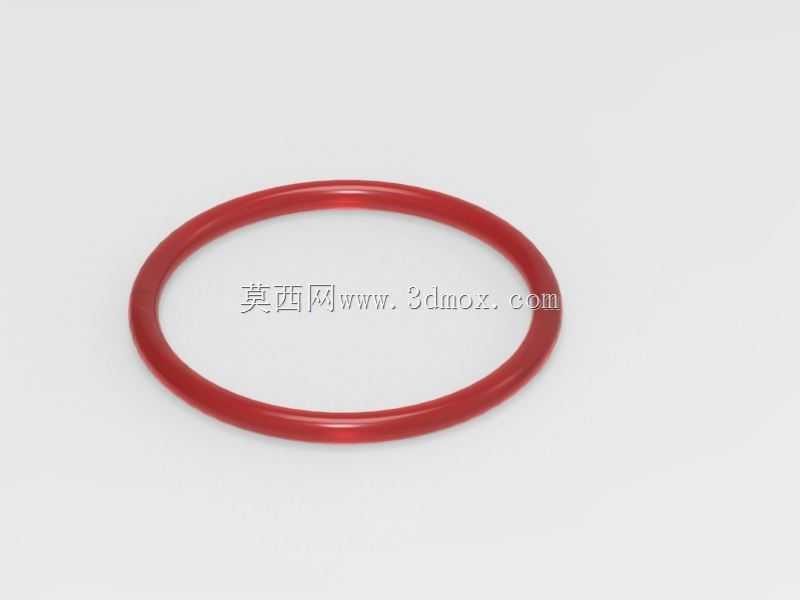

参数化弹性密封O形橡胶圈结构

　　在液压系统的缸筒与活塞配合间隙处、气动管路的接头衔接位置、泵阀类产品的端盖结合面，乃至日常接触的水暖管件螺纹衔接处，O形圈都是出现频率极高的密封元件，这种截面为正圆形的环形弹性体，靠装配过程中产生的预压缩变形填充配合面间的微观缝隙，阻断流体介质的泄漏通道，是接触式静密封与低速动密封场景中成本最低、可靠性最突出的密封方案之一。做结构设计时很少会单独为O形圈预留复杂的安装空间，绝大多数场景下只需要在被连接件上加工出标准尺寸的矩形安装凹槽即可，凹槽的深度需要根据O形圈的线径做匹配计算，通常静密封场景下的预压缩率控制在15%-25%区间，动密封场景下的预压缩率要适当降低到10%-18%，避免长期往复运动过程中摩擦阻力过大导致O形圈出现扭转、

　　啃切损伤。很多新手工程师做建模时容易忽略O形圈的安装导入倒角，实际上在活塞、轴类零件装入带O形圈的凹槽时，配合端必须加工15°-30°的导入倒角，倒角长度要覆盖O形圈的装配行程，同时要去除倒角位置的所有飞边、毛刺，避免尖锐边角刮伤橡胶表面造成密封失效。从功能特性上看，这类圆形截面的密封环对介质压力的自适应能力较强，当密封腔体内的压力升高时，O形圈会被流体压力挤压到凹槽的低压侧，进一步填充配合间隙，压力越高密封贴合的紧密程度越好，这也是它能在1.33×10^-5Pa到40MPa的宽压力区间内稳定工作的核心原因。当然这种压力自密封特性也有对应的设计边界，当工作压力超过10MPa时，需要在O形圈的低压侧加装聚四氟乙烯材质的挡圈，

　　避免高压下橡胶材料被挤入配合件的间隙中，造成O形圈的剪切破损。建模过程中做参数化结构设计时，要把O形圈的内径、线径设置为可驱动的关联参数，同时要把安装凹槽的槽宽、槽深、槽口圆角、配合面的表面粗糙度要求和O形圈参数做关联，比如线径3.55mm的O形圈，对应的静密封凹槽深度通常设为2.7mm左右，槽宽要留够橡胶受压变形的膨胀空间，设为4.8mm左右，避免橡胶被完全压实在凹槽内失去弹性补偿能力。不同应用场景下的O形圈材料选型差异很大，常规矿物液压油场景多用丁腈橡胶材质，耐高温、耐腐蚀的化工场景多选用氟橡胶材质，食品接触类场景要选用符合卫生标准的硅橡胶材质，做三维建模时不需要单独区分材料属性，但要在装配约束中预留材料压缩变形的仿真余量，

　　不要把O形圈和凹槽设置为完全零间隙的硬接触，否则后续做运动仿真或者有限元分析时会出现计算不收敛的问题。在旋转轴的动密封场景中，O形圈的线速度不能超过2m/s，同时要保证轴表面的粗糙度控制在Ra0.8以内，太粗糙的表面会快速磨损橡胶接触面，太光滑的表面又无法留存润滑介质，反而会加速O形圈的老化失效。很多设备运维过程中出现的O形圈泄漏问题，其实并不是O形圈本身的质量问题，而是安装时的操作不当导致的，比如安装时没有在O形圈表面涂抹对应介质的润滑脂，装配时出现扭曲，或者凹槽内残留有金属切屑、焊渣等硬质杂质，这些细节在做结构设计时也要提前考虑，比如在凹槽旁设计排屑结构，或者在装配工艺中明确O形圈的安装检查要求。从外形尺寸的适配性来看，O形圈的尺寸系列已经形成了统一的标准，内径范围可以从几毫米的微型密封场景到几米的大型设备密封场景，建模时优先选用标准系列的尺寸参数，尽量不要自定义非标准的线径和内径，否则后续采购、替换的成本会大幅提升，也不利于设备的后期维护。做装配干涉检查时，要特别注意O形圈在压缩状态下的轮廓边界，很多设计师只检查自由状态下的O形圈装配间隙，忽略了受压变形后橡胶会向槽的两侧膨胀，导致和相邻的零件出现运动干涉，尤其是在有往复运动的活塞密封场景中，这种干涉会直接导致O形圈在运动过程中被切割破损，造成设备突发泄漏故障。
