汽车整车密封性检测淋雨试验装置

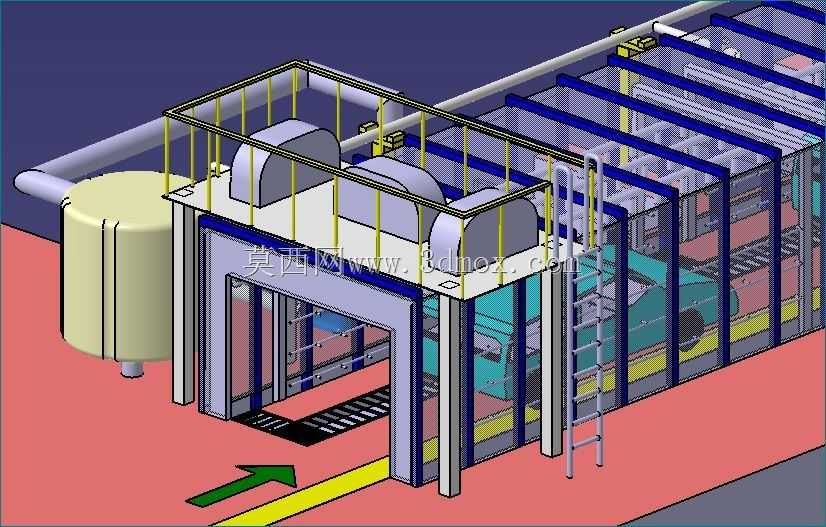

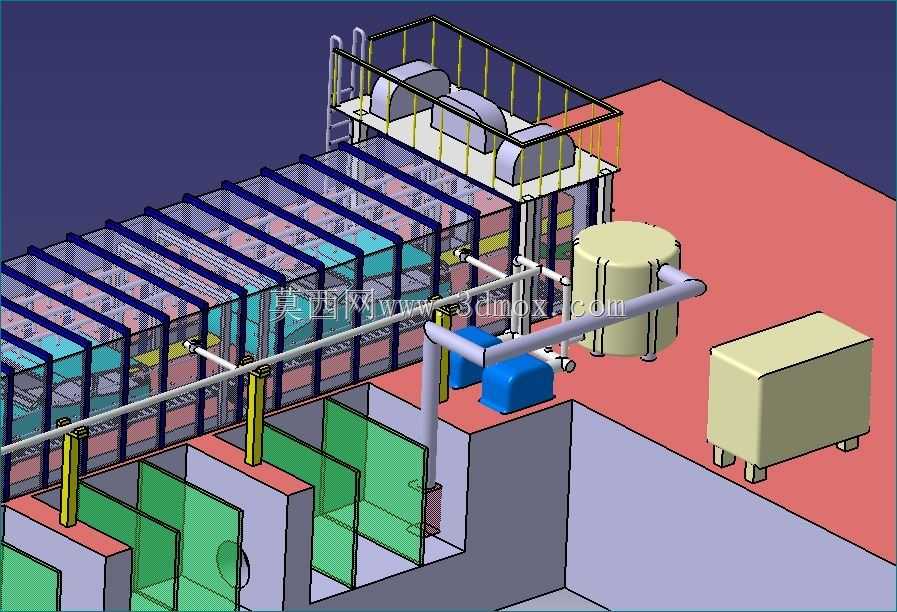

该装置主要应用于汽车整车生产下线环节的密封性检测场景，是整车出厂质检流程中不可或缺的专用检测设备，部署在整车装配完成后的终检工段，用于模拟大到暴雨级别的强降雨环境，全面检测车辆在淋雨工况下的车身焊缝、密封胶条、门窗接缝、行李厢密封、天窗总成等部位的防水密封性能，排查车辆存在的渗漏隐患，避免存在密封缺陷的车辆流入市场。设备整体采用通道式直通布局，车辆可沿地面导向标识从入口驶入检测工位，完成检测后从出口直接驶出，适配生产线连续流转的检测节奏，无需额外调转车头，可匹配不同节拍的整车生产检测需求。装置主体采用框架式钢结构搭建，外围搭配防护围板避免喷淋水外溅，顶部设置多组弧形喷淋罩覆盖车辆顶部区域，两侧及底部对应布置不同角度的喷淋管路，可实现对车辆顶部、侧面、底部、前后端面的全方位无死角喷淋覆盖，确保车辆所有外露密封部位都能接收到符合检测标准的喷淋水压与水量。设备一侧集成了储水供水单元，配套设置过滤循环结构，可对喷淋用水进行过滤后循环使用，降低检测过程的水资源消耗，框架侧边设置检修爬梯与顶部防护护栏，方便运维人员定期对顶部喷淋组件、管路接头进行检修维护，保障设备长期稳定运行。设计过程中充分考虑了不同车型的适配性，内部通行宽度与高度预留了足够的安装边界，可覆盖常规乘用车、城市SUV等多种车型的检测需求，喷淋管路的喷嘴角度可根据检测车型的尺寸进行针对性调整，确保喷淋落点精准覆盖车辆密封薄弱区域；地面设置带导向的排水格栅，可快速将喷淋水汇集回流至储水单元，同时避免地面积水影响车辆通行与现场作业环境。设备入口处设置光电感应触发结构，车辆驶入到位后可自动启动喷淋程序，达到设定检测时长后自动停止供水，无需人工手动操作，可有效降低质检人员的劳动强度，提升检测流程的标准化程度，避免人工操作带来的检测标准不一致问题。
