剖分式滑动轴承安装固定支座结构

　　在带式输送机、破碎机、大型风机这类重载低速的工业传动场景里，轴系的径向支撑往往需要兼顾承载能力与拆装便捷性，这类安装固定支座就是为适配剖分式滑动轴承设计的核心支撑构件。日常产线运维中，整根传动轴往往串联了滚筒、联轴器、传动轮等多个部件，若采用整体式轴承座，更换轴瓦时必须拆解整段轴系，不仅停机时间长，反复拆装还容易破坏轴上零件的配合精度，这种带半圆承托槽的分体安装结构，能在不挪动轴体的情况下直接拆开上半压盖完成轴瓦更换，大幅降低运维工作量。

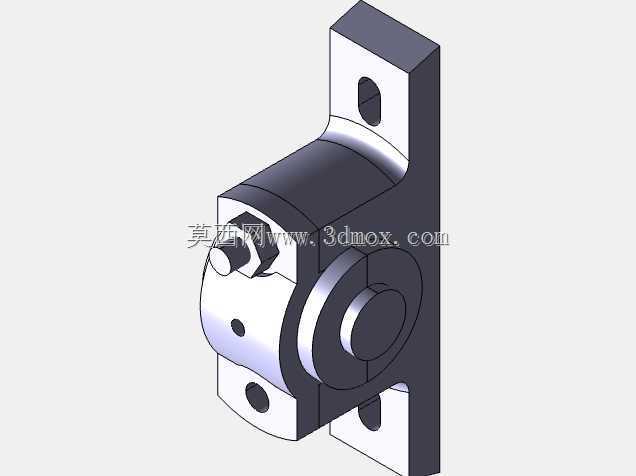

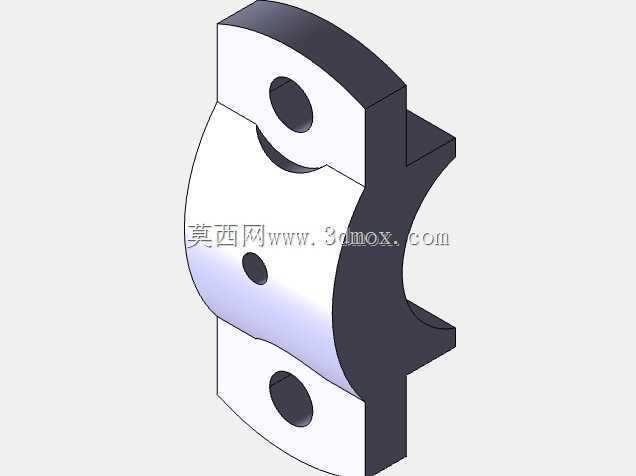

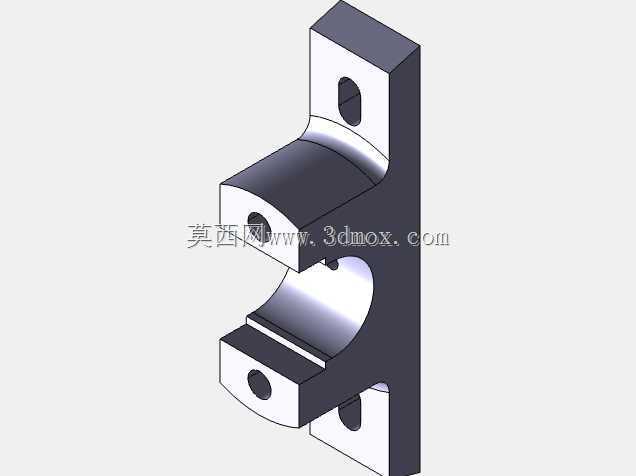

　　从结构功能来看，构件主体为立式安装板与半圆承托腔体一体化成型结构，安装板上预留了四个沉头安装孔，上下各两个对称分布，孔位做了沉头处理，安装后螺栓头不会突出安装面，避免与周边相邻部件产生运动干涉。承托腔体的内圆弧面为精加工面，粗糙度控制在Ra1.6以内，与轴瓦外圆的配合间隙严格控制在0.02-0.05mm区间，既保证轴瓦安装后不会出现径向窜动，又能避免过盈配合导致轴瓦变形影响油膜形成。腔体上下两端的对接面加工有定位销孔，安装上轴承盖时可通过定位销快速对齐，保证上下半圆的同轴度误差不超过0.01mm，避免轴系运转时出现偏磨。

　　设计过程中首先要确定的是安装边界条件，这类支座通常安装在设备的主机架立面或预埋安装基板上，因此安装板的平面度要求控制在0.03mm以内，避免安装后支座出现倾斜导致轴承受力不均。承托半圆的直径尺寸需要匹配对应规格的滑动轴承外径，同时要预留轴瓦的热膨胀空间，在长期120℃以下的工作环境中，半圆直径的公差带选用H7精度，适配轴瓦的k6配合，保证高温工况下不会出现抱轴问题。安装孔的孔距尺寸需要与主机架的预留安装孔严格对齐，孔位公差控制在±0.1mm，降低现场安装的对位难度。

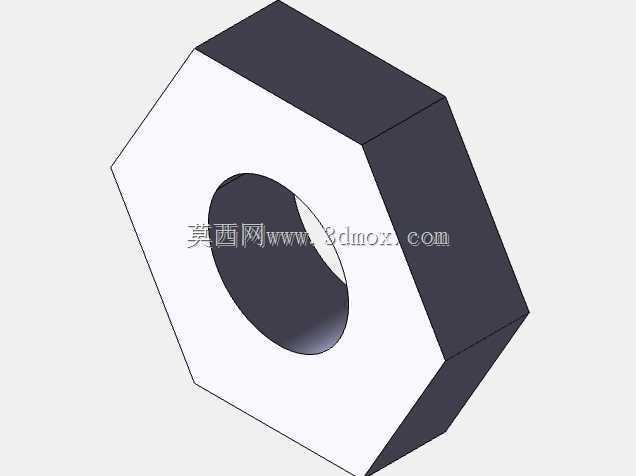

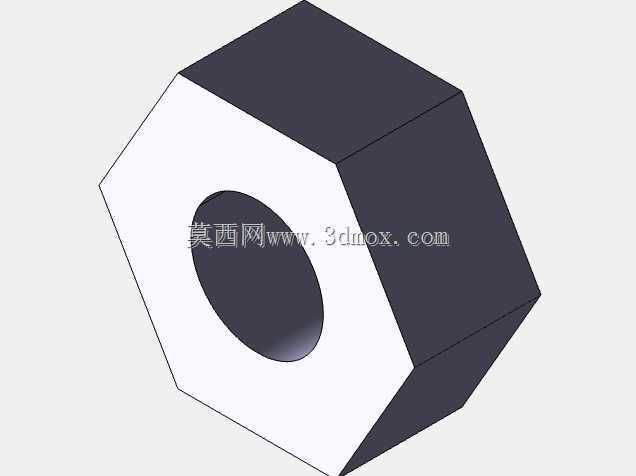

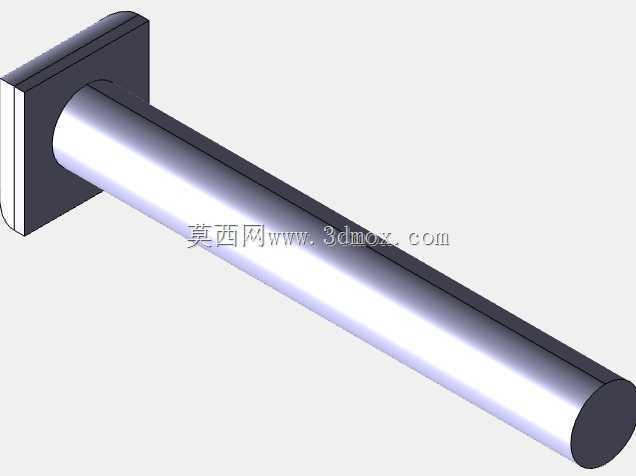

　　受力层面的设计考量也需要贴合实际工况，这类支座主要承受轴系的径向载荷，部分带斜向传动的场景还会承受一定的轴向分力，因此承托腔体与安装板的衔接位置做了加厚过渡处理，过渡圆角设置为R5，避免应力集中导致长期受载后出现开裂。腔体两侧的延伸凸缘上预留了螺栓穿装孔，用于紧固上轴承盖，螺栓规格根据承载能力匹配，通常选用8.8级高强度螺栓，预紧力矩按照螺栓直径的规范值设置，保证运转过程中上下盖不会出现分离。

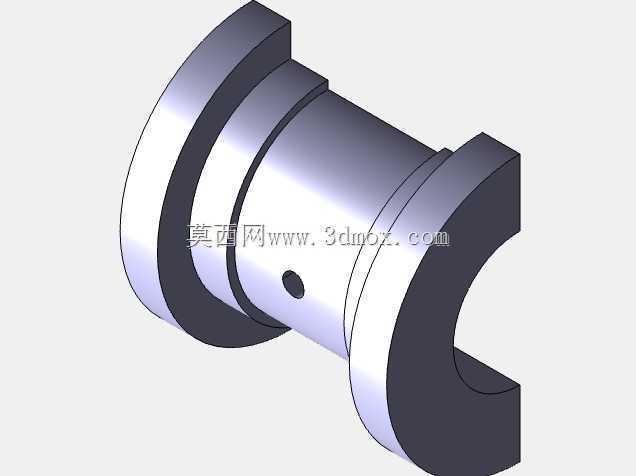

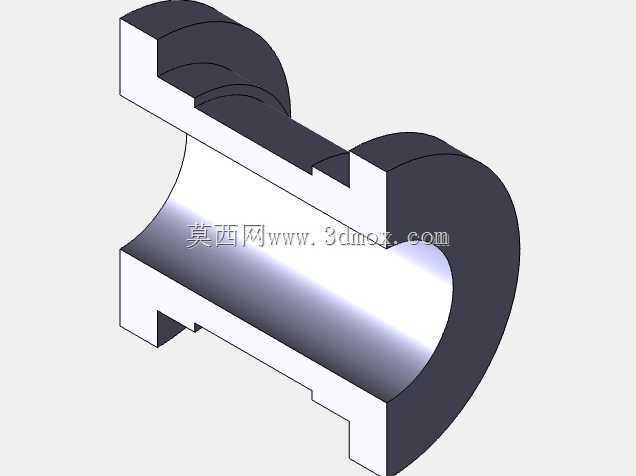

　　实际选型应用时，需要先确认所配轴颈的直径、轴系的最大径向载荷、设备的安装空间尺寸，再匹配对应规格的支座。安装时需要先清理安装面的毛刺与焊渣，将支座贴合在安装基板上后先穿入定位销，再对角拧紧安装螺栓，避免安装过程中支座出现偏移。装入轴瓦后需要刮研轴瓦内孔，保证轴瓦与轴颈的接触面积达到75%以上，接触点均匀分布，之后再安装上轴承盖，调整垫片厚度控制轴瓦与轴颈的配合间隙，保证运转时润滑油能顺利进入摩擦面形成稳定油膜。日常运维中需要定期检查连接螺栓的预紧力，观察支座与安装面的贴合位置是否出现间隙，若发现承托面出现磨损或裂纹需要及时更换，避免轴系失稳引发设备事故。
