CA6140车床专用偏心轴座支撑结构

　　在普通卧式车床的进给传动与主轴箱辅助支撑布局中，这类带法兰安装面的偏心轴座是承担轴系定位、载荷传递的核心构件之一，常见于CA6140这类通用卧式车床的溜板箱、进给箱内部的偏心调节机构中，主要作用是通过自身偏心结构实现传动轴的中心距微调，以此消除齿轮啮合间隙、补偿传动链长期运行产生的磨损量，保证进给运动的传递精度，避免车削加工过程中出现进给爬行、切削振纹等影响工件表面质量的问题。

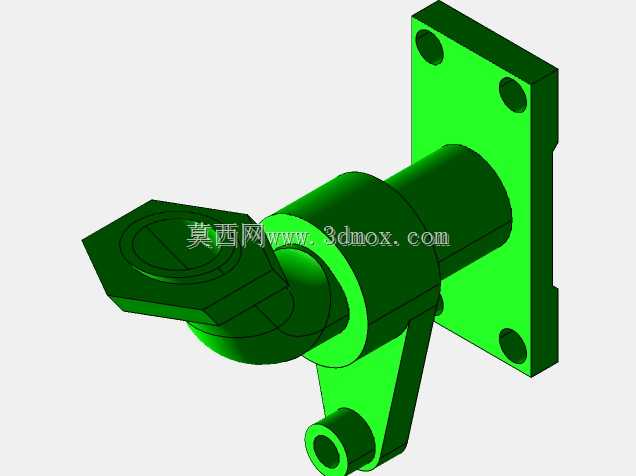

　　从结构设计逻辑来看，该构件采用一体化铸钢毛坯加工成型的思路，后端的方形法兰安装面设置了四个沉头安装孔，安装时可直接通过内六角螺栓固定在箱体的预制安装基面上，法兰面与箱体贴合面的平面度要求控制在0.02mm以内，保证安装后不会出现偏斜导致的轴系卡滞。主体的轴套部分与法兰面采用垂直相交的布局，轴套内孔按照H7级公差加工，与适配的传动轴采用间隙配合，既保证轴件转动顺畅，又能控制径向跳动量在允许范围内。前端延伸出的偏心调节臂是该结构的核心功能区，臂端的六角结构是专门为调节操作设计的受力位，维修调试时可以通过扳手卡持该六角部位转动整个轴座，改变内孔的中心位置，实现啮合齿轮副的侧隙调整，调整到位后再拧紧法兰面的固定螺栓完成锁止，无需拆解整个传动箱即可完成间隙补偿，大幅降低了设备日常维护的操作难度。

　　下方延伸的带孔支耳属于辅助限位结构，在轴座调整到设定位置后，可通过该支耳上的光孔穿装定位销，与箱体上的定位孔配合形成双重锁止，避免设备运行过程中受切削振动影响导致螺栓松动、轴座偏转，进一步提升机构运行的可靠性。整个构件的外形轮廓充分考虑了车床箱体内部的安装空间边界，所有棱边都做了R2-R3的倒角处理，既避免安装过程中锐边划伤操作人员，也能减少应力集中，提升构件的抗疲劳强度。在实际加工场景中，该轴座的安装位置处于箱体内部润滑油浸润区域，因此轴套内孔表面设计了环形油槽，运转过程中润滑油可通过油槽均匀分布在轴与孔的配合面之间，形成稳定的油膜降低摩擦磨损，延长构件的使用寿命。

　　从安装适配性角度来说，该结构的法兰安装孔距、轴套外径、偏心量等参数完全匹配CA6140车床的原厂设计尺寸，替换安装时无需对箱体基面进行二次加工，直接对位安装即可满足使用要求。偏心调节的行程范围设计为0-3mm，完全覆盖CA6140车床进给传动齿轮副的磨损补偿量需求，调整过程中不会出现齿轮啮合过紧导致的运转阻力过大、温升过快问题。构件的壁厚设计经过载荷校核，轴套部分壁厚达到8mm，法兰面厚度10mm，能够承受进给传动过程中最大120N·m的扭矩载荷，即使在满负荷车削螺纹、大走刀量切削外圆的工况下，也不会出现构件变形、轴系偏移的问题。在三维建模过程中，该结构的所有配合面、安装孔位、功能特征都按照实际加工公差要求做了参数化建模，可直接导出工程图用于生产加工，也可用于车床虚拟装配、传动机构运动仿真的场景，帮助设计人员直观验证调整过程中的干涉情况、运动行程是否符合设计要求。
