无坡道式手动机械拖车结构设计

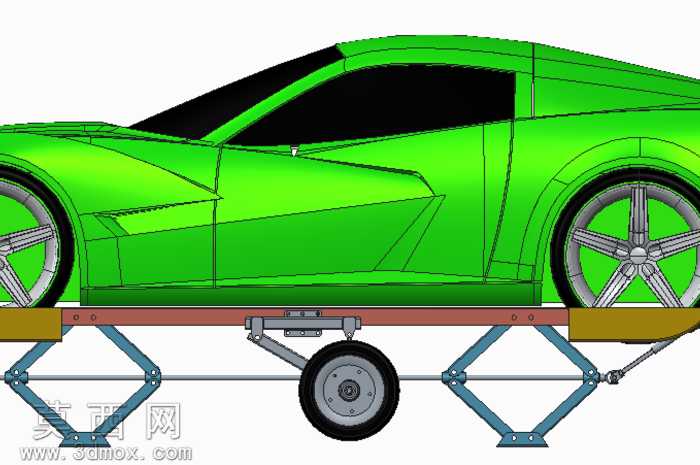

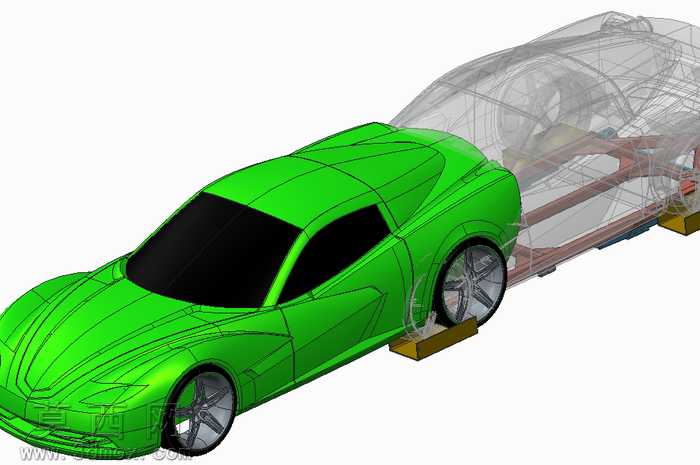

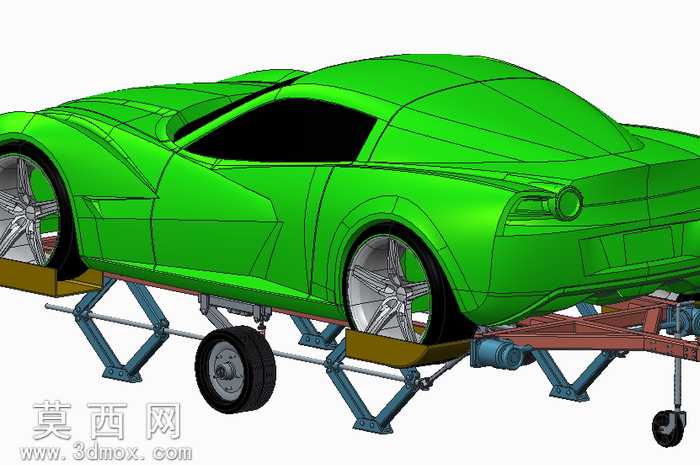

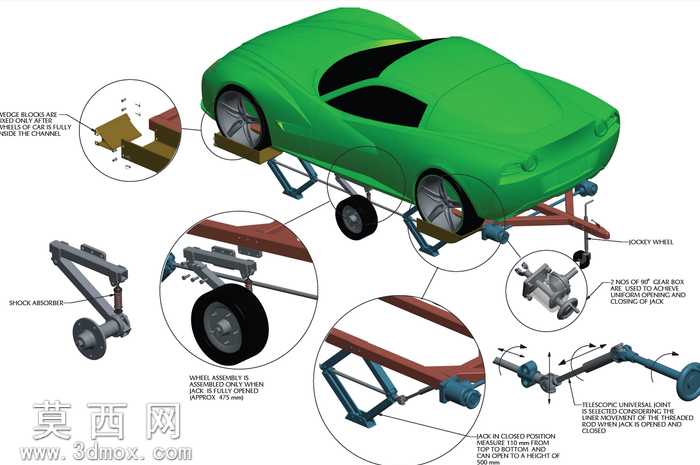

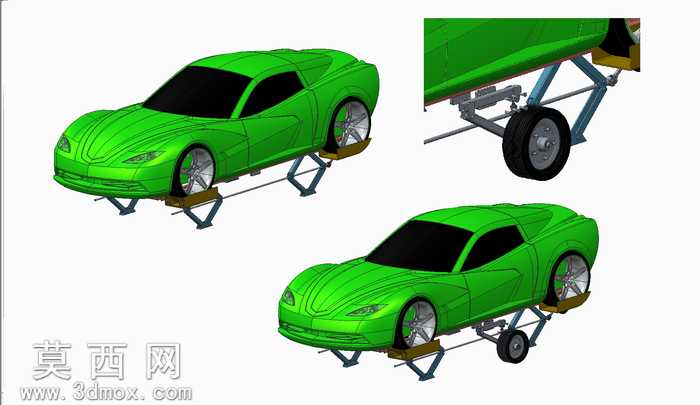

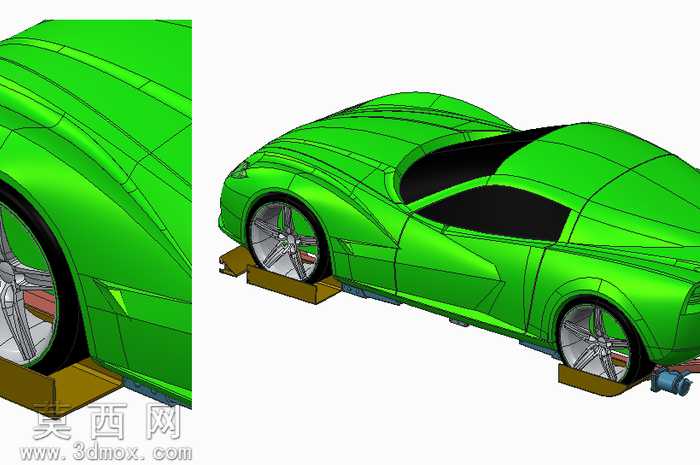

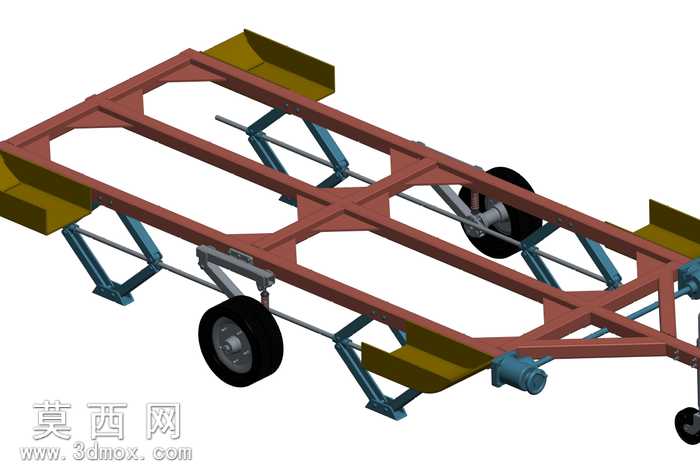

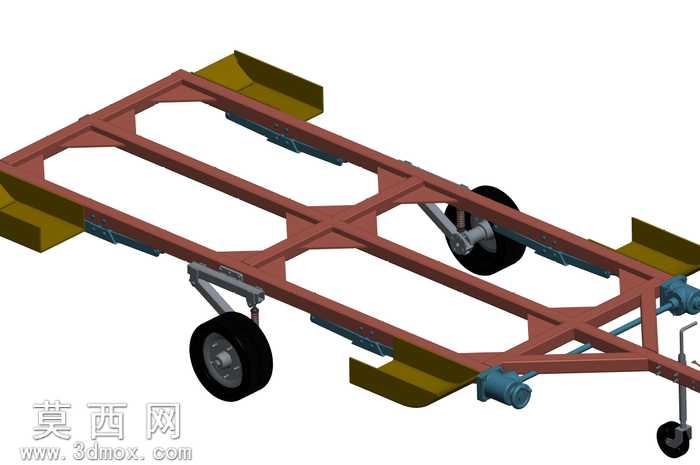

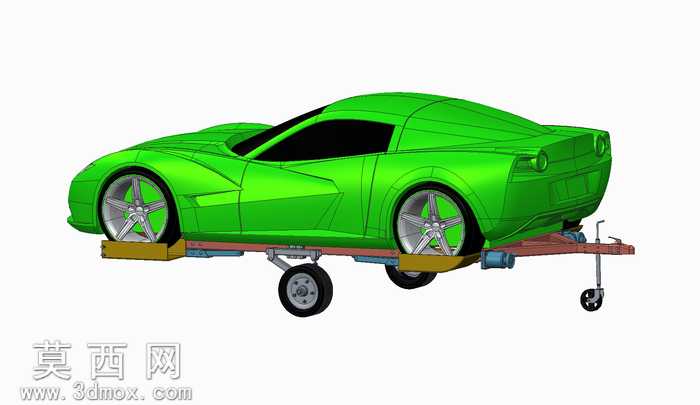

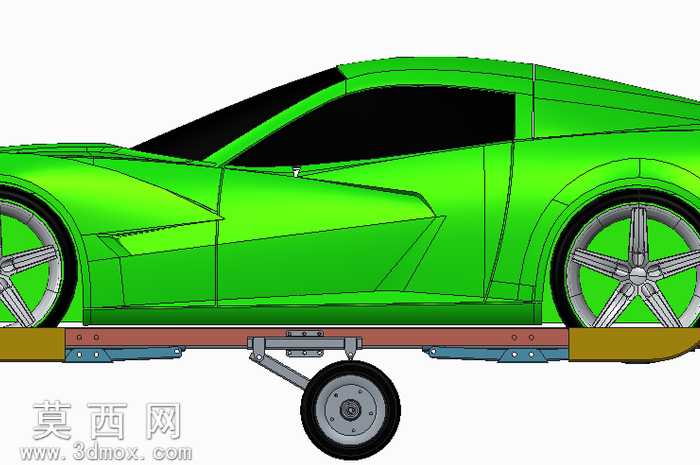

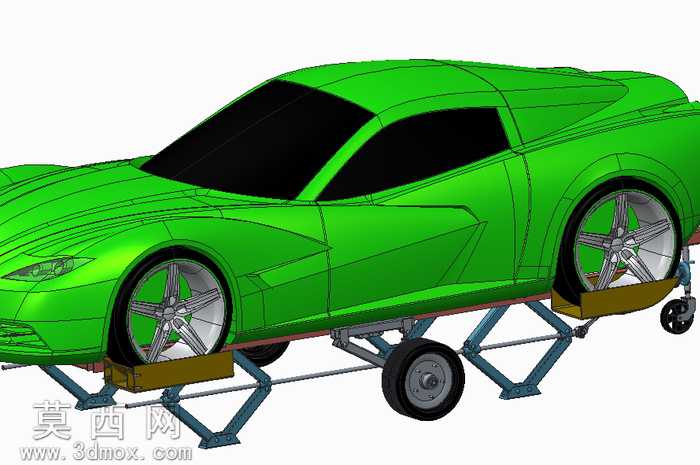

该作品为无坡道式手动机械拖车的三维结构设计，整体建模围绕纯机械手动操作的核心需求展开，全程依托三维软件完成零件建模、虚拟装配与结构校验，未引入液压、电动类动力组件，完全依靠手动杰克、伸缩万向节实现车辆的举升与固定作业。建模过程中，车架主体采用2 1/2结构钢材参数化搭建，取消了传统拖车的车轮、机箱与框架间的冗余结构，选用2号单级90度齿轮箱作为传动核心，对应设置4处插孔实现结构锁止，整体车架闭合状态下高度设定为120毫米，轮组组件与门框框架的配合高度设定为475毫米，通过参数化约束确保轮组与框架的适配精度，避免举升过程中出现结构干涉。设计阶段针对小型车库的使用场景做了模块化适配，将拖车操作流程拆解为五个递进阶段完成动作仿真：第一阶段模拟杰克完全闭合状态下，框架保持在车辆后方的初始位置，校验车辆轮胎与通道的通过性；第二阶段模拟插块插入后与奇销的锁止动作，验证拖车与被托运车辆的连接稳定性，防止作业过程中车辆移位；第三阶段模拟杰克完全打开至475毫米高度时，旋转主轴齿轮箱的传动过程，校验举升动作的连贯性；第四阶段模拟修复方与赛马会轮的大齿轮啮合传动过程，验证举升力的传递效率；第五阶段模拟杰克泄压后车辆轮胎落在拖车轮上的承载状态，校验整体结构的承重合理性。建模过程中对轮胎支撑结构做了专项优化，确保轮胎承载位置的结构强度，完成整体装配后可实现拖车与被托运车辆的整体移动，配套的子装配体模型可单独拆解查看减震器、千斤顶、伸缩万向节等核心零件的结构细节，所有零件的材质参数均按照实际钢材、橡胶的物理属性设置，渲染阶段针对金属车架的漆面、轮胎的橡胶质感、传动部件的金属光泽做了材质区分，通过爆炸视图与局部放大标注清晰展示各部件的装配关系与动作原理，整体结构紧凑，无需额外动力即可完成轿车类车辆的短途搬运作业，适配空间有限的小型车库使用场景。
